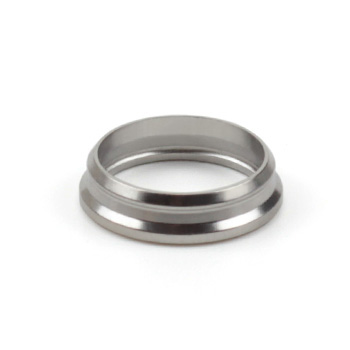

FNFB-28M-S - Кольцо обжимное заднее 28 мм, нерж.

Назначение и принцип работы

Обжимное заднее кольцо FNFB-28M-S предназначено для герметичного подключения трубок Ø28 мм в контрольных, инструментальных и технологических линиях: гидравлика, пневматика, аналитические и технологические системы. Принцип работы — механическое прижатие двух обжимных колец при затяжке гайки: переднее и заднее кольца образуют плотное металлическое уплотнение на наружной поверхности трубки, обеспечивая герметичность без использования резьбового уплотнения (Тип уплотнения резьбы: -). Конструкция рассчитана на длительную эксплуатацию при циклических нагрузках при условии соблюдения монтажных требований.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (Материал корпуса: сталь нержавеющая AISI 316; Материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, исполнение — кольцо обжимное заднее. Рабочая трубная посадка — для труб с наружным диаметром 28 мм. Типичные рабочие параметры для подобных обжимных систем: допустимое рабочее давление зависит от толщины стенки трубки и условий, ориентировочно до 250–420 бар; температурный диапазон при металлическом уплотнении — от криогенных значений до ≈+400…+450 °C в зависимости от среды.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец и фаску трубки, удалить заусенцы и обеспечить глубину захода по паспорту. Затягивать гайку динамометрическим ключом согласно таблице производителя; при её отсутствии — производить поэтапную притяжку до плотного контакта с последующей довороткой, избегая перетяжки. В критичных средах и после демонтажа рекомендуется замена обжимных колец. Избегать контакта с несовместимыми материалами во избежание гальванической коррозии. Выполнять контроль герметичности (гидростатически или методом утечки) и учитывать влияние температурных циклов на уплотнение.
