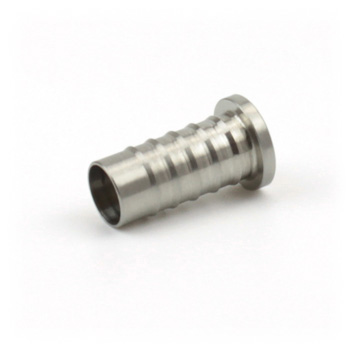

FNI12M-8M-S - Гильза для мягких трубок 12/8 мм, нерж.

Назначение и принцип работы

Гильза FNI12M-8M-S предназначена для формирования разъемного уплотненного присоединения мягких трубок размером 12/8 мм (наружный Ø 12 мм, внутренний Ø 8 мм) в приборах КИПиА, пневмо- и гидросистемах, системах топлива и газа. Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой: при затяжке гайки переднее и заднее кольца смещаются и формируют плотное металло‑к металлу уплотнение на поверхности трубки, обеспечивая герметичность без применения уплотнений резьбы.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными рабочими средами (вода, масло, природный газ, химические растворы). Исполнение — обжим с двумя кольцами и гайкой, отсутствие резьбового уплотнения. Типичное рабочее давление зависит от толщины стенки трубки, как правило до 350 бар при корректно подобранной трубке и монтаже; температурный диапазон применения ориентировочно от −50 °C до +200 °C для металлического уплотнения.

Экспертные рекомендации по применению

Подбирайте трубку 12×8 мм с рекомендуемой толщиной стенки под требуемое давление. Перед монтажом выровняйте и зачищайте торец, уберите заусенцы и обеспечьте полный заход трубки в гильзу. Затяжка: сначала затянуть от руки, затем ключом до совпадения показателей «осадки» кольца (обычно 1/4–1/2 оборота после упора), избегайте перетяжки и деформации трубки. После монтажа провести гидравлическую/пневматическую проверку на 1,25–1,5 номинального давления. Регулярно проверяйте на вибрационные соединения и при необходимости заменяйте при признаках коррозии или усталости.
