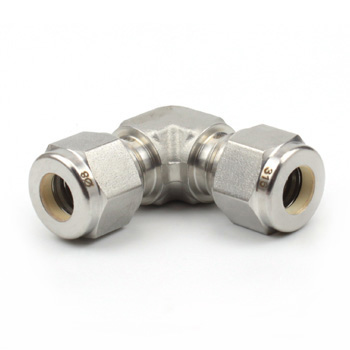

FNL-32M-SA - Соединитель угловой обжимной 32 мм, нерж.

Назначение и принцип работы

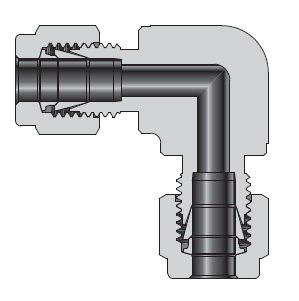

Соединитель угловой обжимной 32 мм предназначен для сборки трубных контуров технологической и контрольно‑измерительной арматуры, где требуется компактное 90° ответвление и герметичное соединение без приварки. Работает по принципу компрессионного зажима: две обжимные втулки (фереджи) и гайка формируют металлометаллическое уплотнение на наружной поверхности трубки Ø32 мм, обеспечивая протектостатичность линии при эксплуатационных давлениях, типичных для промышленной автоматики и гидравлики. Конструкция обеспечивает надёжное соединение для сред в трубопроводах с высоким требованиями к герметичности.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает высокую коррозионную стойкость в агрессивных средах (включая водные растворы, нефтепродукты и многие химические среды). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; уплотнение реализуется фереджами, резьбовых уплотнений в конструкции нет. Диаметр подключения 32 мм; рабочее давление и температурный диапазон зависят от марки и толщины стенки трубки, но для аналогичных обжимных систем на этом диаметре типичны значения давления до сотен бар и температурный допуск корпуса порядка −196…+400 °C (ограничения по температуре могут задаваться материалом трубки и эксплуатационными уплотнителями).

Экспертные рекомендации по применению

Перед монтажом проверить соответствие Ø32 мм и толщины стенки трубки требованиям проекта; цилиндрическая поверхность должна быть очищена и снят торец/заусенцы. Заворачивать гайку от руки до упора, затем затянуть ключом согласно рекомендованному моменту (ориентировочно 1–1,5 оборота после упора для двухфереджевой системы) — точные значения уточнять по техдокументации и типоразмеру трубы. Не использовать повторно деформированные фереджи; избегать ударных нагрузок и местных перегибов в зоне фитинга. Для агрессивных сред и высоких давлений дополнительно контролировать состояние металла и проводить испытания на герметичность после установки.
