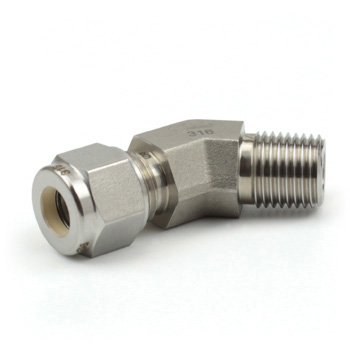

FNLBM8-6N-SA - Штуцер угловой 45° с нар. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

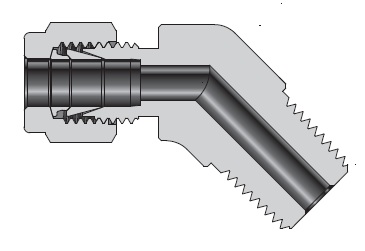

Угловой обжимной штуцер 45° с наружной резьбой предназначен для подключения магистральных трубок Ø 1/2" к резьбовым портам NPT3/8 в трубопроводах измерительной и пневмо- / гидросистемах. Конструкция с двумя обжимными кольцами и гайкой создает герметичное соединение трубки без сварки: при затяжке гайки первая и вторая гильзы смещаются и фиксируют трубку, обеспечивая контакт металла с металлом. Резька уплотняется ФУМ-лентой (PTFE), что обеспечивает стойкость к утечкам при вибрации и циклических нагрузках.

Ключевые особенности конструкции

Корпус и монтажные элементы выполнены из нержавеющей стали AISI 316, что делает изделие пригодным для агрессивных сред (вода, минеральные масла, многие химреагенты) и коррозионно-активных условий. Обжимная двухкольцевая система типична для инструментальной арматуры и обеспечивает высокую прочность на разрыв и виброустойчивость. Подключения: канал 1 — NPT3/8, канал 2 — трубка 1/2". Рабочие давления зависят от диаметра и условий, в типичных применениях обжимные фитинги этого класса эксплуатируются в диапазоне от десятков до сотен бар; температурный диапазон ориентировочно от −196 °C до +260 °C, ограничен материалом уплотнения резьбы (ФУМ).

Экспертные рекомендации по применению

Перед монтажом отпилите трубку перпендикулярно, удалите задирки и зачистите торец. Наматывайте ФУМ-ленту только на наружную резьбу, не допуская попадания фрагментов внутрь трубопровода. Сборка: затянуть вручную, затем обеспечить доворачивающими усилиями по рекомендациям производителя (контролировать углы доворачивания для повторных сборок). Избегайте применения агрессивных хлорсодержащих сред при высоких температурах и проверяйте соединения на утечки после первого запуска и после термоциклирования.
