FNLM3M-4R-SA - Штуцер угловой с нар. резьбой обжимной R1/4-3 мм, нерж.

Назначение и принцип работы

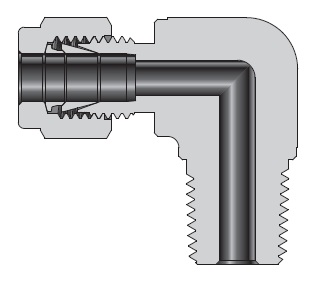

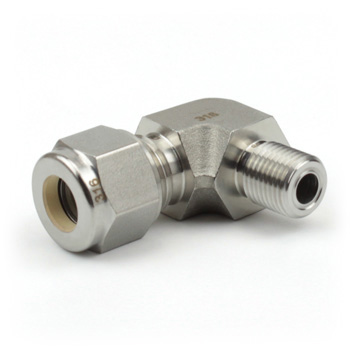

Обжимной штуцер угловой FNLM3M-4R-SA предназначен для герметичного перехода между трубкой Ø 3 мм и наружной резьбой R1/4 в системах измерения, гидравлики и пневматики. Принцип работы основан на механическом обжиме трубки двумя обжимными кольцами и гайкой: при затяжке гайки кольца фиксируют и деформируют трубку, создавая герметичное металлическое уплотнение; резьбовое соединение уплотняется ФУМ-лентой на наружной резьбе R1/4. Конструкция решает задачи соединения тонкостенных трубопроводов с резьбовыми переходниками при высоком рабочем давлении и в коррозионно активных средах.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Обжимная система — двухкольцевая (фронтальная и задняя оправы) для надежной фиксации трубки Ø 3 мм. Резьба — наружная R1/4, уплотнение резьбы — ФУМ-лента; при этом уплотнение линии обеспечивается металлом-металлом в зоне обжима. Типичные рабочие среды: технические газы, гидравлические и теплоносители, аналитические линии. Ориентировочные рабочие параметры: давление до 350–420 бар в зависимости от толщины стенки трубки и условий эксплуатации; эксплуатационная температура при использовании ФУМ-ленты примерно −60 … +200 °C (по металлу диапазон шире).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистый ровный торец трубки, удалить заусенцы и вставить трубку до упора. Уплотнять резьбу только ФУМ-лентой, не допускать попадания герметика в обжимную зону. Затягивать гайку согласно инструкциям производителя (контроль момента или указанное число оборотов после «схватывания» кольца); при повторном монтаже ограничиться рекомендованной доворотной процедурой. Избегать ударных нагрузок и чрезмерной вибрации, регулярно проверять на подтекания при запуске и в эксплуатационных циклах. При подборе учитывать давление, толщину стенки трубки и рабочую среду; при критических режимах — согласовать испытательное давление и материалы с поставщиком.
