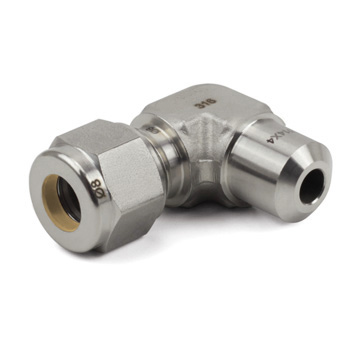

FNLSW16-16-SA - Штуцер угловой под приварку внахлёст обжимной 1"-1", нерж.

Назначение и принцип работы

Угловой штуцер под приварку FNLSW16-16-SA предназначен для присоединения трубных линий Ø 1" (25,4 мм) к ответной магистрали с приварным наложением 1". Применяется в системах технологического и гидравлического трубопровода, КИПиА, паро- и газовых линиях, где требуется разъёмное соединение с металлоконцетрическим уплотнением. Принцип работы — обжимная фиксация трубки на одном ответе с помощью двух обжимных колец и гайки (металлическое уплотнение), второй ответ — жёсткая приварная подгоночная часть; герметичность достигается контактным давлением обжимных колец на трубу и качественным сварным швом на приварной части.

Ключевые особенности конструкции

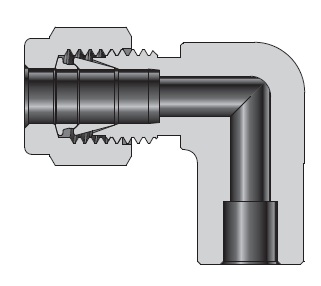

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, паром, нефтепродуктами и инертными газами. Конструкция — двухкольцевая система обжима + гайка; резьбовое уплотнение в изделии отсутствует как основной тип уплотнения (металлический обжим). Номинальные подключения: 1" (трубка) — 1" (под приварку внахлёст). Типичные рабочие параметры зависят от толщины стенки трубки и режима, но в практических системах для AISI 316 при обычных толщинах труб применимы давления до сотен бар и температурные режимы от примерно −60 °C до +400 °C; точные допустимые значения согласовывать с таблицами давления и эксплуатировать с учётом материала и толщины стенки.

Экспертные рекомендации по применению

Перед монтажом выполнить контроль геометрии и чистоты торца трубки Ø 1" и отсутствие заусенцев; при сварке приварной части производить монтаж на трубопровод до установки обжимных колец или защищать кольца от нагрева, чтобы не нарушить геометрию. Затяжку гайки производить равномерно, исключая перекос; при повторном монтаже заменять обжимные кольца по регламенту производителя. Не использовать для агрессивных сред без подтверждения химической совместимости; при высоких температурах или вибрации предусмотреть опорные элементы и гидроиспытание после установки. Для расчёта прочности и допустимого давления опираться на нормативные таблицы и реальные параметры стенки трубы.
