FNMC6-6UO-SA - Штуцер прямой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

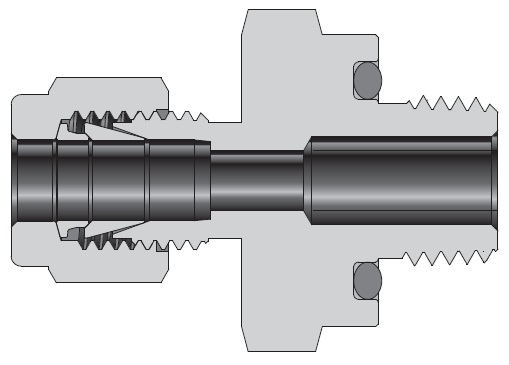

Обжимной штуцер прямой с наружной резьбой и утопленным O-ring предназначен для присоединения 3/8″ трубопроводов к резьбовым портам UNF 9/16″-18. Конструкция двух обжимных колец (double ferrule) и гайки обеспечивает механическое удержание и герметизацию трубки без сварки или резьбового скручивания. Герметичность резьбового соединения дополнительно обеспечивается утопленным уплотнительным кольцом O-ring, что делает изделие пригодным для систем технологического и контрольно-измерительного оборудования при работе с газами и жидкостями низкой и средней агрессивности.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах. Подключения: канал 1 — резьба UNF 9/16″-18, канал 2 — трубка 3/8″. Конструкция с двумя обжимными кольцами и гайкой гарантирует повторяемую герметичность и монтаж без деформации при соблюдении рекомендации по габаритам трубки. Резьба уплотняется утопленным O-ring — выбор материала O-ring определяет рабочий температурный диапазон; ориентировочно рабочее давление для подобных обжимных фитингов AISI 316 достигает порядка 6000 psi (≈414 bar), фактическое значение зависит от наружного диаметра и толщины стенки трубки.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра и толщины стенки трубки 3/8″, используйте трубки с гладкой, обезжиренной и снятой фаской торцевой кромкой. При монтаже затягивайте гайку согласно моменту, рекомендованному производителем (избегайте перетяжки — нарушается прижимная посадка обжимных колец). O-ring должен быть исправен и подобран по материалу к рабочей среде; в системах с высокой температурой и агрессивными средами предпочтительна модификация без органического O-ring или с термостойким уплотнителем. Выполняйте пробное давление и проверку на герметичность после установки; при повторном монтаже заменяйте обжимные кольца при видимых дефектах.
