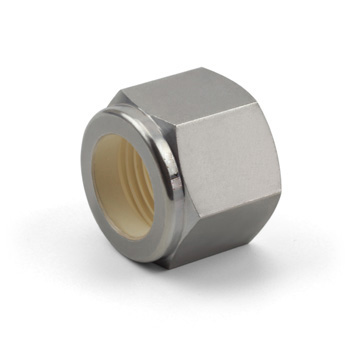

FNN-5-S - Гайка обжимная 5/16", нерж.

Назначение и принцип работы

Гайка обжимная FNN-5-S служит для быстрого и герметичного подключения трубок Ø 5/16″ (7,94 мм) в технологических линиях измерений, распределения и отбора проб. Конструкция с двумя обжимными кольцами (двухкроковая феррула) обеспечивает металлическое уплотнение на калиброванной трубке без применения уплотнительных компаундов (тип уплотнения резьбы отсутствует). При монтаже гайка сдвигает переднюю и заднюю феррулу по конусу корпуса, фиксируя трубку и создавая герметичный зазор, стойкий к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает повышенную коррозионную стойкость в агрессивных средах (вода, пар, гидравлические масла, инертные и многие химические среды). Двухфуррульная схема повышает сопротивление вытягиванию и вибрациям по сравнению с однофуррульными фитингами. Тип подключения — 5/16″ трубка; резьбовых уплотнений на соединении нет. В типичных исполнениях рабочее давление для данной размерности находится в пределах до ~400 бар при комнатной температуре; рабочая температура при отсутствии эластомерных уплотнений — примерно от −60 °C до +450 °C (зависит от среды и толщины стенки трубки).

Экспертные рекомендации по применению

Рекомендуется использовать калиброванные трубки Ø 5/16″ с рекомендованной толщиной стенки производителя для заданного давления. Перед монтажом — ровная торцевая обрезка и снятие фаски, удаление заусенцев; полная посадка трубки до упора в корпус обязательна. Для стыковки затянуть гайку вручную, затем ключом — дополнительно 1–1,5 оборота (или в соответствии с инструкцией); окончательную герметичность проверять пробным давлением и контролем утечек. Избегать повторной многократной перезатяжки без замены феррул — это снижает надежность уплотнения. Не применять с агрессивными средами, несовместимыми с AISI 316, или при температурных режимах, требующих специальных уплотнений; при сомнениях согласуйте обеспечение материалов с поставщиком.
