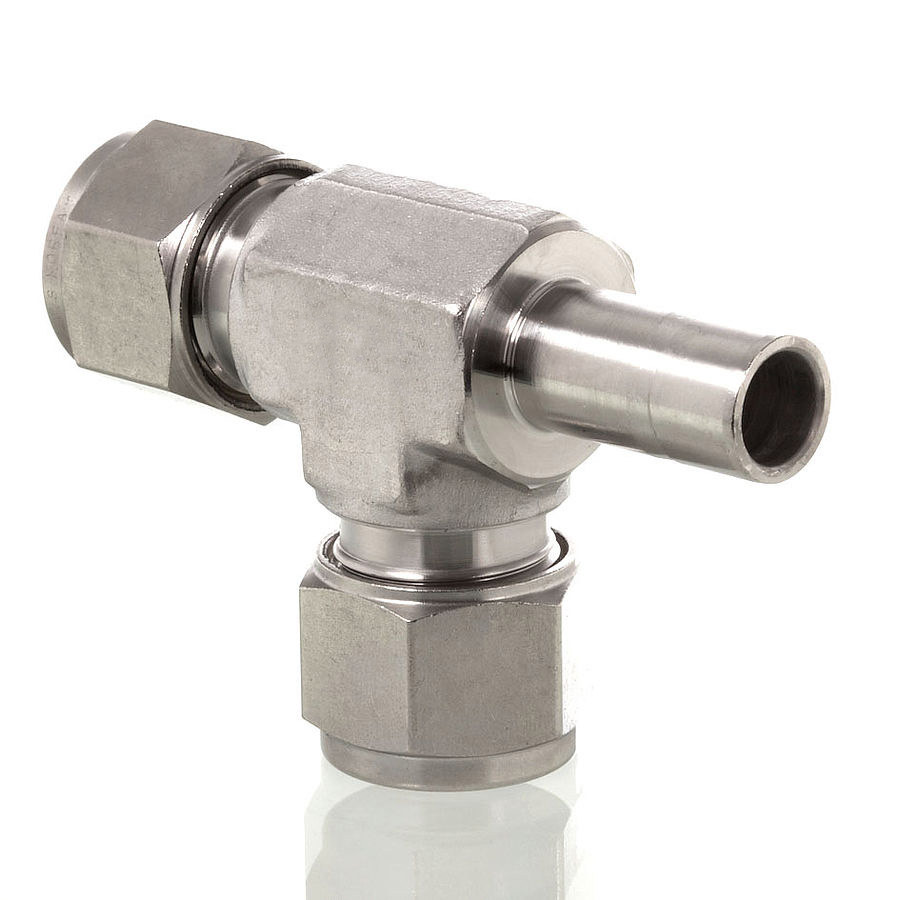

FNTRA-10M-SA - Переходник T-образный угловой обжимной 10 мм-10 мм, нерж.

Назначение и принцип работы

T‑образный угловой втулочный переходник предназначен для ответвления и перенаправления потоков в трубопроводах инструментального и технологического оборудования. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение трубки Ø 10 мм (подключения: канал 1 — 10 мм трубка; канал 2 — 10 мм втулка) без применения резиновых уплотнений в резьбе. Работает по принципу осевого обжатия втулки и передней кольцевой пары, при котором кольца фиксируют трубку и создают герметичный контакт корпуса из нержавеющей стали AISI 316 с трубопроводом, что обеспечивает применение в системах измерения давления, распределительных коллекторах и линиях отбора проб.

Ключевые особенности конструкции

Корпус и втулочные элементы изготовлены из нержавеющей стали (AISI 316), стойкой к коррозии и совместимой с агрессивными средами (вода, пар, гидравлические жидкости, нефте­продукты и инертные газы). Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; резьбовое уплотнение отсутствует, уплотнение обеспечивается обжатием. Рекомендованный размер трубки — 10 мм; типовые рабочие давления в подобных обжимных соединениях для Ø10 мм при правильной сборке достигают сотен бар (зависит от толщины стенки трубки и условий), рабочий температурный диапазон эксплуатации для металлометаллического уплотнения обычно составляет примерно −50…+200 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую поверхность и отсутствие заусенцев; вставлять трубку до упора во втулку, затем затянуть гайку вручную и довести ключом до момента/числа оборотов, указанного в руководстве производителя. Не реиспользуйте обжимные кольца при демонтаже в ответственных линиях; избегайте перекручиваний и боковых нагрузок на соединение, применяйте опоры и хомуты. Выполняйте гидростатическую проверку герметичности после установки и контролируйте соответствие толщины стенки трубки и материалов корпуса требуемым давлениям для конкретного применения.
