    • FSGPL-120-NBR-55-G1/2-IG 10.01.06.02933/A Шмальц - Присоска вакуумная сильфон 1.5 гофра, 120 мм, NBR, G1/2
    Написать отзыв
    ₸76 241
    В корзину

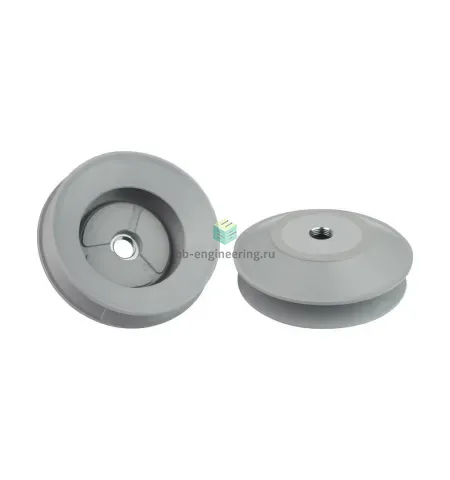

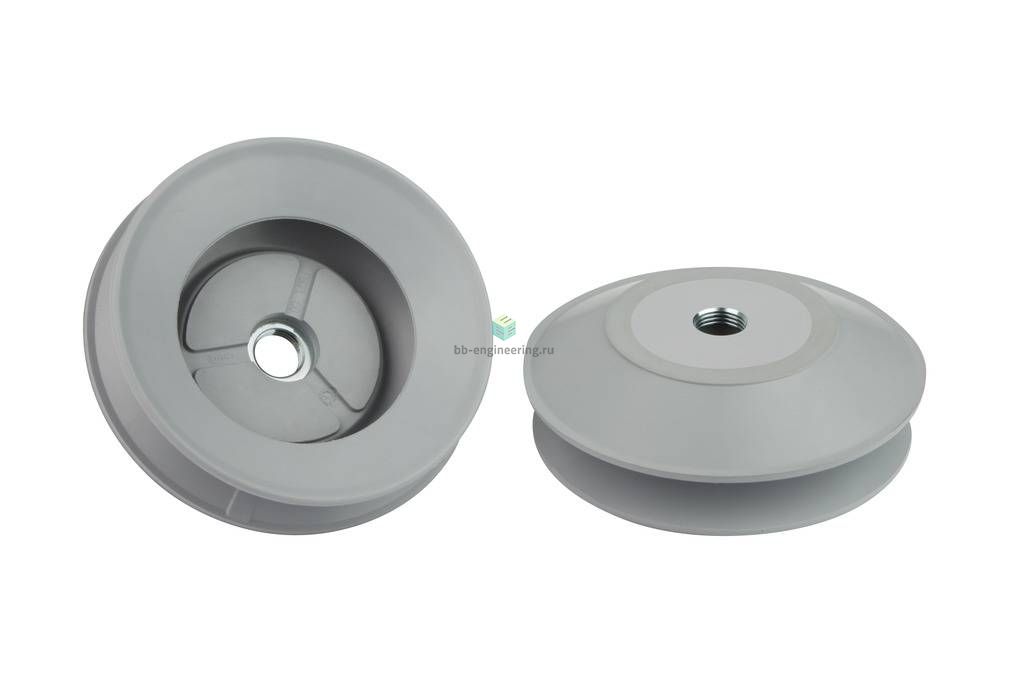

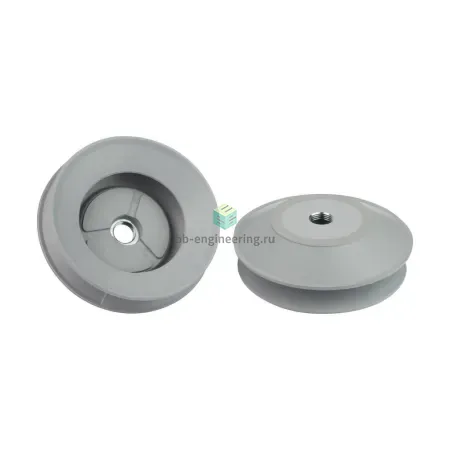

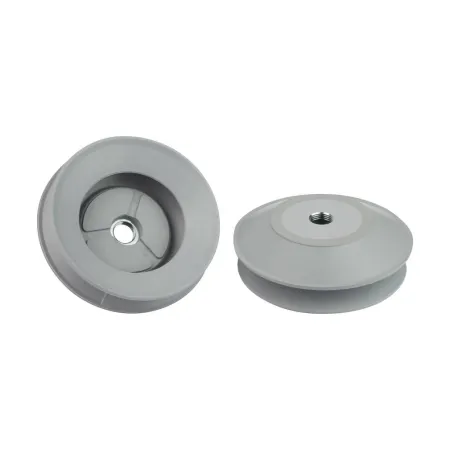

    Фотография может отличаться от реального товара

    FSGPL-120-NBR-55-G1/2-IG 10.01.06.02933/A Шмальц - Присоска вакуумная сильфон 1.5 гофра, 120 мм, NBR, G1/2

    Написать отзыв
    325387
    Доставка в Алматы Изменить
    ПроизводительШмальц
    Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 280Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø120мм • Подключение: G1/2
    + −
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание FSGPL-120-NBR-55-G1/2-IG 10.01.06.02933/A

    Сильфонная вакуумная присоска (круглая) для крупногабаритных, тяжелых и неровных заготовок

    Особенности серии

    • Круглая, сильфонная присоска с 1,5 гофра для перемещения картона, листового металла, дерева и керамики
    • Перемещение заготовок с неровными поверхностями (оптимальная адаптация благодаря гладкой уплотнительной кромке)
    • Большой диаметр для больших, тяжелых, но при этом чувствительных заготовок
    • Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям
    • 1,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование при установке
    • Эластомерное покрытие на нижней стороне предотвращает необратимую деформацию чувствительных заготовок

    КОНСТРУКЦИЯ

    Сильфонные присоски FSGPL (1,5 гофра)
    • Присоска FSGPL с 1,5 гофра (2) и вулканизированной монтажной плитой (1)
    • Стальная монтажная пластина с внутренней резьбой
    • Нижняя сторона монтажной пластины покрыта эластомерным покрытием (3)
    • Дополнительно доступны без резьбового отверстия

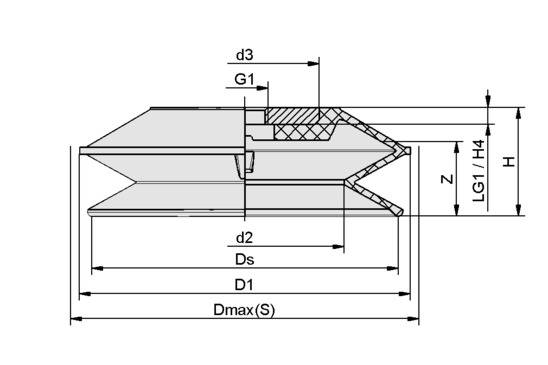

    Чертёж

    FSGPL 120 NBR-55 G1/2-IG
    Атрибут Значение
    d2 79,30 mm
    d3 69,40 mm
    D1 127,80 mm
    Dmax(S) 135 mm
    Ds 118,20 mm
    G1 G1/2"-F
    H 51 mm
    H4 8 mm
    LG1 8 mm
    Z (Ход) 35,70 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара FSGPL-120-NBR-55-G1/2-IG 10.01.06.02933/A Шмальц - Присоска вакуумная сильфон 1.5 гофра, 120 мм, NBR, G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики FSGPL-120-NBR-55-G1/2-IG 10.01.06.02933/A

    Характеристики вакуумной техники
    Вакуумный захват
    • бутадиен-нитрильный каучук (NBR)
    Номинальное усилие удержания
    • 280 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • сильфонный
    Размер вакуумного захвата
    • ø120 мм
    Усилие отрыва при 70% вакуума
    400 Н
    Объем присоски
    • 295.2 см³
    Общие характеристики
    Количество гофр
    • 1.5
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/2
    Масса
    351 г
    Материалы
    Резьбовой штуцер
    сталь
    Твердость по Шору
    • 55 A
    Идентификационные данные
    Производитель
    Шмальц
    Артикул
    10.01.06.02933/A
    Маркировка
    FSGPL-120-NBR-55-G1/2-IG
    Ед. изм.
    шт.
