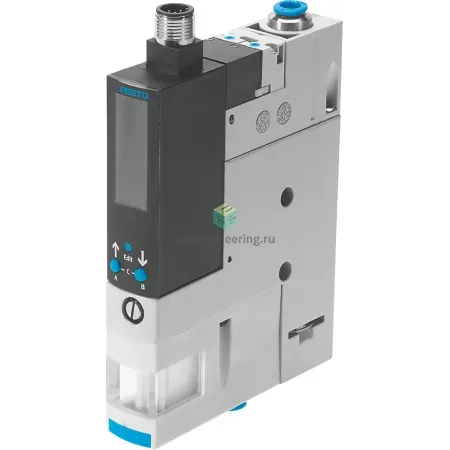

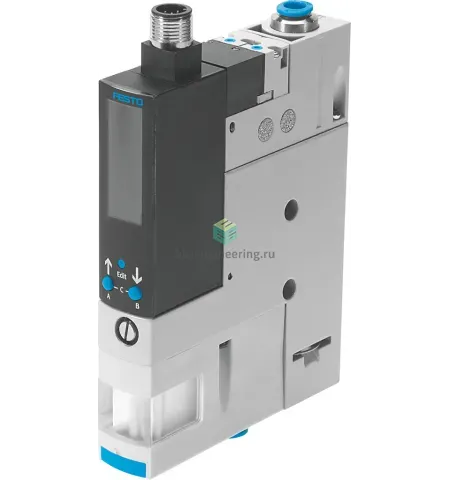

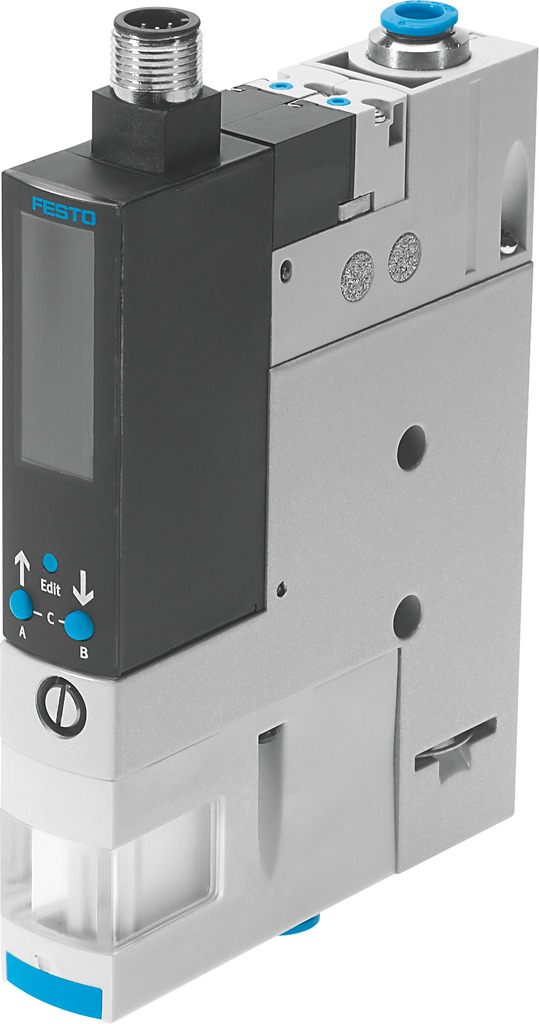

Описание OVEM-14-H-B-QO-CE-N-2P 539997
Макс. вакуум: -0.93бар • Функция клапана: 2/2 НЗ • Напряжение катушки: 24 V DC • Степень фильтрации: 40 мкм • Диапазон измерения: -1 ÷ 0 бар • Стандарт: IEC 61131-2 • Электрическое подключение: разъём M12x1 5-пин • Подключение: 8 мм • Класс защиты: IP65 • Рабочее напряжение: 20.4 ÷ 27.6 V DC • Материал корпуса: алюминий;полиамид (PA) с армированием
Характеристики OVEM-14-H-B-QO-CE-N-2P 539997
Характеристики вакуумной техники
Макс. скорость всасывания относительно атмосферного давления
- 50.5 л/мин
Макс. вакуум
- -0.93 бар
Диаметр сопла Лаваля
1.4
мм
Продолжительность вентиляции при номинальном рабочем давлении
- 0,2 s
Рабочее давление для макс. вакуума
- 3.6 бар
Характеристики клапанов
Напряжение катушки
24 V DC
Мощность катушки
- 0.3 ÷ 2.55 W
Характеристики входов/выходов
Дискретные выходы, количество
2
Дискретный выход
НО/НЗ, PNP
Характеристики устройств подготовки воздуха
Степень фильтрации
40 мкм
Общие характеристики
Тип конструкции
модульный
Стандарт
- IEC 61131-2
Гистерезис
- -0.9 ÷ 0 бар
Точность
- 3 %FS
Дисплей
- 4-символьный ,
- ЖК экран с подсветкой
Ручное дублирование
нажимное, без фиксации
Индикация состояния
- LCD ,
- оптический
Уровень шума при номинальном рабочем давлении
- 77 dB(A)
Фильтр
есть
Клапан сброса
есть, электрический
Реле вакуума
есть
Глушитель
есть, внешний
Обратный клапан
есть
Функция экономии воздуха
есть
Клапан вкл./выкл. вакуумирования
есть
Дроссель
есть
Электрическое подключение
разъём M12x1 5-пин
Подключение
8 мм
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
- глушитель
Монтаж
- с внутренней резьбой
- с помощью принадлежностей
- сквозное отверстие
Масса
380
г
Монтажный шаг
- 20 мм
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочее давление
- 2 ÷ 8 бар
Номинальное рабочее давление
6
бар
Рабочий цикл
- 100%
Рабочая температура
- 0 ÷ 50 °C
Класс защиты
- IP65
Монтажное положение
- любое
Относительная влажность воздуха
- 5 - 85 %
Защита от короткого замыкания
- Да
Защита от перегрузки
- нет
Защищен от смены полярности
- для всех электрических соединений
Макс. выходной ток
- 100 мА
Падение напряжения
- 1.5 В
Рабочее напряжение
20.4 ÷ 27.6 V DC
Холостой ток
- 70 мА
Материалы
Фильтр
- полиамид (PA) ,
- спеченная сталь ,
- ячейка
Корпус
алюминий;полиамид (PA) с армированием
Уплотнения
бутадиен-нитрильный каучук (NBR)
Винты
- Сталь
Замечания по материалу
- содержит PWIS вещества
Глушитель
- алюминий ,
- пластик
Клавиатура
- TPE-U
Контакты
- латунь позолоченная
Корпус разъема
- латунь никелированная
Корпус фильтра
- PA с армированием
Регулировочный винт
- сталь
Сопло приемника
- POM
Фитинг
- Никелированная латунь
Штифты
- Сталь
Экран
- PA
Дополнительные характеристики
Единицы измерения
- bar
Защита от индуктивной нагрузки
- Адаптирован к катушкам MZ-, MY-, ME
Импульсная мощность
- 0,8 kV
Класс безопасности
- III
Напряжение изоляции
- 50 V
Опции настройки
- через дисплей и кнопки
Остаточный ток
- 0.1 мА
