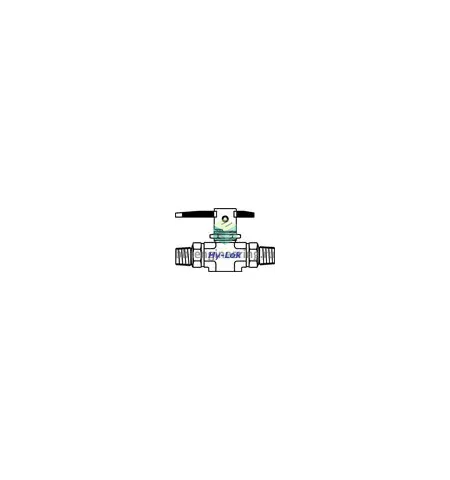

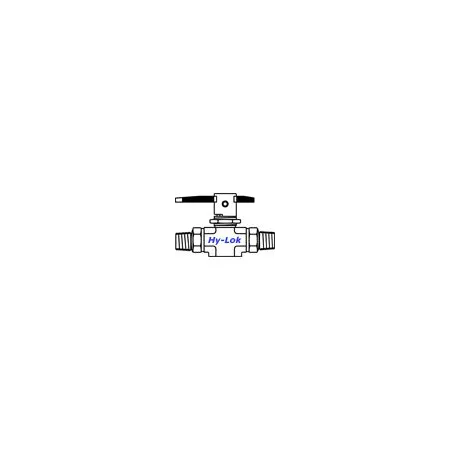

Описание HB1-M-4N-P
Версия инструментальных технологических шаровых кранов на высокое давление (с уплотнением PCTFE до 414 бар).
- Пластиковая рукоятка с направлением потока.
- Крепление на панель по умолчанию
- Конструкция с ввертными штуцерами и плавающим шаром
- Компактный дизайн
- Штампованный корпус
- Есть 3-ходовое исполнение (перепад между боковыми портами должен быть не более 10 бар)
Автор
Антон Бобров
Характеристики HB1-M-4N-P
- НР/НР
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
- PN103
Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.
Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:
Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.
Kv - это метрический аналог Cv, определенный как:
Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м3/час.
Связь между Cv и Kv:
Cv = 1,16 * Kv
Kv = 0,853 * Cv
- 0.93 галлон США/мин
- на высокое давление
- -54 ÷ 148 °C
