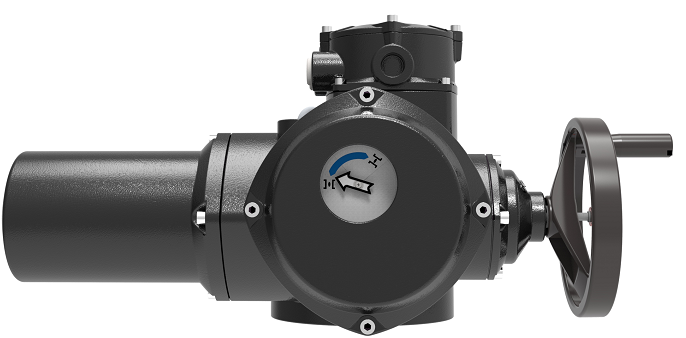

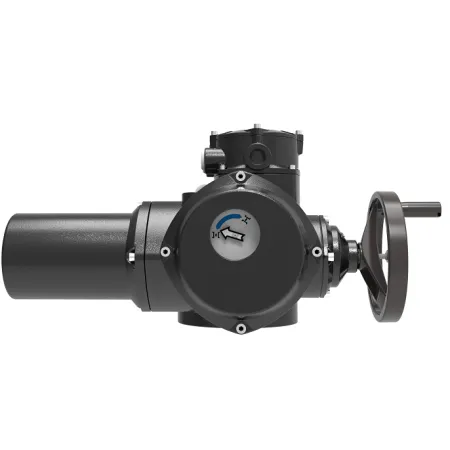

Описание HEM20-48-B1E0-bB1-ZF14
Назначение и принцип работы
Многооборотный электропривод предназначен для автоматического привода запорной арматуры в режиме ОТКРЫТЬ‑ЗАКРЫТЬ с диапазоном угла 0÷360°. Работает от сети 380 V AC, развивает номинальный момент 180 Н·м при частоте вращения 48 об/мин, реализует управление через фланец по ISO 5211 (F14). Привод оснащён моментным выключателем и встроенным датчиком перемещения для определения позиции, индикатором положения и ручным дублированием штурвалом. Низкоинерционный короткозамкнутый ротор обеспечивает быстрое срабатывание при отключениях и защиту от перегрузок.
Ключевые особенности конструкции
Корпус изготовлен из алюминия с полиэфирным порошковым покрытием, конструкция обеспечивает степень защиты IP68 и рабочий диапазон температур −30 ÷ 70 °C. В исполнении предусмотрены тепловая защита, нагреватель для предотвращения конденсата и резьба кабельного ввода NPT3/4. Определение позиции реализовано со встроенным датчиком перемещения; позиционный индикатор и механический стопер (моментный выключатель) гарантируют точное ограничение хода. Привод предназначен для работы с типичными средами водо‑, паро‑ и газоснабжения, применим для малых и средних диаметров арматуры (в зависимости от сопротивления штока/шайбы) при типичных давлений магистралей; монтаж по фланцу F14.
Экспертные рекомендации по применению
При подборе обеспечьте запас момента 1,5–2× от требуемого, сверяйте крутящий момент арматуры при холодном и горячем состоянии. Монтаж выполняйте по ISO 5211, правильно совместив вал и фланец F14; фиксируйте кабель через NPT3/4 и соблюдайте заземление корпуса. Учитывайте IP68 при погружении, но избегайте длительной вибрации и агрессивных сред, разрушающих покрытие. Настройте моментный выключатель и проверьте работу встроенного датчика перемещения перед вводом в эксплуатацию; регулярно контролируйте состояние нагревателя и тепловой защиты в холодный период.
Особенности
Многооборотный электрический привод
- Диапазон крутящих моментов: от 60 Нм до 3000 Нм
- Диапазон скоростей: от 18 об/мин до 144 об/мин
- Конструкция и управление доступны в базовой и интеллектуальной версиях; управление по цифровому протоколу и с раздельным блоком управления
- Степень защиты: IP67 — стандартное исполнение; опции: IP68, BT4/BT6, CT4/CT6
- Подходит для различных типов арматуры: шаровых кранов, затворов, пробковых кранов и др.; для регулирующей и запорной арматуры
Передовая технология
- Надежная работа
- Сверхмощный двигатель
- Точное измерение крутящего момента
- Непрерывное отслеживание положения
- Информация о работе арматуры и привода в режиме реального времени
- Автоматическое самотестирование и диагностика
- Универсальный корпус
- Простота обслуживания
- Возможности дискретного, аналогового и управления по цифровым протоколам
- Управление активами
Неинтрузивная настройка
- Переключатель режима для дистанционного или местного управления, кнопки Открыть/Закрыть/Стоп
- Инфракрасный пульт дистанционного управления для настройки и ввода в эксплуатацию
Защита клапанов и приводов
- Контроль фаз
- Защита от изменения направления
- Тепловая защита двигателя
- Защита по крутящему моменту
- Защита от аварийного отключения
- Реле контроля неисправности
- Защита паролем
- Индикация аварийных сигналов неисправности
Удобное и интуитивно понятное управление
- ЖК-дисплей высокого разрешения в интеллектуальном приводе
- Местный сигнал
- Местные команды
- Удобное меню
1. Двойное уплотнение
- Два уплотнительных кольца обеспечивают оптимальную защиту от проникновения влаги в электрический отсек в соответствии с GB/T4942.2-93; IP68 доступен в качестве опции
2. Неинтрузивная настройка
- Кнопки Открыть/Закрыть/Стоп и селекторный переключатель Местный/Откл/Дистанционный позволяют управлять приводом на месте
- Инфракрасный пульт дистанционного управления используется для настройки и обмена данными
3. Поворотный электрический отсек и ЖК-дисплей
- Возможность поворота электрического отсека с ЖК-дисплеем в соответствии с монтажным положением привода
- Возможность поворота направления кабельных вводов в соответствии с требованиями к проводке
- Дисплей высокого разрешения имеет широкий угол обзора и хорошо читается на расстоянии
4. Двигатель для тяжелых условий эксплуатации
- Низкоинерционный двигатель с короткозамкнутым ротором со встроенным термостатом с защитой 135°C, изоляция класса F
5. Измерение положения
- Абсолютный датчик положения показывает точное положение на ЖК-дисплее; показания сохраняются при потере силового питания и устойчивы к помехам
6. Датчик крутящего момента
- Датчик крутящего момента непосредственно измеряет момент на выходе и преобразует значение в сигнал напряжения. Для интеллектуального исполнения крутящий момент может быть установлен в диапазоне от 40% до 100% от номинального значения с дополнительной функцией программируемого выключателя
7. Приводной механизм
- В приводном механизме используется надежная базовая конструкция с зубчатым редуктором в масляной ванне, не требующим регулярного технического обслуживания
8. Взрывозащищённый корпус в качестве опции
- В соответствии со стандартом ExdIICT4, диапазон атмосферного давления составляет от 86 кПа до 106 кПа, диапазон температуры окружающей среды — от -50°C до 60°C
- ExdIIBT4, ExdIIBT6, ExdIICT6 доступны опционально
9. Маховик и кнопка деблокировки
- Красная кнопка сцепления позволяет использовать маховик в аварийной ситуации или при вводе привода в эксплуатацию
Автор
Антон Бобров
Характеристики HEM20-48-B1E0-bB1-ZF14
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- ОТКРЫТЬ - ЗАКРЫТЬ
- 0 ÷ 360 °
Моментный выключатель — это защитный концевой элемент, который отключает электродвигатель привода при достижении заданного крутящего момента.
- Назначение: предотвращает перегрузку, заклинивание и механические повреждения арматуры и редуктора.
- Как работает: фиксирует превышение усилия на валу/штоке и размыкает цепь питания.
- Польза: повышает надёжность, продлевает ресурс привода и запорно-регулирующей арматуры.
- есть
- 180 Нм
- есть
- низкоинерционный двигатель с короткозамкнутым ротором
- F14
- -
- 48 об/мин
- есть
- -30 ÷ 70 °C
