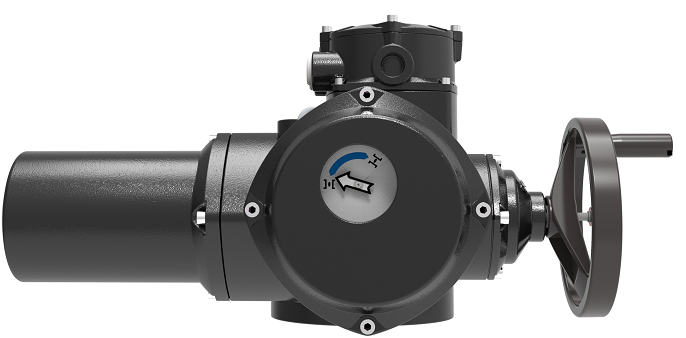

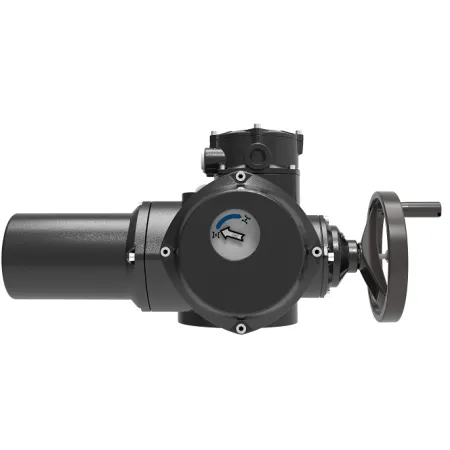

HEM80-48-B1E0-bB1-ZF16 HELI - Электропривод запорной арматуры, многооб., 380 V, 650 Нм, 48 об/мин, F16

Особенности

Многооборотный электрический привод

• Диапазон крутящих моментов: от 60 Нм до 3000 Нм
• Диапазон скоростей: от 18 об/мин до 144 об/мин
• Конструкция и управление доступны в базовой и интеллектуальной версиях; управление по цифровому протоколу и с раздельным блоком управления
• Степень защиты: IP67 — стандартное исполнение; опции: IP68, BT4/BT6, CT4/CT6
• Подходит для различных типов арматуры: шаровых кранов, затворов, пробковых кранов и др.; для регулирующей и запорной арматуры

Передовая технология

• Надежная работа
• Сверхмощный двигатель
• Точное измерение крутящего момента
• Непрерывное отслеживание положения
• Информация о работе арматуры и привода в режиме реального времени
• Автоматическое самотестирование и диагностика
• Универсальный корпус
• Простота обслуживания
• Возможности дискретного, аналогового и управления по цифровым протоколам
• Управление активами

Неинтрузивная настройка

• Переключатель режима для дистанционного или местного управления, кнопки Открыть/Закрыть/Стоп
• Инфракрасный пульт дистанционного управления для настройки и ввода в эксплуатацию

Защита клапанов и приводов

• Контроль фаз
• Защита от изменения направления
• Тепловая защита двигателя
• Защита по крутящему моменту
• Защита от аварийного отключения
• Реле контроля неисправности
• Защита паролем
• Индикация аварийных сигналов неисправности

Удобное и интуитивно понятное управление

• ЖК-дисплей высокого разрешения в интеллектуальном приводе
• Местный сигнал
• Местные команды
• Удобное меню

1. Двойное уплотнение

• Два уплотнительных кольца обеспечивают оптимальную защиту от проникновения влаги в электрический отсек в соответствии с GB/T4942.2-93; IP68 доступен в качестве опции

2. Неинтрузивная настройка

• Кнопки Открыть/Закрыть/Стоп и селекторный переключатель Местный/Откл/Дистанционный позволяют управлять приводом на месте
• Инфракрасный пульт дистанционного управления используется для настройки и обмена данными

3. Поворотный электрический отсек и ЖК-дисплей

• Возможность поворота электрического отсека с ЖК-дисплеем в соответствии с монтажным положением привода
• Возможность поворота направления кабельных вводов в соответствии с требованиями к проводке
• Дисплей высокого разрешения имеет широкий угол обзора и хорошо читается на расстоянии

4. Двигатель для тяжелых условий эксплуатации

• Низкоинерционный двигатель с короткозамкнутым ротором со встроенным термостатом с защитой 135°C, изоляция класса F

5. Измерение положения

• Абсолютный датчик положения показывает точное положение на ЖК-дисплее; показания сохраняются при потере силового питания и устойчивы к помехам

6. Датчик крутящего момента

• Датчик крутящего момента непосредственно измеряет момент на выходе и преобразует значение в сигнал напряжения. Для интеллектуального исполнения крутящий момент может быть установлен в диапазоне от 40% до 100% от номинального значения с дополнительной функцией программируемого выключателя

7. Приводной механизм

• В приводном механизме используется надежная базовая конструкция с зубчатым редуктором в масляной ванне, не требующим регулярного технического обслуживания

8. Взрывозащищённый корпус в качестве опции

• В соответствии со стандартом ExdIICT4, диапазон атмосферного давления составляет от 86 кПа до 106 кПа, диапазон температуры окружающей среды — от -50°C до 60°C
• ExdIIBT4, ExdIIBT6, ExdIICT6 доступны опционально

9. Маховик и кнопка деблокировки

• Красная кнопка сцепления позволяет использовать маховик в аварийной ситуации или при вводе привода в эксплуатацию
