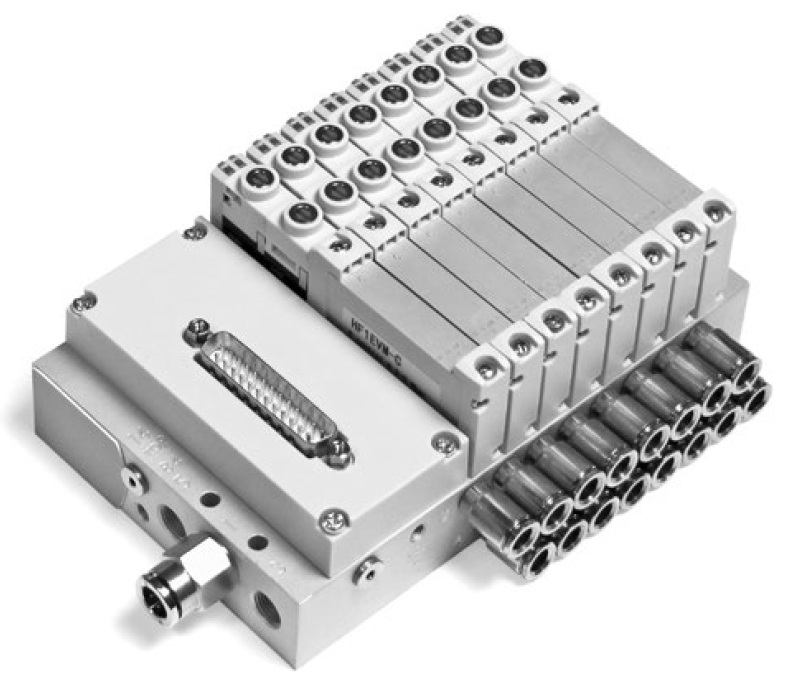

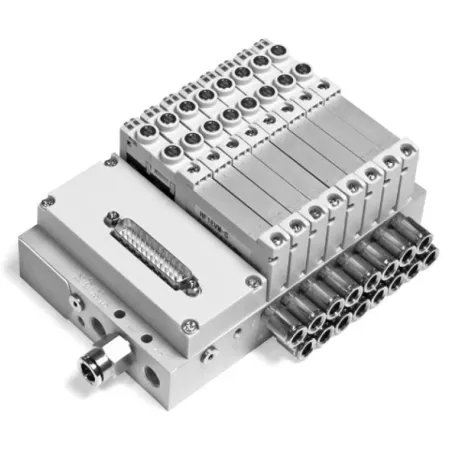

Описание HF1VCMR
Пневматические острова серии HF доступны в типоразмерах распределителей 10 мм и 14 мм, поддерживают электрическое подключение многоштырьковое типа D-Sub.
Версия VB с выходами снизу подходит для монтажа в шкафы управления, позволяя повысить удобство пневматического подключения.
- Расход: 200 Нл/мин (10 мм) и 500 Нл/мин (14 мм)
- Плиты от 4 до 24 мест
- Пневматические выходы плиты спереди и снизу
- Версии с внутренним и внешним питаниемпилота
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара HF1VCMR CAMOZZI - Пневмоостров многополюсный с выходами вбок, 200 л/мин на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики HF1VCMR
Характеристики клапанов
Тип управления
электрический
Напряжение катушки
24 V DC
Макс. количество распределителей
- 12 при бистабильных распределителях
- 24 при моностабильных распределителях
Питание пилотного каскада
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
в зависимости от конфигурации
Мощность катушки
- 1 W
Расходные характеристики
Стандартный номинальный расход
200
л/мин
Общие характеристики
Типоразмер
1 (10 мм)
Ручное дублирование
нажать и повернуть, с фиксацией
Индикация состояния
- светодиод
Характеристики контроллеров
Протокол
- многополюсный разъём
Электрическое подключение
разъём D-Sub 25-пин
Подключение
G1/8-M5
Вход (канал 1/P)
- G1/8
Выход (каналы 2/A, 4/B)
- M5
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
- G1/8
Подвод пилотного воздуха
- M5
Направление выхода
- вбок
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочая температура
- -5 ÷ 60 °C
Класс защиты
- IP65
