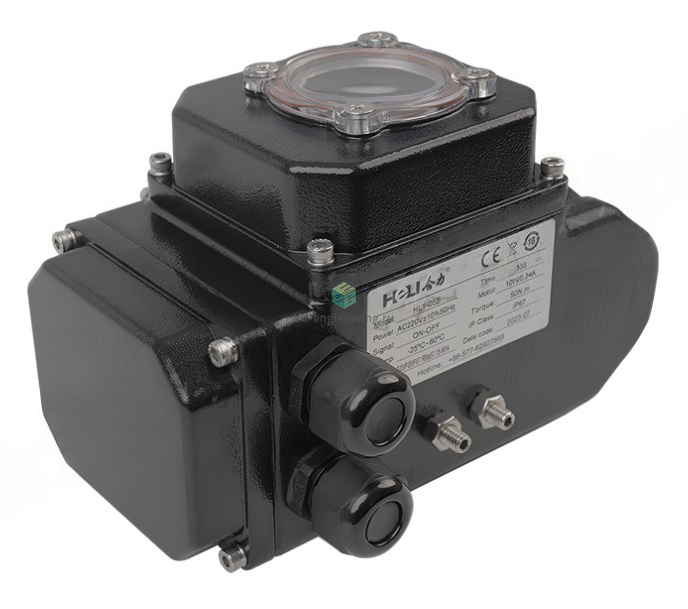

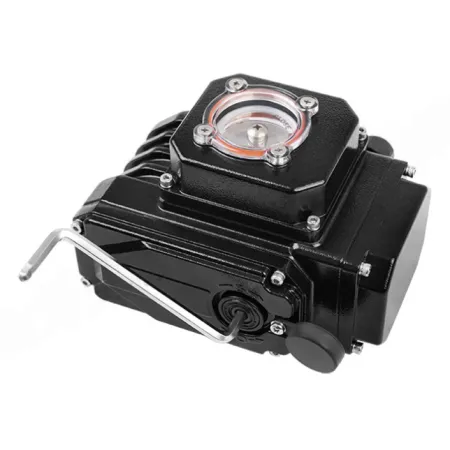

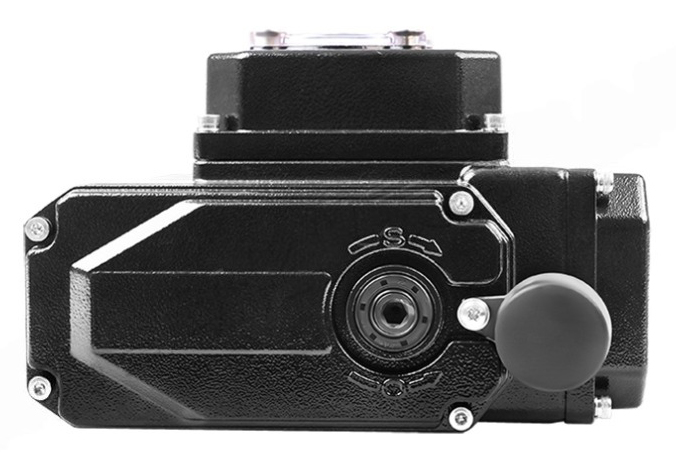

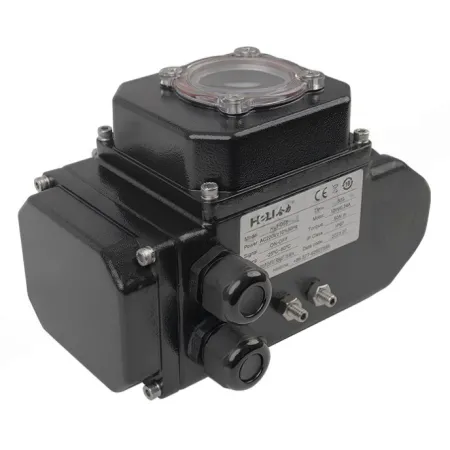

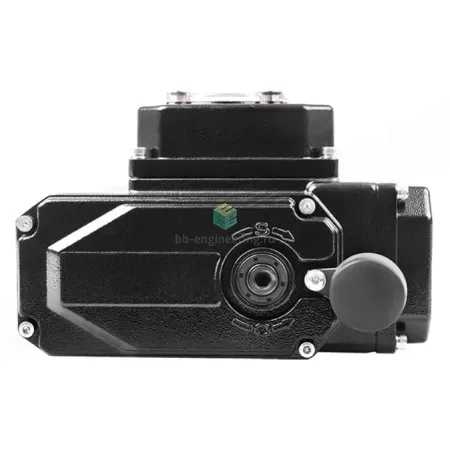

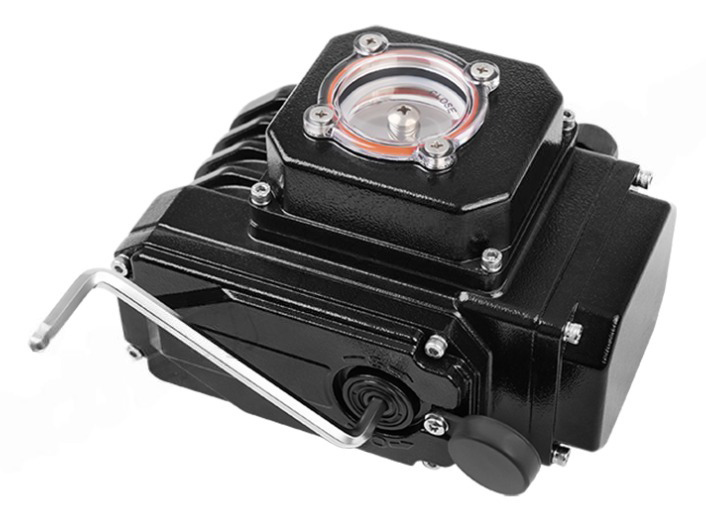

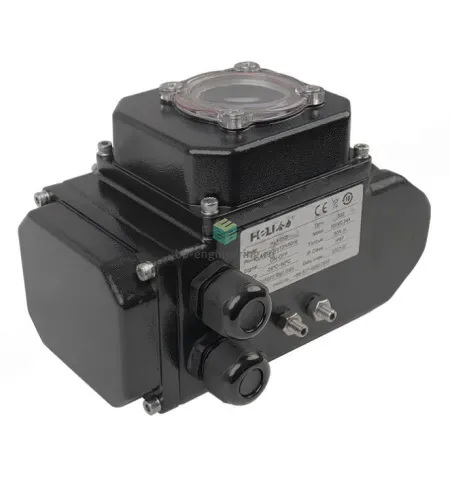

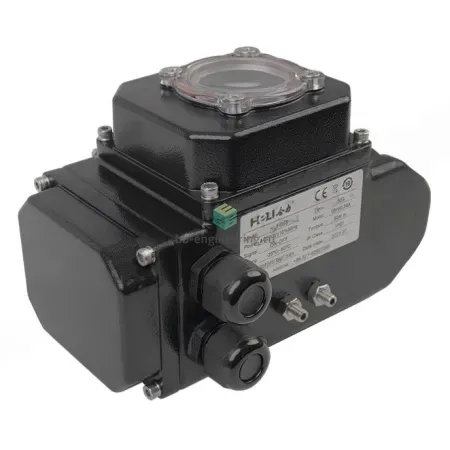

Описание HL2-10S(DC24V-F05/F07-M17)
Электроприводы серии HL имеют компактную конструкцию и обладают отличной стойкостью к климатическим внешним воздействующим факторам и сейсмостойкостью. Когда привод выключен, самоблокирующийся передаточный механизм гарантирует, что положение клапана остается неизменным и предотвращает переход за установленную позицию благодаря электромеханической системе ограничений. Присоединительный фланец привода соответствует стандарту ISO 5211. Электроприводы предназначены для управления дисковыми затворами, шаровыми кранами, воздухораспределителями, запорными клапанами и другой поворотной арматурой с углом поворота 90°.
- диапазон крутящего момента: 50 нм-6000 нм
- клеммная коробка с раздельными отсеками для силовых и управляющих цепей повышает надёжность работы привода
- компактная конструкция и простота в эксплуатации
- быстрое открытие/закрытие (90°), высокая точность регулирования
- простая и высокоэффективная механическая конструкция с самоблокирующейся и высокоточной трансмиссией
- отличная функциональность, множество управляющих сигналов и сигналов обратной связи на выбор
- степень защиты: IP67 (опционально – IP68)
- установлен влагозащищенный обогреватель и влагоотделитель, а также механизм предотвращения образования конденсата
- модульная конструкция, легко разбираемая и собираемая, конструкция проста в техническом обслуживании
Характеристики HL2-10S(DC24V-F05/F07-M17)
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 20 с
- 0 ÷ 90 °
- 100 Нм
- есть
- асинхронный
- F05
- F07
- □ 17 мм
- 35 мм
- есть
- 30 Вт
- -25 ÷ 70 °C
- IP67
- 30 - 95 %
