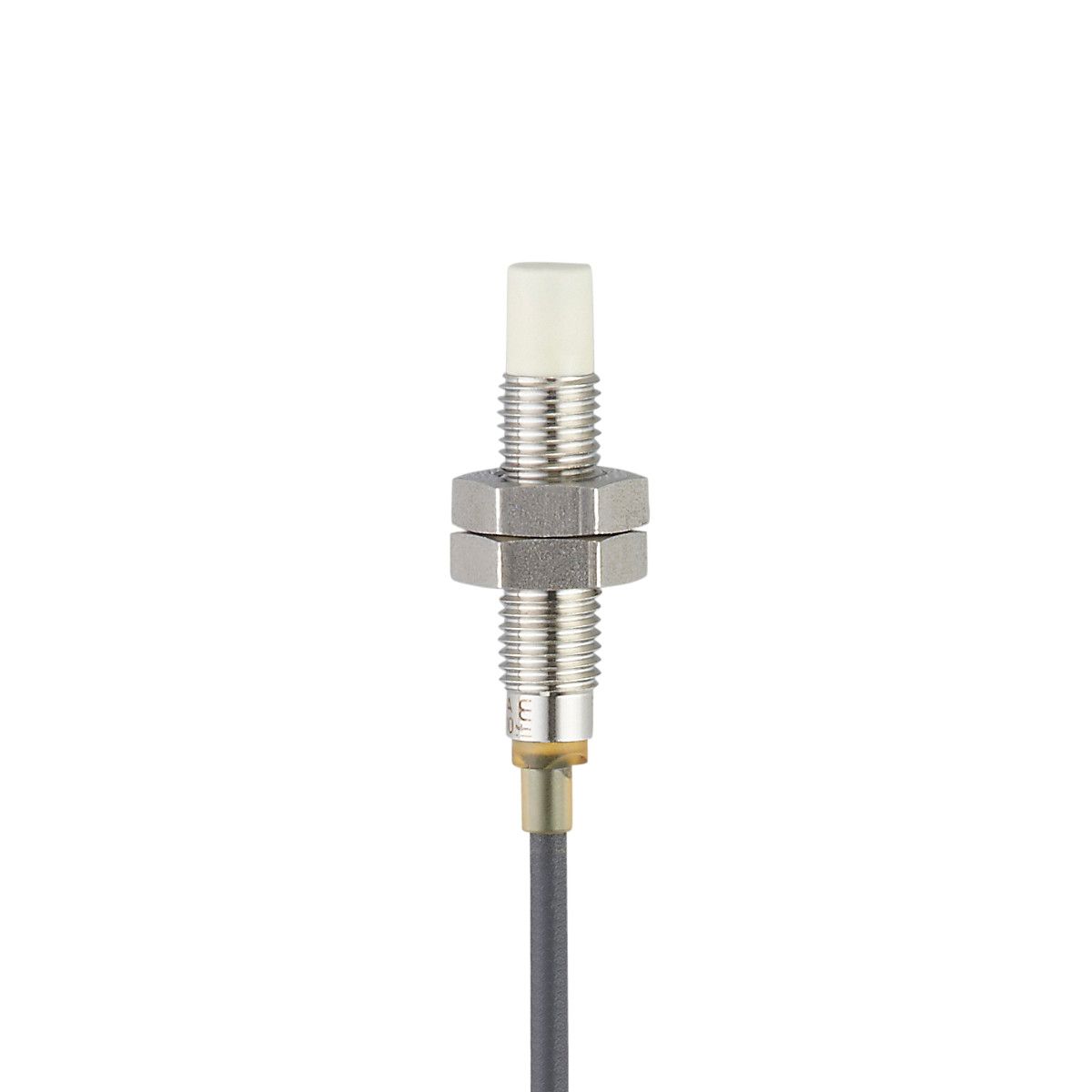

Описание IES203
Дискретный выход: НО, PNP • Тип установки: выступающий • Номинальная дистанция переключения: 6мм • Электрическое подключение: кабель • Длина кабеля: 2м • Крепежная резьба: M8x1 • Класс защиты IP: IP65 • Рабочее напряжение: 12 ÷ 24 V DC • Материал корпуса: металл
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара IES203 IFM - Индуктивный датчик, M8x1, выступающий, НО, PNP, дист. 6 мм, кабель на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики IES203
Характеристики входов/выходов
Дискретный выход
НО, PNP
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
6
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 4.86 мм
Коэффициент редукции по металлу
- алюминий: 1
- латунь: 1
- медь: 1
- нерж. сталь: 1
- сталь: 1
Общие характеристики
Тип конструкции
резьбовой
Особенности
- коэффициент редукции = 1 для всех металлов (одинаковое расстояние срабатывания для всех металлов: стали, алюминия, мед и др.)
Индикация состояния
- светодиод
Электрическое подключение
кабель
Длина кабеля
2
м
Крепежная резьба
- M8x1
Масса
39.6
г
Условия эксплуатации
Рабочая температура
- -40 ÷ 85 °C
Класс защиты
IP65
Макс. частота переключения
- 2000 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- да
Защита от смены полярности
- да
Рабочее напряжение
12 ÷ 24 V DC
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
металл
Корпус
металл
