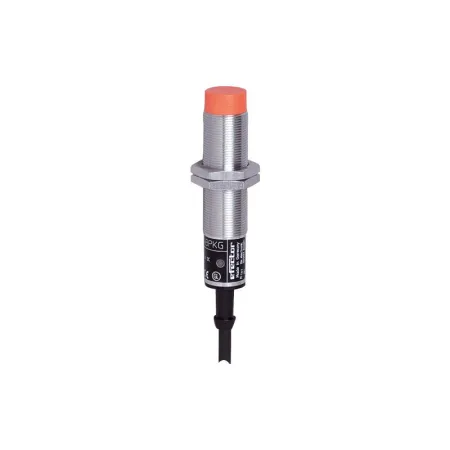

Описание IG6120
Дискретный выход: НО/НЗ (перекидной), PNP/NPN • Тип установки: выступающий • Номинальная дистанция переключения: 8мм • Электрическое подключение: разъём • Крепежная резьба: M18x1 • Класс защиты IP: IP67 • Рабочее напряжение: 10 ÷ 60 V DC
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара IG6120 IFM - Индуктивный датчик, M18x1, выступающий, НО/НЗ (перекидной), PNP/NPN, дист. 8 мм, разъём на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики IG6120
Характеристики входов/выходов
Дискретный выход
НО/НЗ (перекидной), PNP/NPN
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
8
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 6.5 мм
Коэффициент редукции по металлу
- алюминий: 0.3
- латунь: 0.4
- медь: 0.2
- нерж. сталь: 0.7
- сталь: 1
Общие характеристики
Тип конструкции
резьбовой
Индикация состояния
- светодиод
Электрическое подключение
разъём
Крепежная резьба
- M18x1
Масса
145.8
г
Условия эксплуатации
Рабочая температура
- -25 ÷ 80 °C
Класс защиты
IP67
Макс. частота переключения
- 300 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- да
Защита от смены полярности
- да
Рабочее напряжение
10 ÷ 60 V DC
