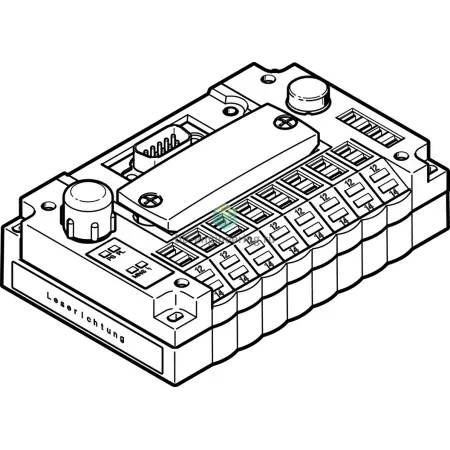

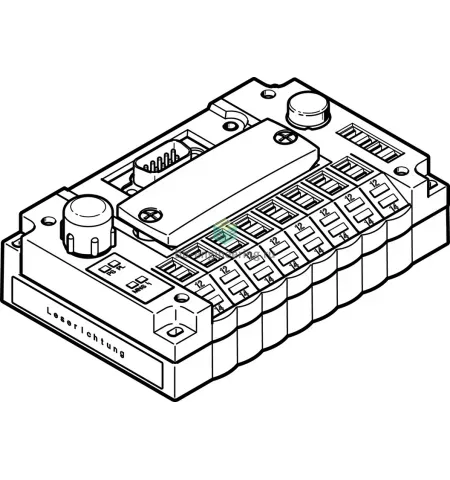

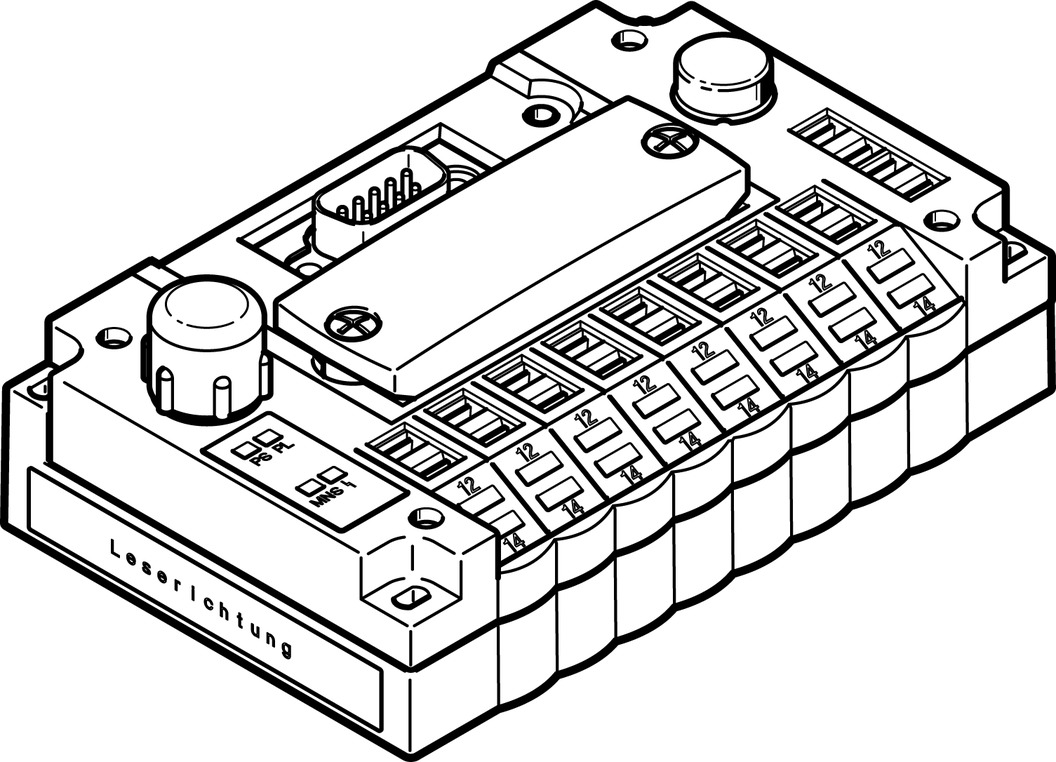

Описание CPV14-GE-CO3-8 546206
Класс защиты: IP20, IP65 • Рабочее напряжение: 24 V DC • Материал корпуса: алюминий
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара CPV14-GE-CO3-8 546206 FESTO - Интерфейс электрический на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики CPV14-GE-CO3-8 546206
Общие характеристики
Максимальное кол-во входов
- 32
Максимальное кол-во выходов
- 16 катушек клапанов и 32 выхода
- 48 катушек распределителей
Характеристики контроллеров
Интерфейс промышленной шины
- 5-пин винтовой терминал
- Sub-D, 9-полюсный, розетка
- опция
- розетка и разъем, М12х1, 5-пиновые, А-кодировка
Условия эксплуатации
Рабочая температура
- -5 ÷ 50 °C
Класс защиты
- IP20
- IP65
Защита от смены полярности
- для подключения всех рабочих напряжений
Остаточная пульсация
- 4 Vss
Потребление тока при номинальном рабочем напряжении
- Питание датчика: зависит от датчика
- Электроника: <= 200 мА
Потребление тока при номинальном рабочем напряжении, нагрузка
- зависит от типа распределителя
Рабочее напряжение
24 V DC
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
алюминий
Корпус
алюминий
Крышка
- полиамид (PA) с армированием
Уплотнения
бутадиен-нитрильный каучук (NBR)/хлоропрен (CR)
Дополнительные характеристики
Диагностика устройства
- ConditionMonitoring
- Короткое замыкание / перегрузка, входы
- Короткое замыкание / перегрузка, выходы
- Короткое замыкание линии ЦП
- Низкое напряжение, выходной модуль
- Низкое напряжение, питание датчиков
- Низкое напряжение, пневмоостров
- Низкое напряжение, пневмоостров (расширение)
- Отсутствующий модуль в CP-ветви
- Ошибка в конфигурации СP-ветви
- Полная диагностика линии ЦП
- через тревожные сообщения и объект 1001, 1002, 1003
Дополнительные функции
- Condition Counter
Код продукта
- Vendor-Code: 0xD
- семейство продуктов: дискретные вх./вых. (DS401)
Макс. кол-во электромагнитных катушек
- 16
Макс. кол-во электромагнитных катушек с цепью расширения
- 48
Параметры конфигурации
- Via SDO
Поддержание напряжения питания при сбое
- 10 ms
Поддержка конфигурации
- EDS файлы и битовые карты
Расширение СР-ветви
- 32 входа
- 32 выхода
- Да
Светодиоды, относящиеся к продукту
- 12/14: состояние переключения распределителя
- PS: рабочее напряжение для питания электроники и нагрузки
Типы коммуникации
- По DS 401
Производитель
FESTO
Артикул
546206
Маркировка
CPV14-GE-CO3-8
GTIN
Глобальный номер товара (англ. Global Trade Item Number; GTIN) предназначен для уникальной идентификации продукта в торговле. GTIN наносится на упаковку товара в виде штрихового кода. Основное правило международной системы автоматической идентификации – товарам с различными потребительскими свойствами (сорт, вес, вид, номер расцветки, номер модели, размер, цена и т. д.) должны присваиваться различные штриховые коды (товарные номера), чтобы у каждого товара был только свой уникальный GTIN (штриховой код).
4052568184636
