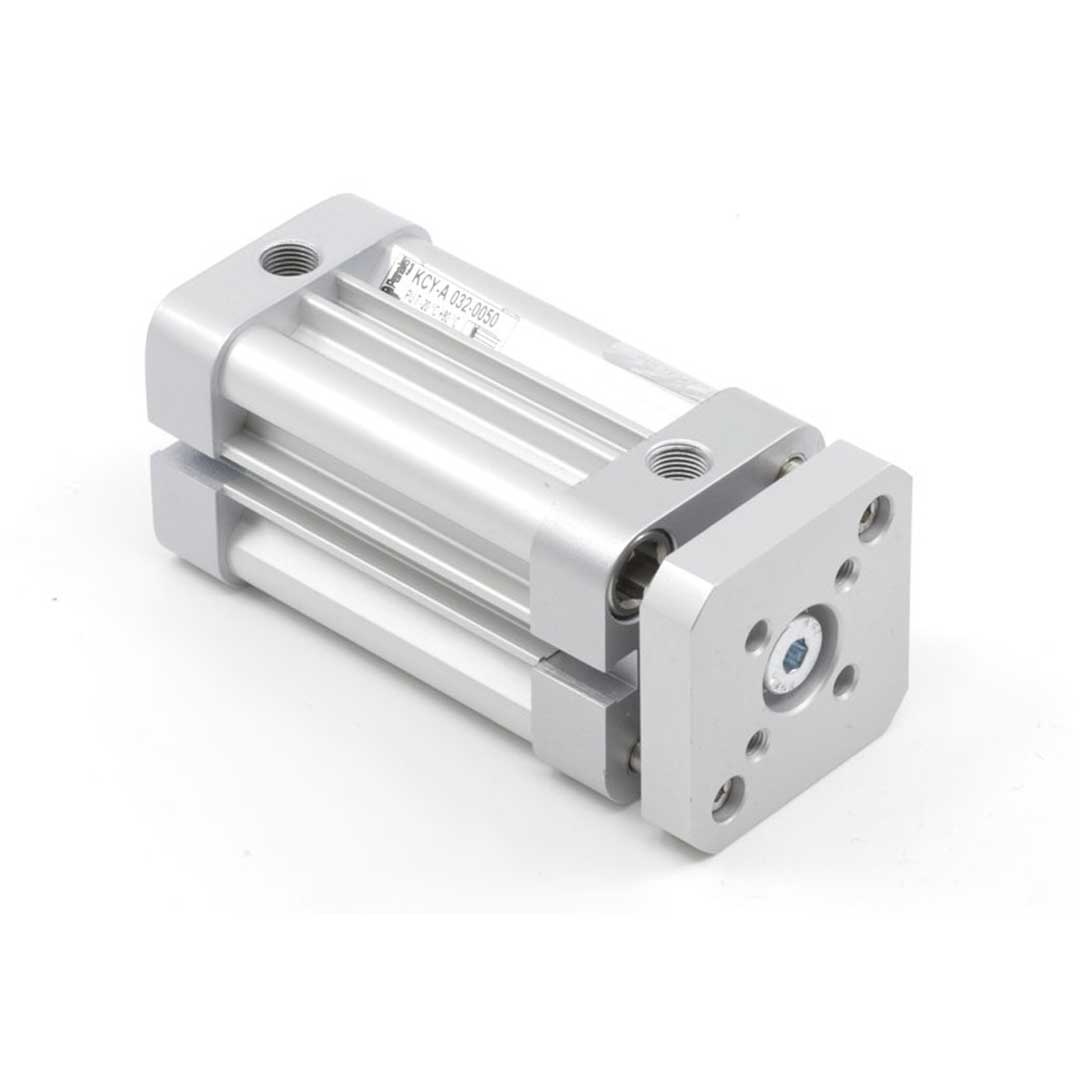

KC-040-GA-0010 Pemaks - Пневмоцилиндр с направляющей, 40x10 мм, двуст. действ.

Написать отзыв

₸120 869

В корзину

Фотография может отличаться от реального товара

KC-040-GA-0010 Pemaks - Пневмоцилиндр с направляющей, 40x10 мм, двуст. действ.

Name: KC-040-GA-0010 Pemaks - Пневмоцилиндр с направляющей, 40x10 мм, двуст. действ.
Brand: Pemaks
SKU: PMK-KC-040-GA-0010
Price: 20250.35 RUB
Availability: InStock
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр служит для линейного перемещения, позиционирования и удержания узлов с повышенной точностью и защитой от проворота. Применяется для подачи, зажима и синхронизации в сборочных линиях, автоматизированных станочных приспособлениях и позиционирующих устройствах. Основные характеристики: диаметр поршня 40 мм, ход 10 мм, двустороннее действие с направляющей и демпфированием. Работает с пневмосистемами и обеспечивает надежную осевую и угловую стабильность.

₸120 869

Цена с НДС 16%

Последнее обновление цен: 25 июля 2026

в наличии на доп. складе: 13 шт.

Срок: 30 дней

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание KC-040-GA-0010

Назначение и принцип работы

Компактный направляющий пневмоцилиндр предназначен для формирования короткоходного точного линейного перемещения и решения задач позиционирования, зажима, дозирования и подачи в автоматизированных узлах. Поршень Ø40 мм и ход 10 мм в двустороннем исполнении с односторонним штоком и фланцевым окончанием обеспечивает прямое усилие 754 Н на ходу. Привод — сжатый воздух рабочего давления 0,2–10 бар: изменение давления на соответствующих портов G1/8 преобразуется в осевое перемещение; направляющие стержни предотвращают закручивание и обеспечивают заданную кинематику при малом ходе. Встроенный магнит позволяет использовать бесконтактные датчики для контроля позиции.

Ключевые особенности конструкции

Профильный корпус с внешне прикрученными крышками, крышки — алюминий; направляющая — стержни; демпфирование — упругие элементы; уплотнения — полиуретан. Стандарт исполнения — ISO 21287; подключение — G1/8. Рабочая среда — сжатый воздух; допускается эксплуатация со смазкой, при этом требуется последующая постоянная смазка системы. Температурный диапазон −20…+80 °C, рабочее давление 0,2–10 бар. Малый ход 10 мм и магнит под датчики предназначены для высокоточной повторяемости и интеграции в системы автоматики.

Экспертные рекомендации по применению

Монтировать на ровную жесткую поверхность, выравнивать крепления по направляющим, минимизировать боковые нагрузки и моменты на фланец. Подключать через фитинги G1/8, обеспечивать фильтрацию и осушение воздуха. При использовании смазки переходить на постоянную смазку; не превышать 10 бар. Для обеспечения точности размещать датчики в зоне магнитного индекса и соблюдать рекомендуемый зазор производителя. Регламентно проверять уплотнения полиуретан и демпферы; избегать ударных режимов при минимальном ходе 10 мм.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	40 мм	Определяет возможное усилие привода при заданном давлении (расчёт по площади поршня).
Ход штока	10 мм	Ограничивает перемещение каретки/инструмента; важно для расчёта времени цикла и амплитуды перемещения.
Тип действия	двусторонний	Цилиндр работает при подаче давления с обеих сторон поршня, подходит для управляемых перемещений с возвращением.
Исполнение штока	двусторонний шток	Обеспечивает симметричную установку креплений и одинаковую длину вылета в обе стороны.

Советы специалистов

Подбирайте диаметр поршня по требуемому усилию: рассчитайте силу F = p × S и подберите ближайший стандартный диаметр с запасом по усилию и износу.
Если система испытывает боковые нагрузки — используйте цилиндры с направляющей качения; для умеренных боковых нагрузок подойдут направляющие скольжения.
Отдавайте предпочтение исполнению со встроенным магнитом, если требуется простая установка индуктивных или герконовых датчиков положения.
Выбирайте пневмодемпфирование, когда необходима плавная остановка при высоких скоростях; упругие демпферы удобны при повторяющихся ударах на малых скоростях.
При нестандартных размерах учитывайте, что замена цилиндра на аналог без стандарта может потребовать переделки крепежей и штока.

Лайфхак: для точной настройки пневматического демпфирования сначала установите минимальную подачу воздуха, затем плавно увеличивайте до исчезновения ударов — фиксируйте положение регулировочных винтов метками.

Частая ошибка: приобретают цилиндр без магнита и обнаруживают невозможность использования стандартных датчиков положения без дополнительной модернизации поршня.

Кому не подходит

При больших боковых нагрузках и моментных усилиях — не использовать компактные направляющие без расчёта нагрузки.
Для ходов значительно больше 500 мм многие направляющие исполнения имеют ограничения по стабильности и ресурсу.
При агрессивной среде или высокой температуре без специсполнения коррозия и заклинивание возможны быстро.

Практические кейсы

Заменили старый цилиндр нестандартного размера на типовой 40 мм диаметра — благодаря совпадению дыр крепления замена заняла 30 минут без доработок, усилие оказалось на 8% выше.
Перешли с цилиндра без демпфирования на вариант с пневмодемпфированием и снизили количество брака при ударных операциях на 60% за счёт плавной остановки каретки.
Установили цилиндр с магнитом и индуктивными датчиками — настроили контроль хода за 15 минут, что исключило необходимость механических концевиков и сократило сбои в цикле.

Сопутствующие товары: дроссели для регулировки хода, пневмофитинги для подключения, датчики положения (индуктивные/герконовые).

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитывайте силу по формуле F = p × S, где p — рабочее давление (бар → Па), S — площадь поршня; подбирайте ближайший больший стандартный диаметр с учётом потерь и запаса прочности.

Можно ли заменить цилиндр по одному стандарту без переделки крепежей?

Да, при соблюдении того же стандарта (например, ISO 21287) габаритные и крепёжные размеры совпадают, что обычно позволяет заменить без переделок; при отсутствии стандарта вряд ли.

Чем отличается пневматическое демпфирование от упругого?

Пневматическое демпфирование регулируемо по скорости и обеспечивает плавную остановку без ударов; упругие элементы дают простую амортизацию, но менее точную и зависят от износа.

Как отрегулировать пневматическое демпфирование?

Регулируйте через встроенный дроссель/регулятор на хвостовике демпфера: уменьшайте пропуск воздуха до устранения удара и фиксируйте меткой; проверяйте работу при полной скорости цикла.

В чём отличие направляющей скольжения от качения и где применяются каретки?

Направляющая скольжения проще и дешевле, выдерживает умеренные боковые нагрузки; качения даёт меньшие потери и более высокую точность при динамике. Приводы с каретками используются для позиционирования с высокой точностью и удержанием момента, например в сборочных узлах.

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара KC-040-GA-0010 Pemaks - Пневмоцилиндр с направляющей, 40x10 мм, двуст. действ. на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
