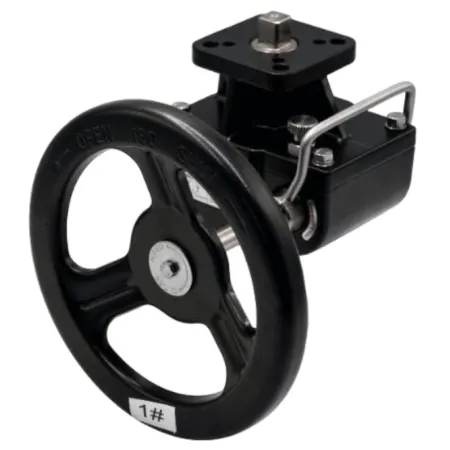

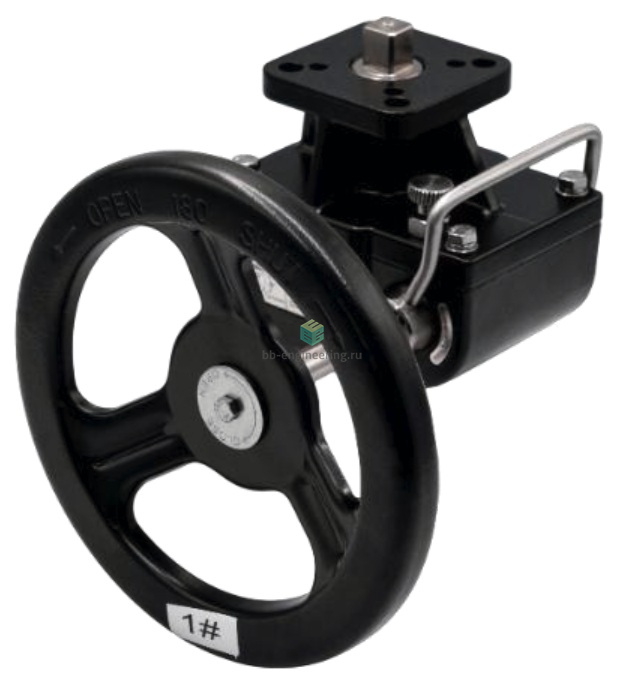

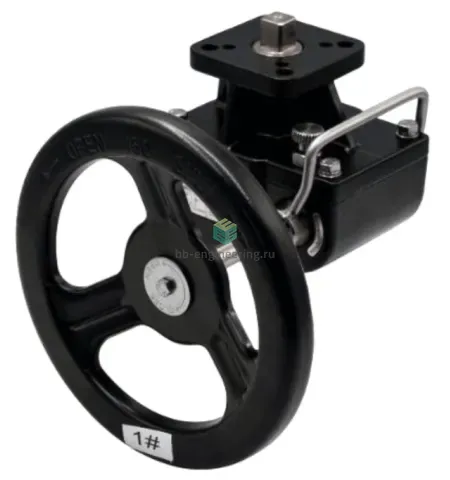

Описание KH-5
- Ручной дублёр с расцепляемым червячным механизмом;
- Используется с приводами с углом поворота 90 и 180 градусов;
- Является компонентом системы управления для открытия и закрытия заслонки, шарового крана, поршневого клапана для ручного привода. Его также можно использовать для других технических продуктов автоматического управления, которые должны иметь возможность управляться вручную.
Особенности:
- Небольшой размер, легкий вес, продуманный дизайн.
- Параметры выходного крутящего момента легко сопоставляются с пневматическимиприводами и различными клапанами.
- Присоединительные размеры соответствуют стандартам соединения ISO 5211, верхняя часть —выступ для шипа, нижняя часть —квадратное отверстие;
- Соединительное отверстие механизма с большим крутящим моментом 320:1 и 450:1 имеет несколько шпоночных пазов — есть возможность выбрать продукт с соответствующим положением корпуса клапана.
- Изделия покрываются специальной смазкой, которая после сборки с клапаном и пневматическим приводом обеспечивает полную герметичность.
- IP65.
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара KH-5 - Ручной дублер (редуктор) для запорной арматуры, 80:1, 2600 Нм, F16 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики KH-5
Характеристики приводов
Угол поворота
- 90 °
Номинальный крутящий момент
- 2600 Нм
Момент на входе
- 140 Нм
Характеристики запорной арматуры
Присоединительный фланец со стороны арматуры (по ISO 5211)
- F16
Присоединительный фланец со стороны привода (по ISO 5211)
- F14
- F16
Присоединение вала арматуры
- 36x36 мм
Высота присоединения вала
- 39 мм
Общие характеристики
Тип конструкции
червячная передача
Передаточное отношение
- 80:1
Материалы
