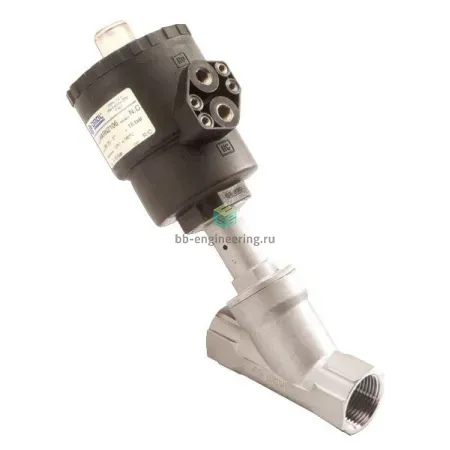

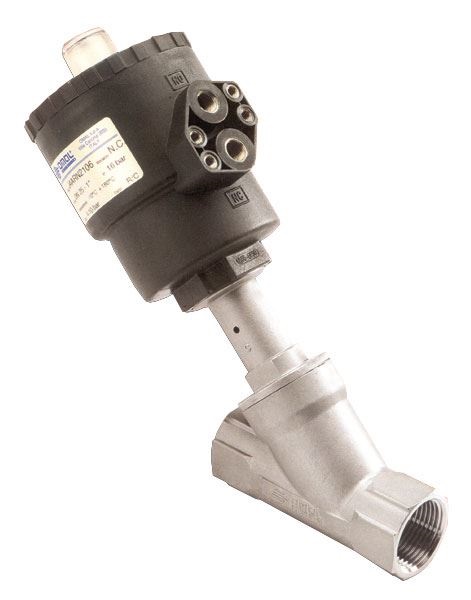

Описание J4CPG1404
Особенности:
- Высокий ресурс до 2.000.000 циклов
- Защита от гидроудара
- Привод вращается на 360°
- Любое пространственное расположение
- Концевые датчики положения
- Кислородное и взрывозащищенное исполнение (по запросу)
- фланцевое, приварное и кламповое присоединение (по запросу)
ПРЕИМУЩЕСТВА:
ARES
|
| 1. Уплотнение в цилиндре, а не на поршне.
Увеличен ход привода и соединённого с ним затвора, что обеспечивает увеличение проходного сечения седла (меньше потеря нагрузки).
Меньше износ уплотнения.
2. Вкладыши головки управления из нержавеющей стали 303 SS.
Значительно повышается стойкость к коррозии, обусловленной внешними воздействующим факторами.
3. От DN 63 металлический поршень с НИКЕЛЕВЫМ ХИМИЧЕСКИМ покрытием (10-15 мкм).
Благодаря большей твёрдости поверхности (700-750 ед. по Викерсу) снижается износ поршня.
4. Подпружиненные уплотнения.
Обеспечивают устранение люфта из-за износа, вызванного линейным перемещением вала, предотвращая утечки наружу.
Позволяют поддерживать прижим шевронных манжет (кольцевых уплотнений V-образного профиля), предотвращая утечки даже при значительных колебаниях температуры.
5. Уплотнения шевронного типа (V-образного профиля) с 5 сегментами в нижней части и 3 сегментами в верхней части пружины.
Идеальное уплотнение обеспечивается даже после повышенного числа циклов
6. Катаный вал.
Меньший износ уплотнений благодаря низкой шероховатости (0,1 мкм Ra) вала, облегчающей качение.
7. Большая строительная длина.
Лучшая гидродинамика с уменьшением турбулентности.
8. Уравновешенный или самоустанавливающийся затвор.
Идеально приспосабливается к седлу в корпусе клапана, обеспечивая максимальное уплотнение.
Сертификат взрывобезопасности (ATEX).
Позволяет монтаж даже в потенциально взрывоопасной среде.
Сертификат соответствия Директиве 97/23/EC (PED).
Полное соответствие европейским стандартам безопасности оборудования, работающего под давлением. |
ATENA
|
| 1. Уплотнение в цилиндре, а не на поршне.
Увеличен ход привода и соединённого с ним затвора, что обеспечивает увеличение проходного сечения седла (меньше потеря нагрузки).
Меньше износ уплотнения.
2. Вкладыши головки управления из нержавеющей стали 303 SS.
Значительно повышается стойкость к коррозии, обусловленной внешними воздействующим факторами.
3. Подпружиненные уплотнения.
Обеспечивают устранение люфта из-за износа, вызванного линейным перемещением вала, предотвращая утечки наружу.
Позволяют поддерживать прижим шевронных манжет (кольцевых уплотнений V-образного профиля), предотвращая утечки даже при значительных колебаниях температуры.
4. Уплотнения шевронного типа (V-образного профиля) с 5 сегментами в нижней части и 3 сегментами в верхней части пружины.
Идеальное уплотнение обеспечивается даже после повышенного числа циклов
5. Катаный вал.
Меньший износ уплотнений благодаря низкой шероховатости (0,1 мкм Ra) вала, облегчающей качение.
6. Уравновешенный или самоустанавливающийся затвор.
Идеально приспосабливается к седлу в корпусе клапана, обеспечивая максимальное уплотнение.
Сертификат взрывобезопасности (ATEX).
Позволяет монтаж даже в потенциально взрывоопасной среде. |
ОБЩИЕ ХАРАКТЕРИСТИКИ:
Присоединения резьбового клапана EN 10226-1 Rp (ex ISO 7/1) для клапанов Ares. Другие виды присоединений по запросу.
Установка в любом положении: горизонтальном, вертикальном, косом.
В диапазоне от 3/8 до 2 дюймов предлагаются двухсторонние исполнения, односторонние нормально закрытые над и под золотником), односторонние нормально открытые под золотником.
Различные исполнения приводов в разных сочетаниях с арматурой, возможность перекрытия потока над или под золотником обусловливают многочисленность исполнений автоматической арматуры.
Необходимое управляющее давление для привода и соответствующий код арматуры выбирать в зависимости от типа арматуры и дифференциала давления ΔP перекрываемой среды перед арматурой и после неё.
УПРАВЛЯЮЩАЯ СРЕДА
Управляющая среда: промасленный или осушённый сжатый воздух, газы и нейтральные текучие среды;
Температура окружающей среды: от -10°C до +60° C
РАБОЧАЯ СРЕДА
Воздух, вода, спирт, масло, топливо, солевые растворы, пар, и тд..(так же совместимы с A 351 CF8M O CuSn5Zn5Pb5-B )
Давление при использовании от 0 до 16 / 25 бар (пар до 180°C от 0 до 10 бар) в зависимости от типоразмера и выбранного исполнения (см. документацию).
Температура от -10°C до +180°C.
Максимальная вязкость 600 сСт (мм2/с).
