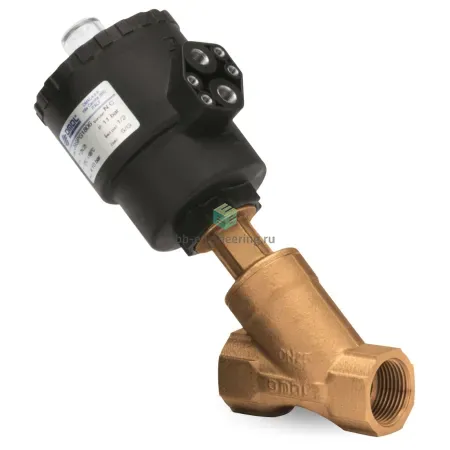

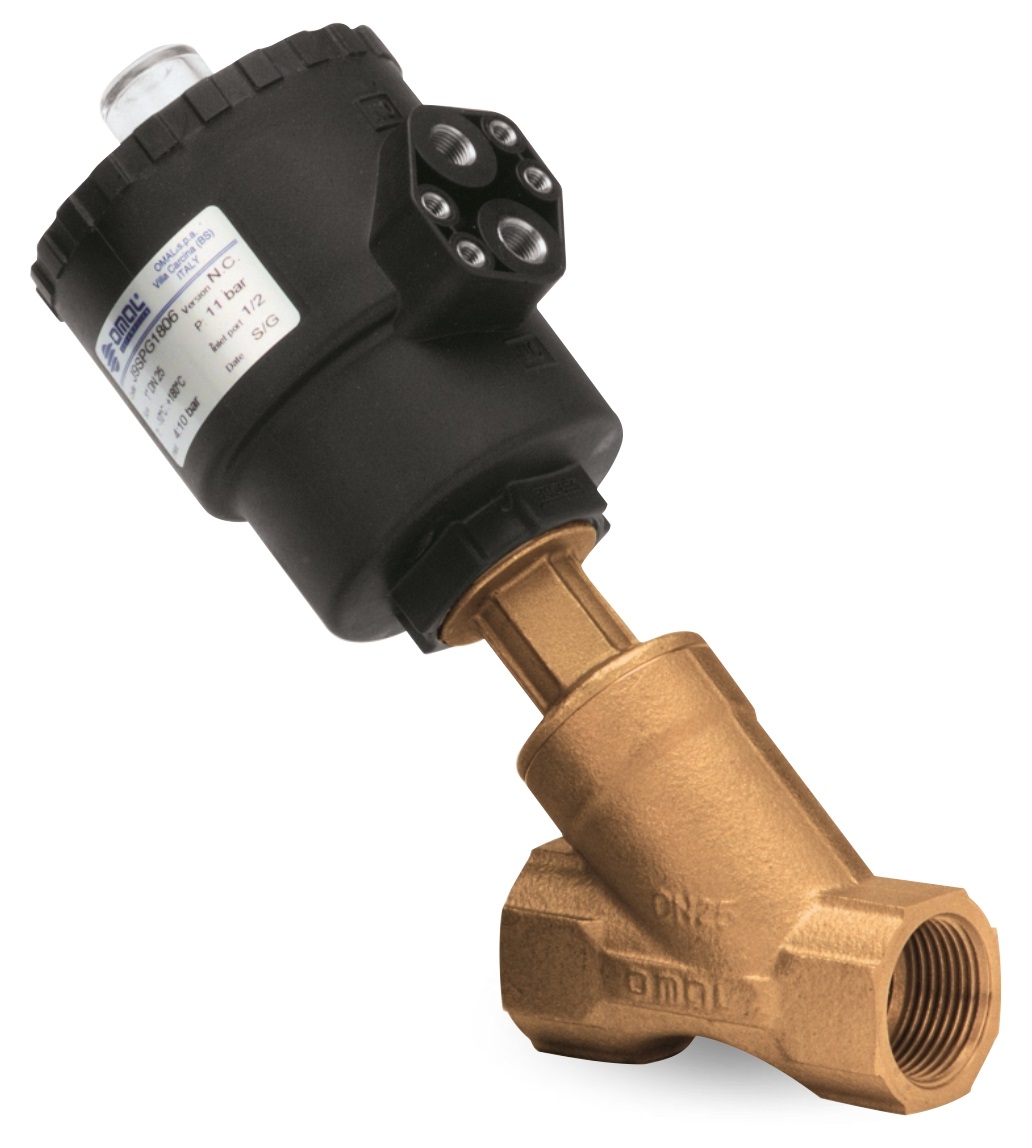

Описание J9DPG1808
Особенности:
- Высокий ресурс до 2.000.000 циклов
- Защита от гидроудара
- Привод вращается на 360°
- Любое пространственное расположение
- Концевые датчики положения
- Кислородное и взрывозащищенное исполнение (по запросу)
- фланцевое, приварное и кламповое присоединение (по запросу)
ПРЕИМУЩЕСТВА:
ZEUS
|
| 1.Уплотнение в цилиндре, а не на поршне. |
ОБЩИЕ ХАРАКТЕРИСТИКИ:
Присоединения резьбового клапана ISO 228/1 для клапанов Zeus. Другие виды присоединений по запросу.
Установка в любом положении: горизонтальном, вертикальном, косом.
В диапазоне от 3/8 до 2 дюймов предлагаются двухсторонние исполнения, односторонние нормально закрытые над и под золотником), односторонние нормально открытые под золотником.
Различные исполнения приводов в разных сочетаниях с арматурой, возможность перекрытия потока над или под золотником обусловливают многочисленность исполнений автоматической арматуры.
Необходимое управляющее давление для привода и соответствующий код арматуры выбирать в зависимости от типа арматуры и дифференциала давления ΔP перекрываемой среды перед арматурой и после неё.
УПРАВЛЯЮЩАЯ СРЕДА
Управляющая среда: промасленный или осушённый сжатый воздух, газы и нейтральные текучие среды;
Температура окружающей среды: от -10°C до +60° C
РАБОЧАЯ СРЕДА
Воздух, вода, спирт, масло, топливо, солевые растворы, пар, и тд..(так же совместимы с A 351 CF8M O CuSn5Zn5Pb5-B )
Давление при использовании от 0 до 16 / 25 бар (пар до 180°C от 0 до 10 бар) в зависимости от типоразмера и выбранного исполнения (см. документацию).
Температура от -10°C до +180°C.
Максимальная вязкость 600 сСт (мм2/с).
Автор
Антон Бобров
Характеристики J9DPG1808
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Диапазон давления, подводимого к каналу питания пилота и необходимого для нормальной работы распределителя.
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
- PN16
Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.
Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:
Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.
Kv - это метрический аналог Cv, определенный как:
Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м3/час.
Связь между Cv и Kv:
Cv = 1,16 * Kv
Kv = 0,853 * Cv
- 35 м3/ч
- DIN 259
- DIN ISO 228
- ISO 228/1
- G1/8
- бензин
- вода
- воздух
- масло
- пар
- спирт
- -10 ÷ 180 °C
- любое
- 600 сСт
