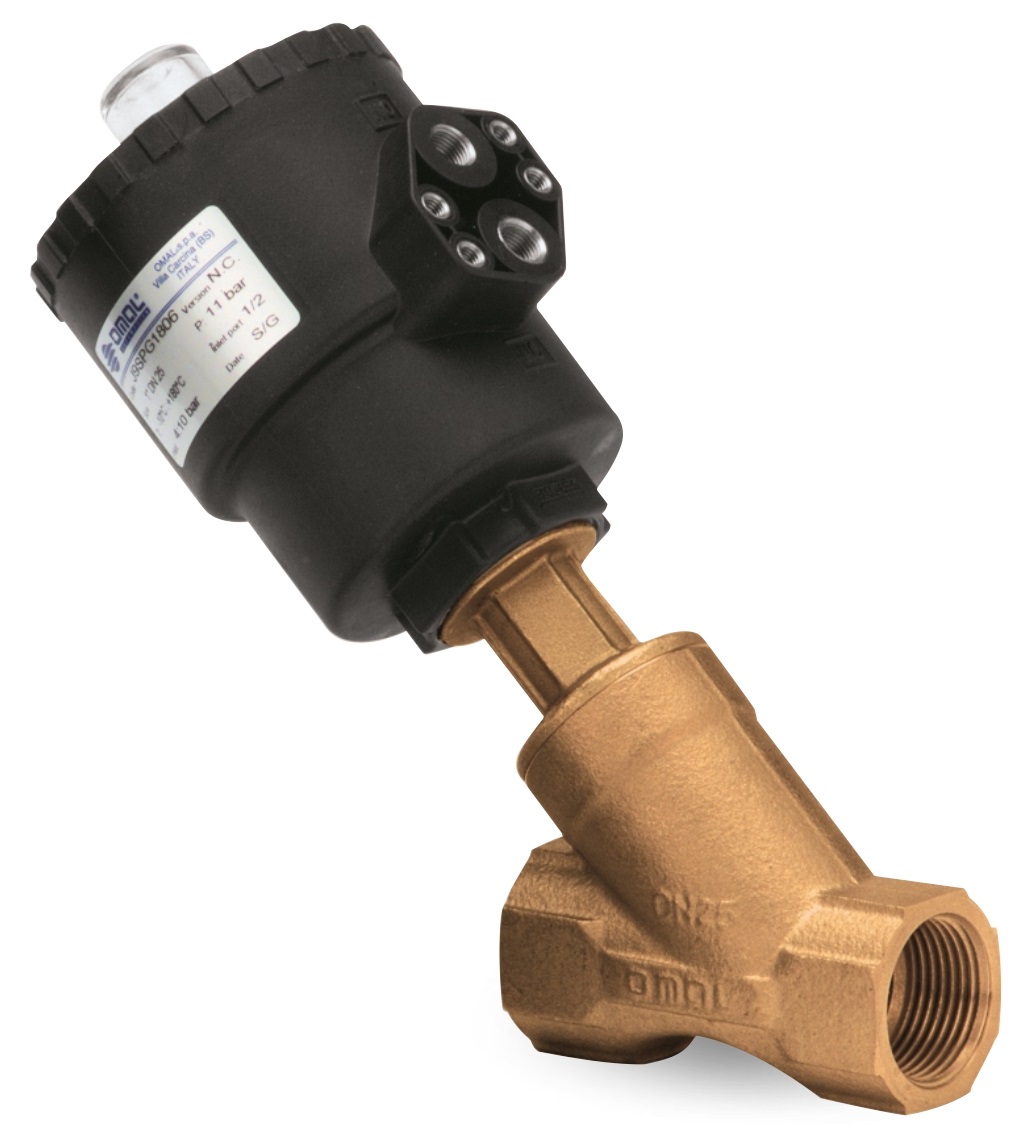

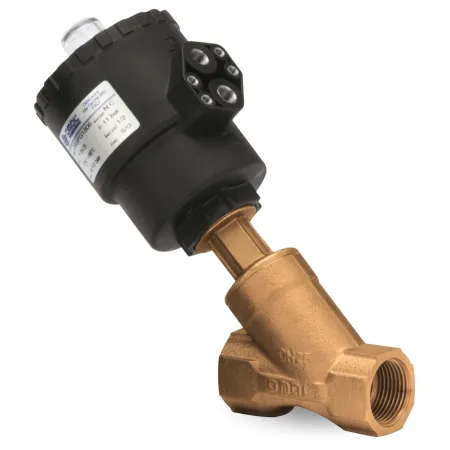

Описание J9SPG1605
Особенности:
- Высокий ресурс до 2.000.000 циклов
- Защита от гидроудара
- Привод вращается на 360°
- Любое пространственное расположение
- Концевые датчики положения
- Кислородное и взрывозащищенное исполнение (по запросу)
- фланцевое, приварное и кламповое присоединение (по запросу)
ПРЕИМУЩЕСТВА:
ZEUS
|
| 1.Уплотнение в цилиндре, а не на поршне.
Увеличен ход привода и соединённого с ним затвора, что обеспечивает увеличение проходного сечения седла (меньше потеря нагрузки).
Меньше износ уплотнения.
2.Вкладыши головки управления из нержавеющей стали 303 SS.
Значительно повышается стойкость к коррозии, обусловленной внешними воздействующим факторами.
3.От DN 63 металлический поршень с НИКЕЛЕВЫМ ХИМИЧЕСКИМ покрытием (10-15 мкм).
Благодаря большей твёрдости поверхности (700-750 ед. по Викерсу) снижается износ поршня.
4.Подпружиненные уплотнения.
Обеспечивают устранение люфта из-за износа, вызванного линейным перемещением вала, предотвращая утечки наружу.
Позволяют поддерживать прижим шевронных манжет (кольцевых уплотнений V-образного профиля), предотвращая утечки даже при значительных колебаниях температуры.
5.Прокладки типа "Шеврон" ("v") с 4 прокладками в нижней части
Идеальное уплотнение обеспечивается даже после повышенного числа циклов
6.Катаный вал.
Меньший износ уплотнений благодаря низкой шероховатости (0,1 мкм Ra) вала, облегчающей качение.
7.Уравновешенный или самоустанавливающийся затвор.
Идеально приспосабливается к седлу в корпусе клапана, обеспечивая максимальное уплотнение.
Сертификат взрывобезопасности (ATEX).
Позволяет монтаж даже в потенциально взрывоопасной среде.
Сертификат соответствия Директиве 97/23/EC (PED)
Полное соответствие европейским стандартам безопасности оборудования, работающего под давлением |
ОБЩИЕ ХАРАКТЕРИСТИКИ:
Присоединения резьбового клапана ISO 228/1 для клапанов Zeus. Другие виды присоединений по запросу.
Установка в любом положении: горизонтальном, вертикальном, косом.
В диапазоне от 3/8 до 2 дюймов предлагаются двухсторонние исполнения, односторонние нормально закрытые над и под золотником), односторонние нормально открытые под золотником.
Различные исполнения приводов в разных сочетаниях с арматурой, возможность перекрытия потока над или под золотником обусловливают многочисленность исполнений автоматической арматуры.
Необходимое управляющее давление для привода и соответствующий код арматуры выбирать в зависимости от типа арматуры и дифференциала давления ΔP перекрываемой среды перед арматурой и после неё.
УПРАВЛЯЮЩАЯ СРЕДА
Управляющая среда: промасленный или осушённый сжатый воздух, газы и нейтральные текучие среды;
Температура окружающей среды: от -10°C до +60° C
РАБОЧАЯ СРЕДА
Воздух, вода, спирт, масло, топливо, солевые растворы, пар, и тд..(так же совместимы с A 351 CF8M O CuSn5Zn5Pb5-B )
Давление при использовании от 0 до 16 / 25 бар (пар до 180°C от 0 до 10 бар) в зависимости от типоразмера и выбранного исполнения (см. документацию).
Температура от -10°C до +180°C.
Максимальная вязкость 600 сСт (мм2/с).
