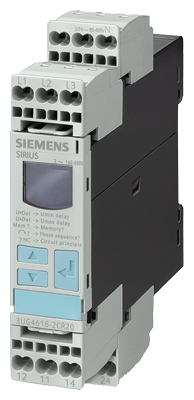

Реле контроля однофазного тока 3UG

Обзор

Однофазные реле контроля AC и DC (переменного и постоянного) тока относительно установленного порога срабатывания на повышение и понижение. Они различаются отношением их диапазонов измерения и типом напряжения.

Особенности

• Исполнения с широким допустимым диапазоном напряжений
• Настраиваемые значения на повышение напряжения, понижение напряжения и контроля напряжения в технике "окна"
• Свободно конфигурируемая выдержка времени  реакция на переустановку
• Установочная ширина 22.5 мм
• Постоянное отображение ФАКТИЧЕСКОЙ величины и сообщения о состоянии
• Все исполнения со съемными клеммными блокам
• Все исполнения  с винтовыми зажимами  или альтернативно с инновационными пружинными зажимами

Область применения

• Контроль повышения и понижения напряжения
• Контроль функциональных возможностей и электрических нагрузок
• Контроль обрыва цепи
• Пороговый выключатель для 4 сигнальных элементов от 4 до 20 мА

Технические данные

3UG4621/3UG4622 monitoring relays

The 3UG4621 or 3UG4622 current monitoring relay is supplied with an auxiliary voltage of 24 V AC/DC or 24 to 240 V AC/DC and performs overshoot, undershoot or range monitoring of the current depending on parameterization. The device is equipped with a display and is parameterized using three buttons.

The measuring range extends from 3 to 500 mA or 0.05 to 10 A. The rms value of the current is measured. The threshold values for overshoot or undershoot can be freely configured within this range. If one of these threshold values is reached, the output relay responds according to the set principle of operation as soon as the tripping delay time I_Del has elapsed. This time and the ON-delay time t_onDel are adjustable from 0.1 to 20 s.

The hysteresis is adjustable from 0.1 to 250 mA or 0.01 to 5 A. The device can be operated with Manual or Auto RESET and on the basis of either the open-circuit or closed-circuit principle. The following options are available: response of the output relay when the control supply voltage U_s = ON is applied or not until the lower measuring range limit of the measuring current (I > 3 mA/50 mA) is reached. One output changeover contact is available as signaling contact.

With the closed-circuit principle selected upon application of the control supply voltage

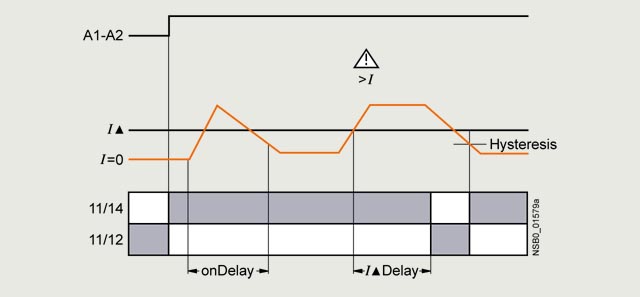

Current overshoot

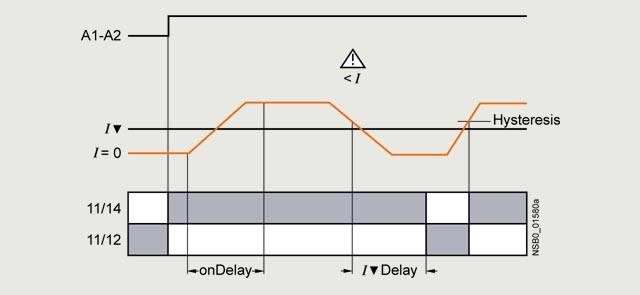

Current undershoot

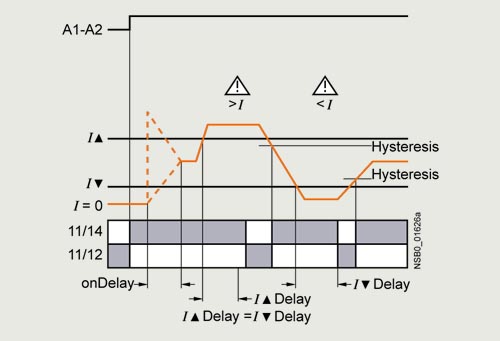

Range monitoring

Дальнейшая информация

For AC active currents I > 10 A it is possible to use 4NC current transformers as an accessory, see 4NC Current Transformers for Measuring Purposes.
