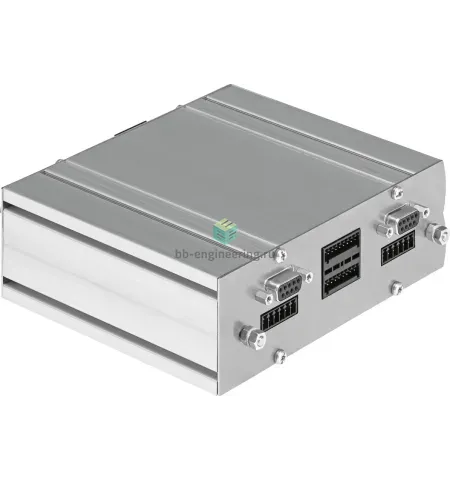

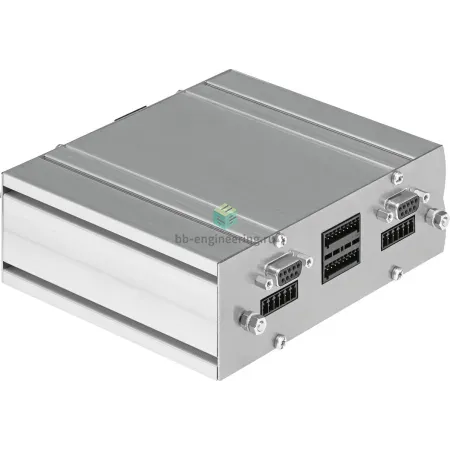

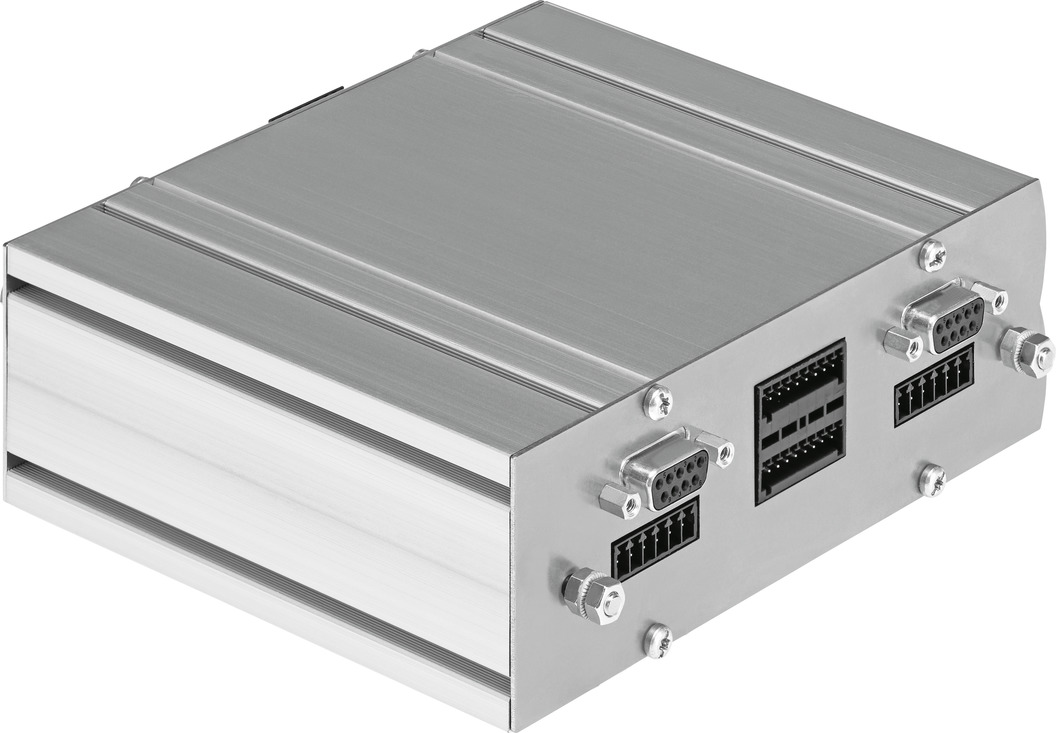

Описание CMXH-ST2-C5-7-DIOP 3605478
Электрическое подключение: разъём D-Sub 15-пин, клеммы • Класс защиты: IP20
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара CMXH-ST2-C5-7-DIOP 3605478 FESTO - Контроллер (система управления) на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики CMXH-ST2-C5-7-DIOP 3605478
Характеристики приводов
Макс. потребление тока для логического питания, удержания тормоза и вх./вых.
- 0,9 A
Примечание по тормозному резистору
- Встроенный тормозной резистор
Тормозное сопротивление
- 15 Ohm
Характеристики входов/выходов
Дискретные входы, количество
- 8
Нагрузка по току на один выход
- 100 мА
Общие характеристики
Номинальное напряжение, питание нагрузки DC
- 48 В пост.тока
Функция безопасности
- безопасное отключение момента (STO)
Характеристики контроллеров
Интерфейс промышленной шины
- RJ45 (розетка, 8-пиновая)
Протокол
- CANopen Slave
Режим работы контроллера
- Выбор набора
- Прямой режим
Допустимый диапазон, напряжение для логики
- ± 15 %
Допустимый диапазон, питание нагрузки
- ± 10 %
Коммуникационный профиль
- FHPP
Номинальное рабочее напряжение постоянного тока, питание логики
- 24 V
Потребление тока, питание логики без зажимного тормоза
- 0,2 A
Среда программирования
- FCT (Festo Configuration Tool)
Электрическое подключение
разъём D-Sub 15-пин, клеммы
Электрическое подключение 1
- разъём D-Sub 15-пин
Электрическое подключение 2
- клеммы
Размеры
- 50x149x130 мм
Монтаж
- на Н-рейке с помощью принадлежностей
- с винтами в пазах
Масса
700
г
Условия эксплуатации
Рабочая температура
- 0 ÷ 50 °C
Класс защиты
- IP20
Относительная влажность воздуха
- 0 - 90 %
- без образования конденсата
Дополнительные характеристики
Диагностика устройства
- Diagnostics memory
- Short circuit in motor winding
- System and motor-oriented diagnostics
- Undervoltage/overvoltage
Класс безопасности
- III
Методы переключения
- CAN-Bus
- E/A Stand-alone
- TCP/IP
Общее количество осей
- 2
Отображение состояния
- 7-сигментный дисплей
- LED
Параметры конфигурации
- Системные параметры
Поддержание напряжения питания при сбое
- 10 ms
Поддерживаемая кинематика
- Портальный манипулятор EXCM
Поддержка конфигурации
- FCT (Festo Configuration Tool)
Примечание по буферизации отключения питания
- 10 мс не соблюдаются при встроенном тормозе.
Светодиоды, относящиеся к продукту
- POWER: напряжение нагрузки
Сертифицировано для функций безопасности по ISO 13849 (PL)
- Изделие может быть использованов SRP/CS до категории 3, PL e
Производитель
FESTO
Артикул
3605478
Маркировка
CMXH-ST2-C5-7-DIOP
GTIN
Глобальный номер товара (англ. Global Trade Item Number; GTIN) предназначен для уникальной идентификации продукта в торговле. GTIN наносится на упаковку товара в виде штрихового кода. Основное правило международной системы автоматической идентификации – товарам с различными потребительскими свойствами (сорт, вес, вид, номер расцветки, номер модели, размер, цена и т. д.) должны присваиваться различные штриховые коды (товарные номера), чтобы у каждого товара был только свой уникальный GTIN (штриховой код).
4052568271527
