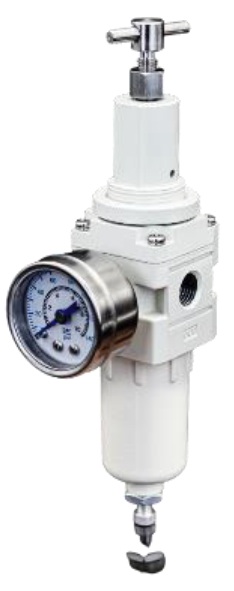

Описание LFRB-M-N12-010-B-PG-M-05-TT60
Назначение и принцип работы
Фильтр‑регулятор предназначен для подготовки сжатого воздуха в пневмосетях и блоках автоматики: очищает поток до 5 мкм и поддерживает заданное давление в диапазоне до 10 бар. Поршневой регулятор с встроенным манометром стабилизирует выходное давление при расходе до 2000 л/мин; конденсат собирается в алюминиевом стакане ёмкостью до 110 мл и удаляется вручную через сливной кран. Подключение NPT1/2 и типоразмер LFRB‑M‑1/2 соответствуют стандартным магистралям монтажной группы.
Ключевые особенности конструкции
Корпус и стакан выполнены из алюминия, рукоятка — нержавеющая сталь; поршневое исполнение обеспечивает минимальную чувствительность к перепадам расхода. Встроенный манометр даёт оперативную информацию о выходном давлении. Рабочая температура от −60 до +60 °C и вертикальное монтажное положение ±5° позволяют эксплуатировать изделие в тяжёлых и низкотемпературных условиях. Кронштейн упрощает стационарный монтаж.
Экспертные рекомендации по применению
Монтировать вертикально с учётом допуска ±5°, подключать через отсечной вентиль для обслуживания. Регулярно контролировать падение давления на фильтре — при росте перепада менять фильтрующий элемент. При эксплуатации в холоде предусмотреть меры против обледенения конденсата, периодически сливать накопившуюся жидкость (110 мл). Не превышать верхний предел 10 бар и рабочий расход 2000 л/мин; при критических режимах использовать предохранительные клапаны и дополнительные коалесцирующие ступени.
Ключевые параметры
| Параметр | Значение | Пояснение для инженера/наладчика |
|---|---|---|
| Подключение | NPT1/2 | Определяет совместимость с трубной обвязкой и фитингами. |
| Степень фильтрации | 5 мкм | Влияет на защиту клапанов и пневмоэлементов от механических загрязнений. |
| Диапазон регулирования давления | до 10 бар | Показывает максимальное регулируемое давление системы. |
| Стандартный номинальный расход | 2000 л/мин | Необходимо для оценки пропускной способности при пиковых потреблениях. |
| Тип слива конденсата | ручной | Влияет на режимы обслуживания и риски накопления влаги в колбе. |
Советы специалистов
- Подбирайте степень фильтрации исходя из требований downstream-оборудования: клапаны и цилиндры часто требуют ≥5 мкм или точнее для предотвращения износа.
- Проверяйте, что номинальный расход фильтр-регулятора превышает пик потребления линии с запасом, иначе возможны просадки давления в циклах.
- Сверяйте рабочий диапазон регулирования с реальным рабочим давлением системы, а не только с максимальным допускаемым давлением.
- Для влажных сетей учитывайте удобство контроля состояния колбы и тип слива конденсата — ручной слив удобен в редких циклах, автоматический — при частых накоплениях.
- При замене на аналог проверяйте направление потока, наличие манометра, кронштейна и монтажные размеры, а не только резьбу.
Практический приём: если оборудование чувствительно к перепадам давления, ставьте фильтр-регулятор максимально близко к потребителю и выбирайте модель с запасом по расходу, чтобы сохранить стабильность на пиковых циклах.
Частая ошибка: выбирают фильтр-регулятор только по размеру резьбы и внешнему виду, но не учитывают степень фильтрации, диапазон регулирования, фактический расход и тип слива конденсата, из-за чего в систему попадает влага и давление после узла становится нестабильным.
- Модели с малой пропускной способностью не подходят для линий с высоким импульсным или постоянным расходом воздуха.
- Стандартные колбы и уплотнения не всегда подходят для низких температур или сильной вибрации.
- Если требуется многоступенчатая подготовка воздуха или сверхточная фильтрация, одного фильтр-регулятора может быть недостаточно.
- На линии упаковки: регулирование 6–8 бар при расходе 1500 л/мин; установлен фильтр-регулятор NPT1/2 с 5 мкм фильтром для защиты клапанов — просадки исчезли после увеличения пропускной способности на 30%.
- На прессе: рабочее давление 7 бар, расход до 2000 л/мин, влага в сети — заменили на модель с удобным доступом к стакану и ручным сливом, эксплуатация при −20 °C стабильна.
- В лабораторной линии: низкотемпературная среда −40 °C, подключение NPT1/2, нужна алюминиевая конструкция и нержавеющая рукоятка — установка обеспечила совместимость по монтажу и отказоустойчивость при вибрации.
Сопутствующие товары: манометры, кронштейны, сменные фильтроэлементы, фитинги.
FAQ
Зачем в пневмосистеме нужен фильтр-регулятор?
Фильтр-регулятор объединяет очистку воздуха от частиц и влаги с регулированием давления, защищая пневмоаппаратуру и обеспечивая стабильное рабочее давление.
Как подобрать степень фильтрации?
Выбирайте степень фильтрации по требованиям downstream-оборудования: для клапанов и точных приводов обычно 5 мкм или мельче; критические применеия требуют многоступенчатой очистки.
Почему нельзя выбирать фильтр-регулятор только по размеру резьбы?
Резьба обеспечивает механическое подключение, но не гарантирует нужную пропускную способность, диапазон регулирования, наличие манометра или правильное направление потока.
Как расход и диапазон регулирования давления влияют на выбор?
Расход определяет минимально допустимую пропускную способность устройства, а диапазон регулирования должен покрывать рабочее давление системы с запасом для стабильности при пиковых нагрузках.
Какой тип слива конденсата лучше для конкретных условий и что проверить при замене?
Для редких накоплений подходит ручной слив, для постоянной влажности — автоматический; при замене проверьте направление потока, манометр, кронштейн и монтажные размеры.
Автор
Антон Бобров
Характеристики LFRB-M-N12-010-B-PG-M-05-TT60
- -60 ÷ 60 °C
