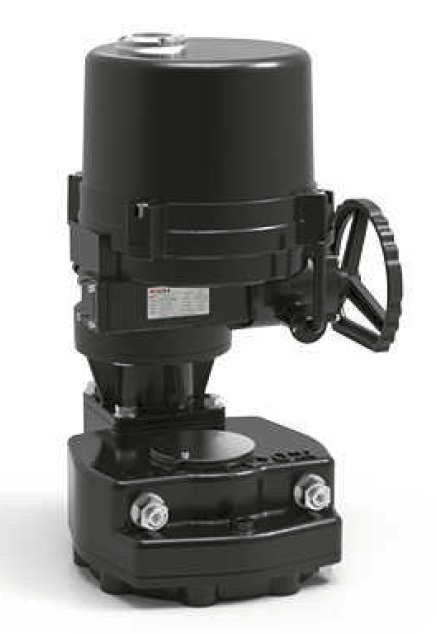

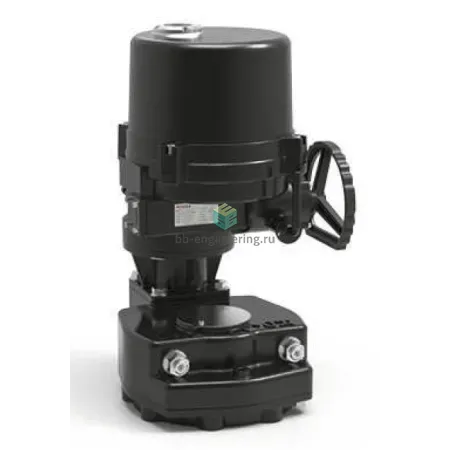

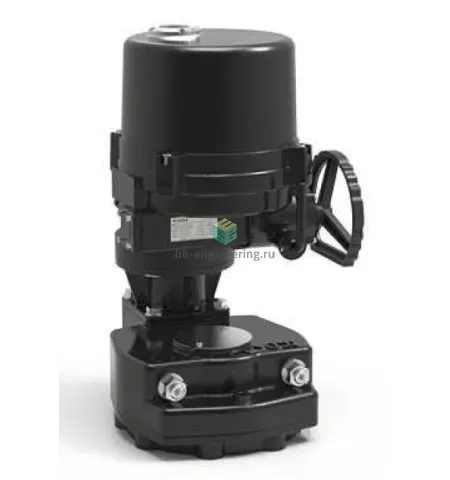

LQ4JS-300 (AC220V-F16/F25) HELI - Электропривод запорной арматуры, 220 V AC, 3000 Нм, F16/F25, 180 Вт

Четвертьоборотный электропривод LQ представляет собой новейшую разработку. Он предназначен для автоматизации дисковых затворов, шаровых кранов и прочей арматуры с углом поворота 90 градусов. Привод используется для открытия, закрытия или регулировки арматуры в местном или дистанционном режимах управления.

Электропривод LQ широко применяется в различных отраслях, включая электроэнергетику, металлургию, нефтяную, химическую, пищевую, текстильную, бумажную, фармацевтическую промышленность, а также на водопроводных станциях и в системах очистки сточных вод.

Степень защиты привода LQ соответствует классу IP67. Устройство может быть выполнено вовзрывозащищенном исполнении (например, в в данной модели d II BT6 и d II CT6).

Механические характеристики

• Корпус: корпус из алюминиевого сплава покрыт полиэфирным порошком, который может применяться в различных суровых условиях работы;
• Механизм передачи: имеет прецизионный механизм двойной червячной передачи, низкий уровень шума и высокий выходной крутящий момент;
• Функция самоблокировки: механизм двойной червячной передачи имеет функцию самоблокировки для предотвращения реверсивного хода;
• Двигатель: специально разработанный асинхронный двигатель со встроенной тепловой защитой для предотвращения перегрева двигателя, уровень изоляции равен уровню F;
• Внешнее механическое ограничение: предотвращает превышение хода при отказе концевого выключателя;
• Муфтовый переключатель: обеспечивает защиту от перегрузки, когда крутящий момент клапана слишком велик, (по одному - для закрытия и открытия);
• Концевой выключатель: может точно определять положение клапана, вспомогательный выключатель может выдавать сигнал на сухом контакте;
• Клеммные колодки: клеммные колодки с пружинным зажимом, проводка прочная и может использоваться в условиях вибрации;
• Обогреватель: обогрев предотвращает образование конденсата;
• Механизм сцепления: переведите рычаг переключателя в положение, чтобы управлять штурвалом, при включения двигателя рычаг переключателя автоматически вернется в исходное положение;
• Штурвал: при работе со штурвалом арматуру можно открывать или закрывать в случае отключения питания или аварийной ситуации.

Электрические характеристики

• Автоматический контроль последовательности фаз и защита от фазового отключения;
• дистанционное управление поддерживает уровень напряжения DC24V;
• удобный и гибкий способ подключения пользователя: ручка на коробке с подсвеченными опциональными кнопками имеет герметическую конструкцию для улучшения характеристик герметизации всего механизма: 5 сухих контактов указывают рабочее состояние электрического устройства, что удобно для системы DCS для мониторинга DENSO: установлено реле контроля электрического устройства, которое подаёт полный сигнал о неисправности, в случае её возникновения, в систему DCS;
• при необходимости ручку переключения можно заблокировать обычным навесным замком тем самым обеспечив работу устройства без несанкционированного доступа.
