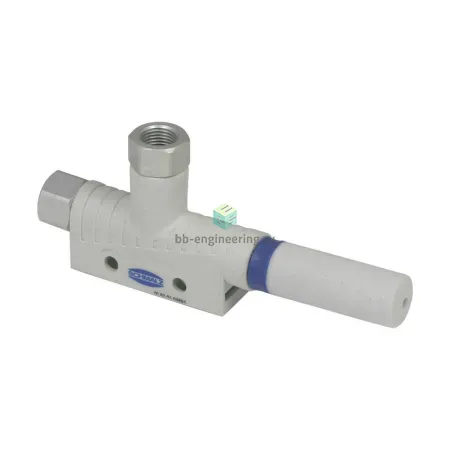

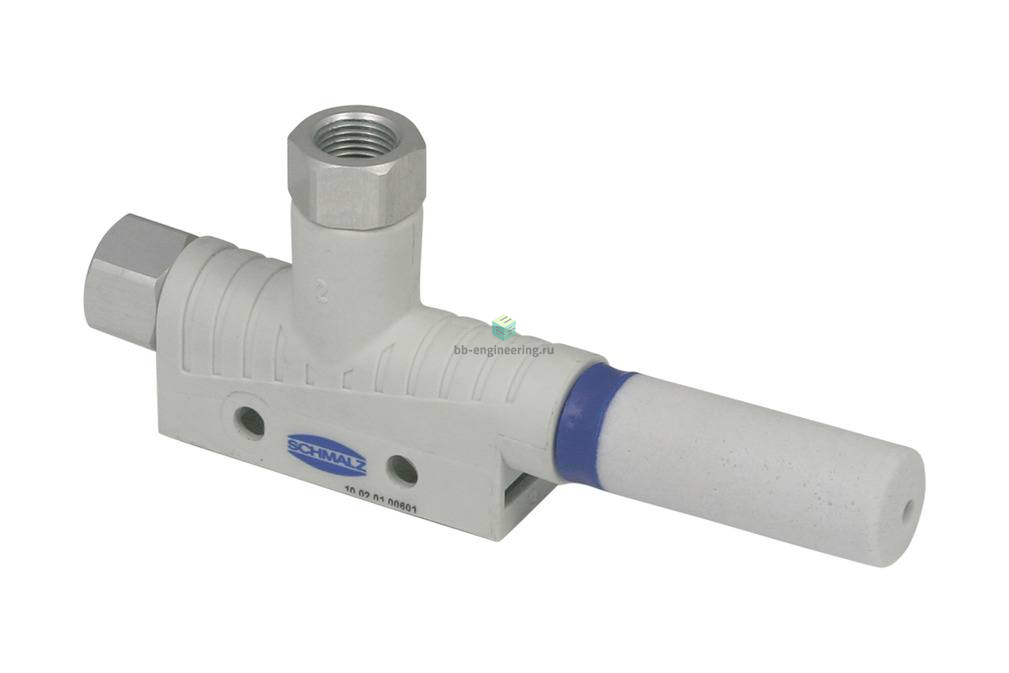

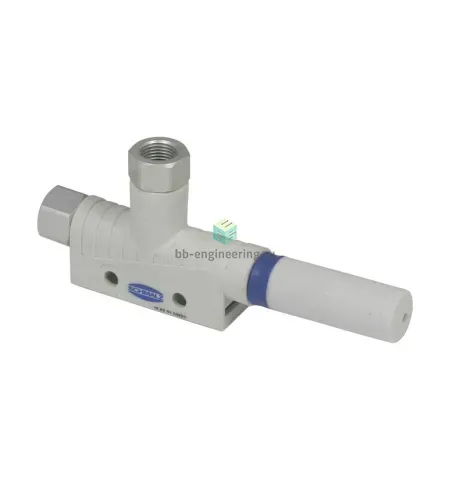

Описание MBP-10-SDA 10.02.01.00601/A
Базовый эжектор с легковеснымпластмассовым кожухом
Особенности серии
- Базовый эжектор в пластмассовом корпусе для использования в системах подачи
- Перемещение электронных компонентов
- Использование в системах сепарации для механической обработки пластмассы и листового металла
- Построение эжекторных блоков для децентрализованного индивидуального управления присосками
- Компактный, легкий полимерный корпус оптимизирован для децентрализованной подачи вакуума в процессах с высокой динамикой
- Точная градация мощности (шесть ступеней) для минимального расхода воздуха
- Компактность и удобство монтажа, так как соединения могут быть на выбор с резьбой или вставными
- Открытый, удобный в техобслуживании глушитель
КОНСТРУКЦИЯ
- Цельный корпус (2) из легкого ударопрочного пластика
- Подсоединение сжатого воздуха (5) и вакуума (1) посредством быстродействующей вставной муфты (S01-S03) или резьбовых отверстий (G01-G03)
- Открытый глушитель (3)
- Вакуум-генератор с одним соплом, доступный в шести номиналах мощности, от 0,5 до 2,5 мм
- Может крепиться горизонтально посредством монтажных отверстий (4) или вертикально с основанием на монтажной пластине
- Опциональное крепление с помощью монтажной пластины и монтажного комплекта на DIN-рейках
Чертёж
 |
|
Характеристики MBP-10-SDA 10.02.01.00601/A
Характеристики вакуумной техники
Макс. скорость всасывания относительно атмосферного давления
- 37.7
Макс. вакуум
- -0.85
Диаметр сопла Лаваля
1
Потребление воздуха, всасывание
- 48
Общие характеристики
Уровень шума при номинальном рабочем давлении
- 59
Условия эксплуатации
Рабочее давление
- 3 ÷ 6
Рабочая температура
- 0 ÷ 60
