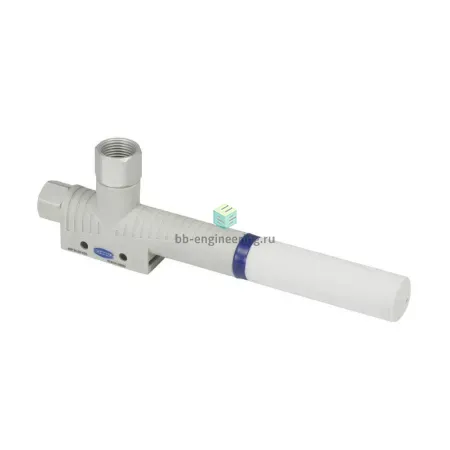

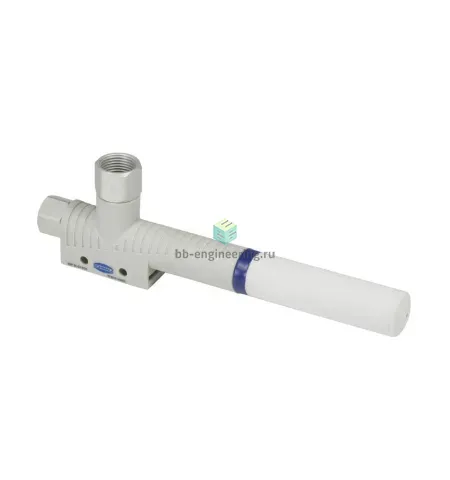

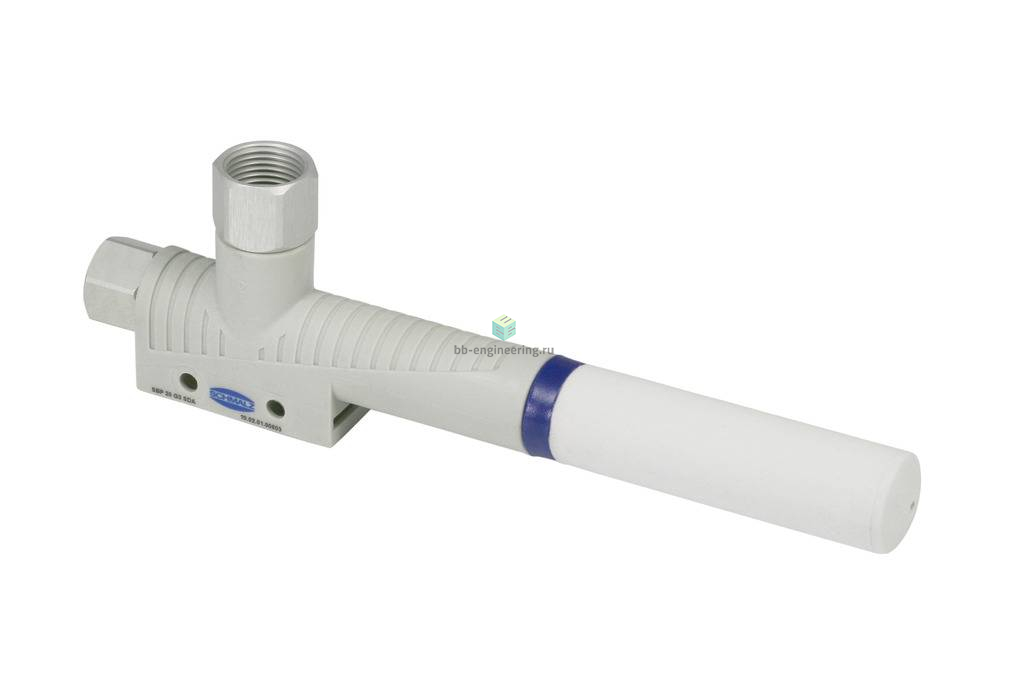

Описание MBP-25-SDA 10.02.01.00604/A
Базовый эжектор с легковеснымпластмассовым кожухом
Особенности серии
- Базовый эжектор в пластмассовом корпусе для использования в системах подачи
- Перемещение электронных компонентов
- Использование в системах сепарации для механической обработки пластмассы и листового металла
- Построение эжекторных блоков для децентрализованного индивидуального управления присосками
- Компактный, легкий полимерный корпус оптимизирован для децентрализованной подачи вакуума в процессах с высокой динамикой
- Точная градация мощности (шесть ступеней) для минимального расхода воздуха
- Компактность и удобство монтажа, так как соединения могут быть на выбор с резьбой или вставными
- Открытый, удобный в техобслуживании глушитель
КОНСТРУКЦИЯ
- Цельный корпус (2) из легкого ударопрочного пластика
- Подсоединение сжатого воздуха (5) и вакуума (1) посредством быстродействующей вставной муфты (S01-S03) или резьбовых отверстий (G01-G03)
- Открытый глушитель (3)
- Вакуум-генератор с одним соплом, доступный в шести номиналах мощности, от 0,5 до 2,5 мм
- Может крепиться горизонтально посредством монтажных отверстий (4) или вертикально с основанием на монтажной пластине
- Опциональное крепление с помощью монтажной пластины и монтажного комплекта на DIN-рейках
Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара MBP-25-SDA 10.02.01.00604/A Шмальц - Вакуумный эжектор, сопло 2.5 мм, G3/8-G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики MBP-25-SDA 10.02.01.00604/A
Характеристики вакуумной техники
Макс. скорость всасывания относительно атмосферного давления
- 215 л/мин
Макс. вакуум
- -0.85 бар
Диаметр сопла Лаваля
2.5
мм
Потребление воздуха, всасывание
- 311 л/мин
Общие характеристики
Уровень шума при номинальном рабочем давлении
- 70 dB(A)
Подключение
G3/8-G1/4
Вход (канал 1/P)
- G1/4
Выход (каналы 2/A, 4/B)
- G3/8
Масса
50
г
Условия эксплуатации
Рабочее давление
- 3 ÷ 6 бар
Рабочая температура
- 0 ÷ 60 °C
