Описание
Клапан MCD является перепускным предохранительным клапаном прямого действия в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.Клапан может быть смонтирован со всеми модульными клапанами CETOP 03 без использования трубопроводов, а только с помощью соответствующих шпилек или болтов.
Данный клапан доступен в вариантах для одиночного регулирования на одной контролируемой магистрали и для двойного регулирования на двух контролируемых магистралях с четырьмя различными диапазонами регулирования давления.
Этот клапан обычно используется в качестве ограничителя давления в гидравлической системе или ограничителя перепадов давления, возникающих в ходе работы гидравлических исполнительных механизмов.
Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой и стопорной гайкой, а также с ограничением максимального хода регулирования.
Клапан может быть смонтирован со всеми распределителями CETOP 03 (DS3, DSH3, DT03).
Код для заказа:
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 |
| MCD | 2 | SP | 51 | N | K |
| 1 | Перепускной предохранительный клапан прямого действия по стандарту CETOP 03 | |
| 2 | Диапазон регулировки давления | 2 = до 25 бар 3 = до 70 бар 4 = до 140 бар 5 = до 210 бар 6 =до 350 бар |
| 3 | Вариант исполнения | SP = одиночный на магистрали P со сбросом в T SAT = одиночный на магистрали A со сбросом в T SBT = одиночный на магистрали B со сбросом в T DT = двойной на магистралях A - B со сбросом в T D = двойной на магистралях A - B с перекрестными сбросами SB = одиночный на магистрали B со сбросом в A |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 |
| 5 | Уплотнения | N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Регулировка | Пропустить для регулировки винтом с потайной шестигранной головкой К = регулировочная ручка |
Пример кода для заказа: MCD3-SP/51N/K - клапан предохранительный модульный монтаж, 0-70, P-T, рукоятка

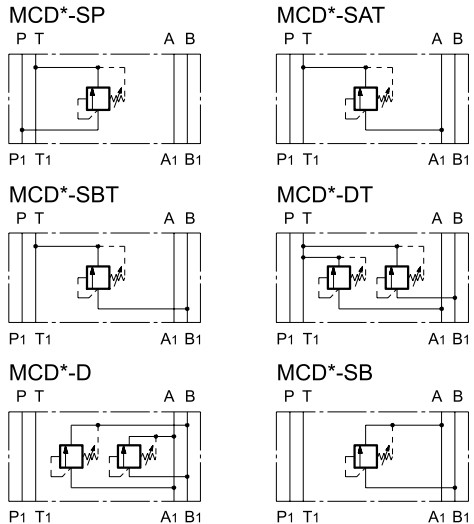

Обозначение на гидравлических схемах:
Характеристики Артикул MCD Типоразмер DN6 Рабочее давление 350 бар Расход до 50 л/мин Температура эксплуатации -20...+80 ºС Дополнительно Различные схемы исполнения Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Гарантия 2 года
