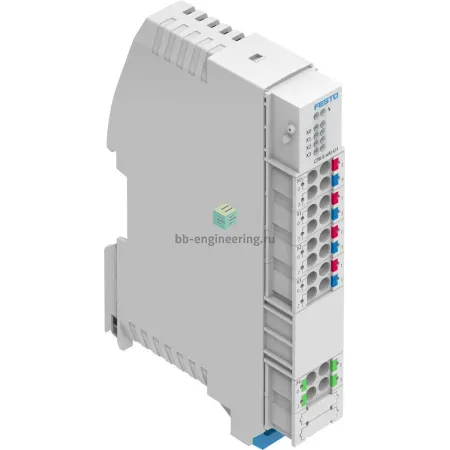

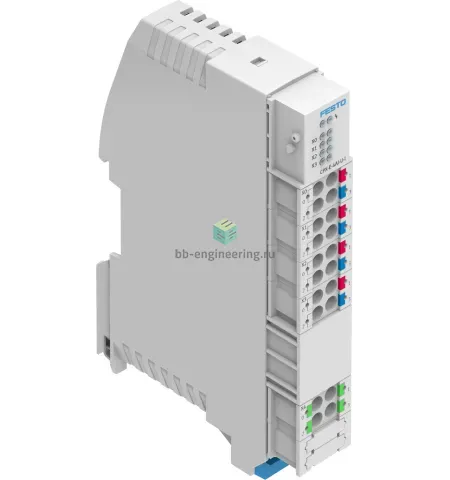

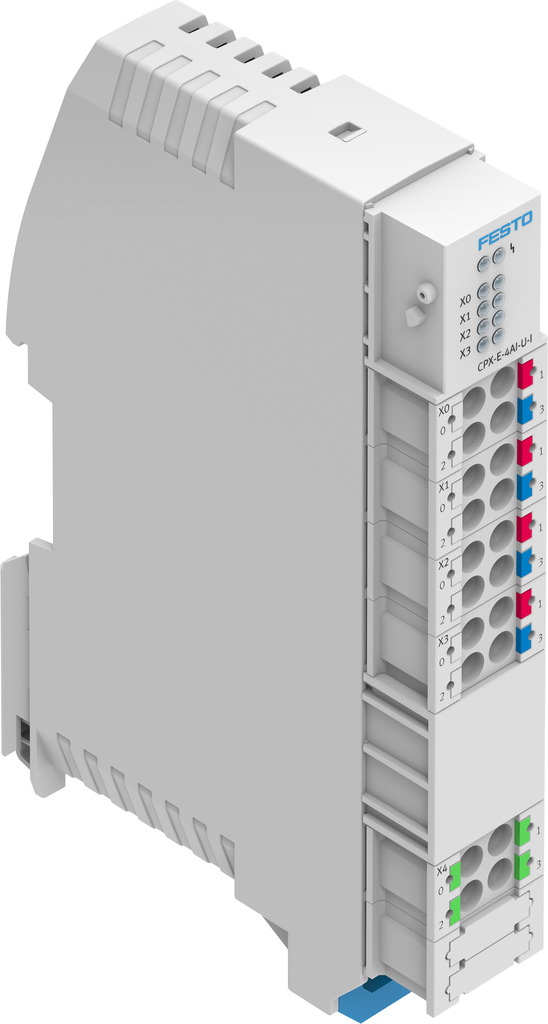

Описание CPX-E-4AI-U-I 4080493
Класс защиты: IP20 • Материал корпуса: полиамид (PA)
Характеристики CPX-E-4AI-U-I 4080493
Характеристики входов/выходов
Аналоговые входы, количество
- 4
Аналоговый вход
4 ÷ 20 мА/0 ÷ 20 мА/0 ÷ 10 В/1 ÷ 5 В
Макс. остаточный ток входа на модуль
- 1,4 A
Максимальное кол-во адресов для входов
- 8 Byte
Общие характеристики
Повторяемость
- 0.1% при 25 °C
Характеристики контроллеров
Диагностика с помощью светодиодов
- ошибка на канал ,
- ошибка на модуль
Макс. длина линии
- 30 m ,
- С защитой
Размеры Д x Ш x В
- 18,9x76,6x124,3 мм
Монтаж
- с верхней рейкой
Масса
96
г
Монтажный шаг
- 18.9 мм
Условия эксплуатации
Рабочая температура
- -5 ÷ 50 °C
Класс защиты
- IP20
Относительная влажность воздуха
- 95 % ,
- без образования конденсата
Защита от короткого замыкания
- Внутренний электронный защитный предохранитель для модуля
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
пластик
Корпус
полиамид (PA)
Замечания по материалу
- содержит PWIS вещества
Дополнительные характеристики
Диагностика по шине
- Верхняя граница значения не соблюдается ,
- Короткое замыкание/перегрузка в питании датчика ,
- Нижний предел значения не соблюдается ,
- Обрыв провода ,
- Ошибка параметра ,
- ошибка параметризации ,
- Перегрузка на аналоговых входах ,
- Пониженный/превышенный расход
Допустимые отклонения напряжения для электроники/датчиков
- ± 25 %
Ошибка - выход за пределы допустимого диапазона температур окружающей среды
- ± 0,3 %
Параметры канала
- Диагностика для верхнего предела ,
- Диагностика для нижнего предела ,
- Диагностика обрыва провода ,
- Диагностика ошибки параметра ,
- Диагностика пониженного/превышенного расхода ,
- Диапазон сигнала на канал ,
- Нижний/верхний пределы ,
- Сглаживающий фактор
Параметры модуля
- Деактивация питания датчика ,
- Диагностика короткого замыкания для питания датчика ,
- Диагностика ошибки параметризации ,
- Диагностика перегрузки на аналоговом выходе ,
- Контроль предельных значений гистерезиса ,
- Поведение после короткого замыкания/перегрузки ,
- Поведение после перегрузки на аналоговых входах ,
- Формат данных аналоговых входов
Поддержание напряжения питания при сбое
- 10 ms
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
- typ. 70 mA
Примечание по окружающей температуре
- -5 - 60 °C для вертикального монтажа
