Описание
Клапан MZD является трехлинейным редукционным клапаном прямого действия золотникового типа. В нормальном положении он обычно открыт и гидравлическая жидкость свободно проходит из магистрали P1 в магистраль P.
На золотник с одной стороны действует давление в магистрали P, а с другой - регулировочная пружина. Когда давление в магистрали P превышает значение, установленное с помощью пружины, клапан закрывается до тех пор, пока давление в P (сниженное) не сравняется с заданным.
Конструкция клапана обеспечивает хорошую регулировочную чувствительность при пониженном дренажном стоке. Дренаж соединен с магистралью T внутри клапана.
Трехлинейная конструкция обеспечивает защиту вторичного контура от скачков давления, так как она допускает наличие обратного потока из исполнительного механизма в сливную магистраль T.
Клапан сделан в модульном исполнении с отверстиями, соответствующими стандартам CETOP и ISO, и может быть быстро, без использования труб, смонтирован с электромагнитными клапанами CETOP 03 (DS3, DSH3, DT03).
Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой. По требованию, он может быть укомплектован регулировочной ручкой SICBLOC.
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 |
| MZD | 3 | A | M | 50 | V |
| 1 | Редукционный клапан прямого действия модульного исполнения по стандарту CETOP 03 | |
| 2 | Диапазон регулировки давления | 2 = до 35 бар 3 = до 70 бар 4 = до 140 бар 5 = до 280 бар |
| 3 | Вариант исполнения | Пропустить для варианта со снижением давления в магистрали P и с размещением регулятора на стороне B A = снижение давления в магистрали A и полное давление в магистрали B с размещением регулятора на стороне B B = снижение давления в магистрали B и полное давление в магистрали A с размещением регулятора на стороне B RP = снижение давления в магистрали P с размещением регулятора на стороне A RA = снижение давления в магистрали A и полное давление в магистрали B с размещением регулятора на стороне A RB = снижение давления в магистрали B и полное давление в магистрали A с размещением регулятора на стороне A |
| 4 | Регулировка | Пропустить для регулировки винтом с потайной шестигранной головкой M = регулировочная ручка SICBLOC |
| 5 | Номер серии | 50 = для MZD*, MZD*/RP, MZD*/A, MZD*/RA, MZD*/B 51 = для MZD*/RB Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 |
| 6 | Уплотнения | Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
MZD* = снижение давления в магистрали Р, дренаж соединен с магистралью Т.
MZD*/A, MZD*/RA = снижение давления в магистрали А перед исполнительным механизмом и максимальное давление в магистрали В, дренаж соединен с магистралью Т.
MZD*/B, MZD*/RB = снижение давления в магистрали В перед исполнительным механизмом и максимальное давление в магистрали А, дренаж соединен с магистралью Т.
Пример кода для заказа: MZD3/B/M/50 - клапан редукционный, модульный монтаж, 10 - 70 бар, B-T, ручка

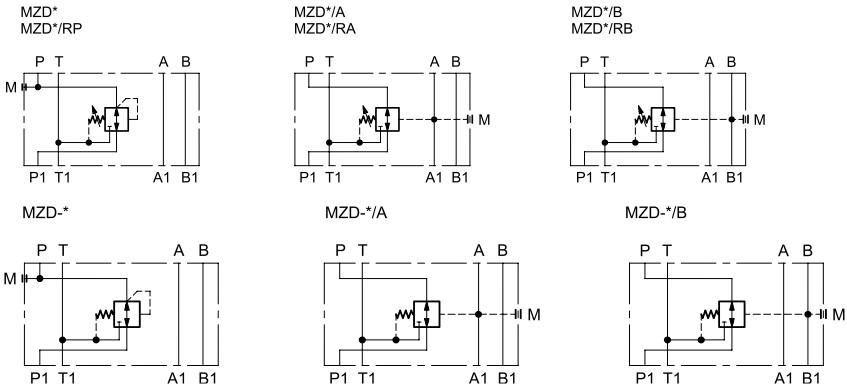

Обозначение на гидравлических схемах:
