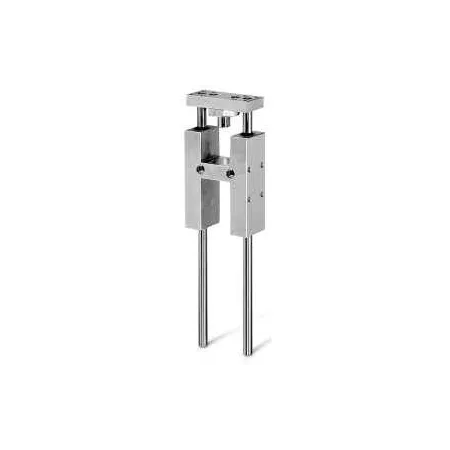

Направляющие Серии 45 могут быть использованы со всеми цилиндрами, соответствующими
DIN/ISO 6432 с ø12 ÷ ø25 и
DIN/ISO 6431 с ø32 ÷ ø100.
Направляющие разработаны для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке.
Направляющие Серии 45 поставляются в трех различных модификациях в зависимости от прикладываемой нагрузки.
Модели типа UT и HT используют самосмазывающиеся подшипники скольжения, в то время как направляющие NHB снабжены шариковым подшипником.
Для правильного выбора используйте графики. Чем короче ход цилиндра, тем большую нагрузку может нести направляющая.
