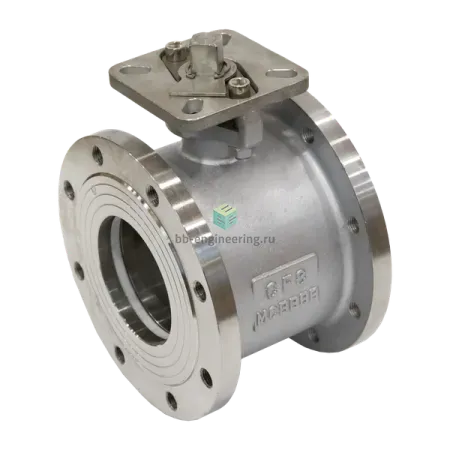

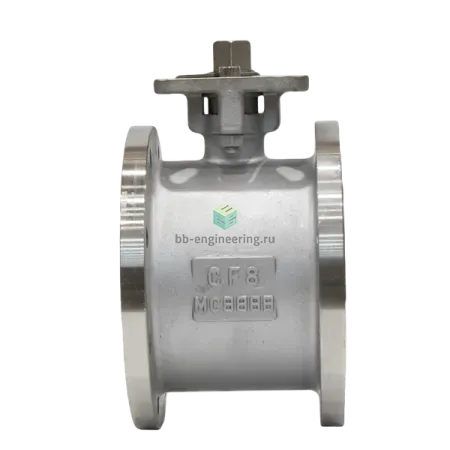

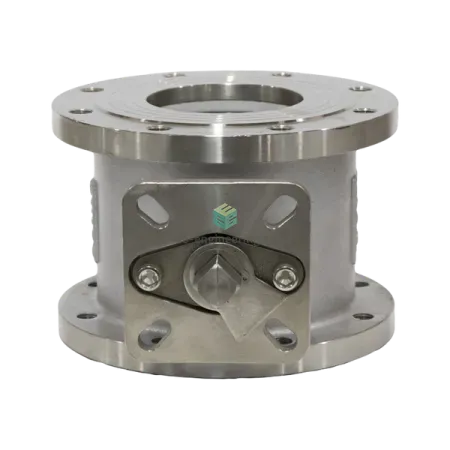

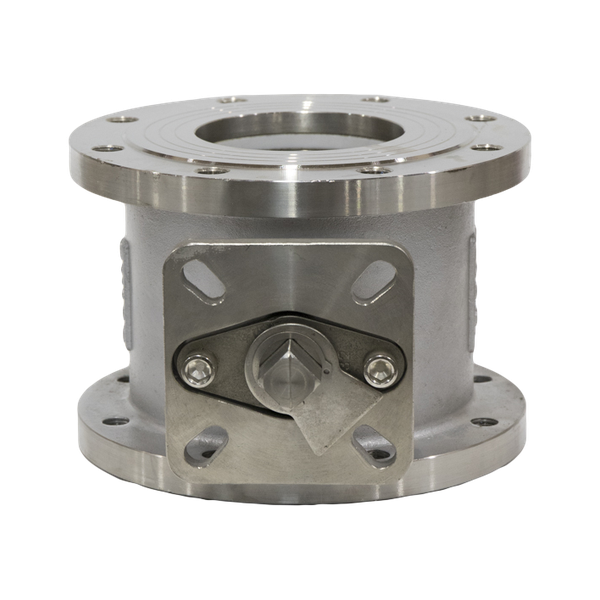

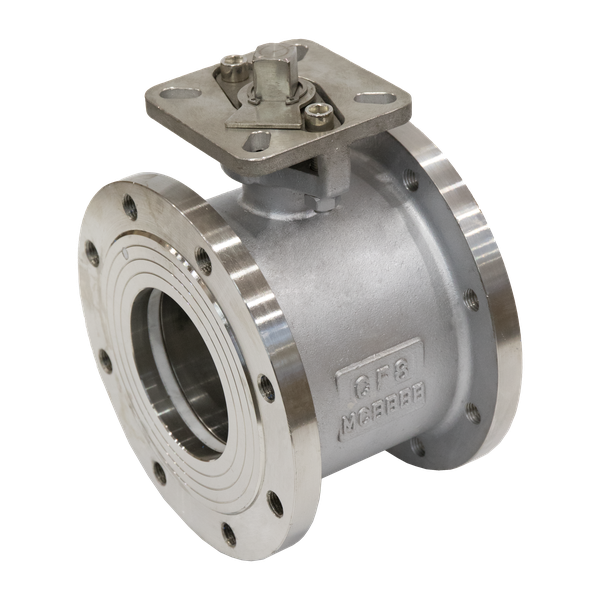

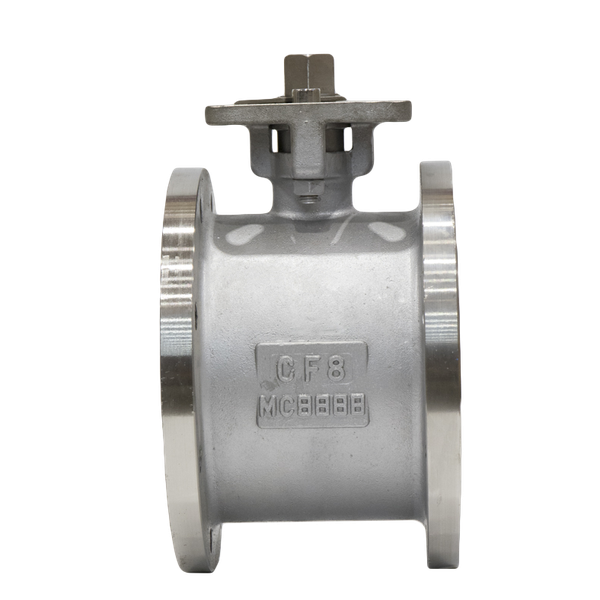

NK-BIFp125/4 - Кран шаровый межфл. под привод нерж. (1PC), AISI304 DN125, PN16

Назначение и принцип работы

Кран шаровый межфланцевый применяется для перекрытия и распределения рабочих сред в промышленных и коммунальных магистралях. Полнопроходная конструкция DN125 обеспечивает минимальное гидравлическое сопротивление, двухходовая функция реализует быстрый проход/перекрытие потока. Управление ручное — с рукояткой, вал 27×27 мм; предусмотрено ISO-исполнение фланца под привод для быстрой установки электрического или пневмопривода. Номинальное давление PN16 и рабочая температура −20 ÷ 180 °C делают клапан пригодным для водопроводных, нефтяных и нейтральных химических сред.

Ключевые особенности конструкции

Односоставной (1PC) корпус и шар из нержавеющей стали AISI 304 обеспечивают коррозионную стойкость и долговечность при эксплуатационных температурах до 180 °C. Полнопроходное исполнение снижает пульсации и потери давления при DN125, межфланцевое присоединение упрощает монтаж в фланцевые узлы. Уплотнения в типичном оснащении рассчитаны на диапазон температур и совместимы с аглотермически стойкими материалами (PTFE-аналоги). Конструкция рассчитана на PN16, подходит для воды, масел, паров низкого давления и нейтральных химреагентов.

Экспертные рекомендации по применению

При подборе учитывайте DN125, PN16 и рабочую температуру; для автоматизации подберите привод, совместимый с ISO-фланцем и квадратом вала 27×27 мм. При монтаже обеспечьте соосность фланцев, используйте уплотнения и болты, рассчитанные на рабочую температуру, и равномерную затяжку по диаграмме. Избегайте гидроударов и резких температурных перепадов — это критично для сохранения седел. Планируйте доступ для инспекции: при односоставной конструкции замена уплотнений и седел требует демонтажа корпуса.
