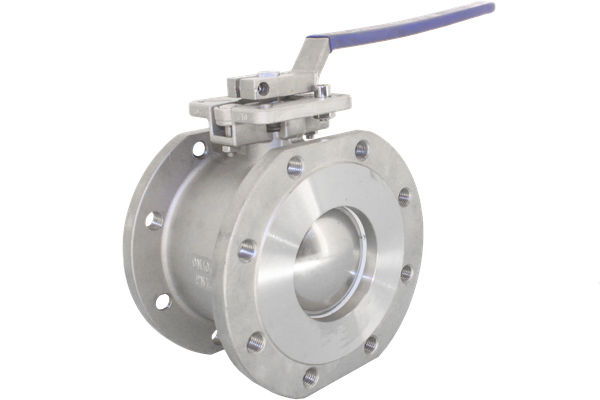

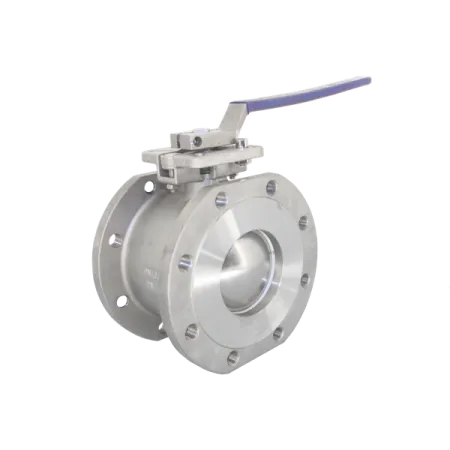

NK-BIFp200/4 - Кран шаровый межфл. под привод нерж. (1PC), AISI304 DN200, PN16

Назначение и принцип работы

Межфланцевый полнопроходной односоставной шаровый кран DN200, PN16 предназначен для перекрытия и распределения потока жидкостей и газов в магистралях промышленного и коммунального назначения. Механизм — шар с центральным отверстием, поворот на 90° закрывает/открывает проток; ручное управление осуществляется рукояткой, вал 27×27 мм обеспечивает стандартное присоединение к приводам ISO. Конструкция обеспечивает минимальное сопротивление потоку при номинальном диаметре ДУ200 и применима в системах с рабочей температурой от −20 до +180 °C.

Ключевые особенности конструкции

Корпус и шар выполнены из нержавеющей стали AISI 304, односоставное исполнение (1PC) повышает прочность и упрощает обслуживание. Полнопроходной проходной просвет соответствует ДУ200, номинальное давление PN16. Тип присоединения — межфланцевый с ISO-фланцем под привод, что позволяет быстро устанавливать пневмо/электропривод. Стандартные седла обычно из PTFE/фторполимеров для плотного перекрытия и температур до 180 °C. Применимые среды: вода, пар низкого давления, масла, нейтральные газы; для агрессивных хлоридсодержащих сред рекомендуется AISI 316.

Экспертные рекомендации по применению

При подборе учитывать PN16 и температурный предел −20÷180 °C; для паровых или абразивных сред выбирать усиленные седла. Монтаж: выравнивать фланцы по оси, использовать прокладки и момент затяжки согласно DN200/PN16, избегать осевых нагрузок на корпус — использовать опоры трубопровода. При установке привода применять переходник на вал 27×27 мм, при ручной эксплуатации снимать или фиксировать рукоятку. Регулярно проверять уплотнения и смазку штока, избегать гидроударов и температур за пределами диапазона.
