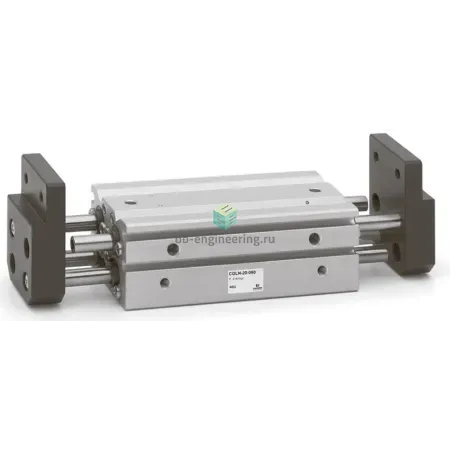

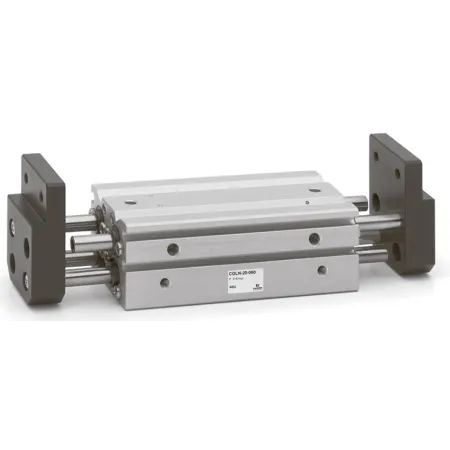

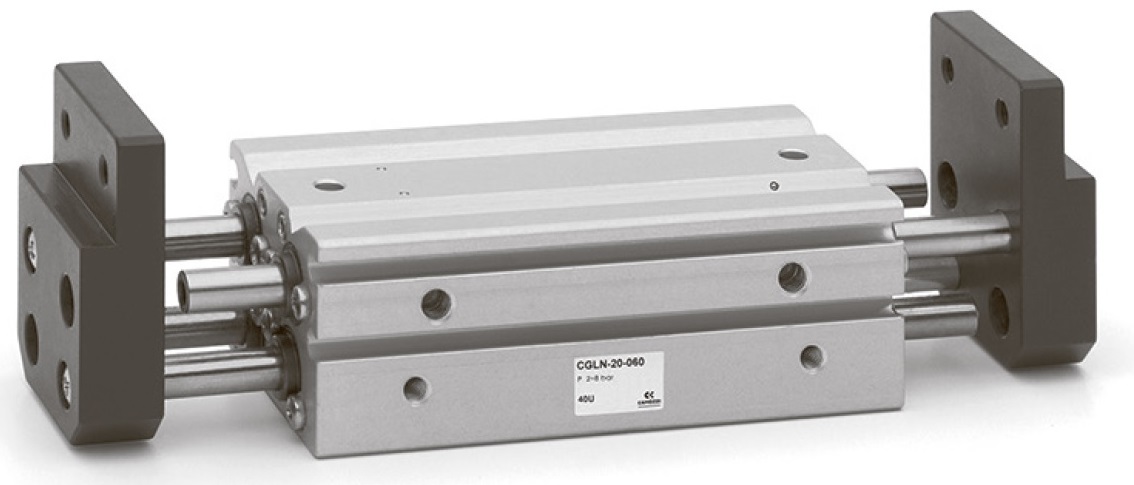

Описание CGLN-32-160
Большое усилие захвата сватов серии CGLN достигается применением двух параллельно работающих поршней внутри компактного устройства. Установка магнитных датчиков положения в пазы на корпусе позволяет контролировать позицию губок захвата.
Широкий диапазон размеров и ходов раскрытия губок захватов Серии CGLN позволяет захватывать различные по размеру предметы. Установка захватов упрощается благодаря наличию монтажных отверстий в корпусе.
ПРЕИМУЩЕСТВА:
- Высокая гибкость при установке
- Большое усилие захвата
- Синхронизированный реечный механизм
- Установка магнитных датчиков на корпусе захвата
Характеристики CGLN-32-160
- 225 Н
- 2
- 0.3 Гц
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.1 мм
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:8:4]
- 2 ÷ 8 бар
- 5 ÷ 60 °C
- любое
