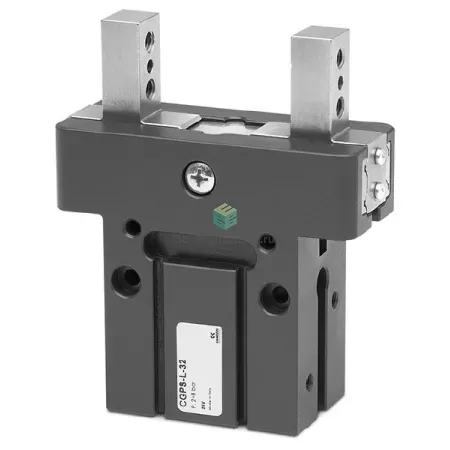

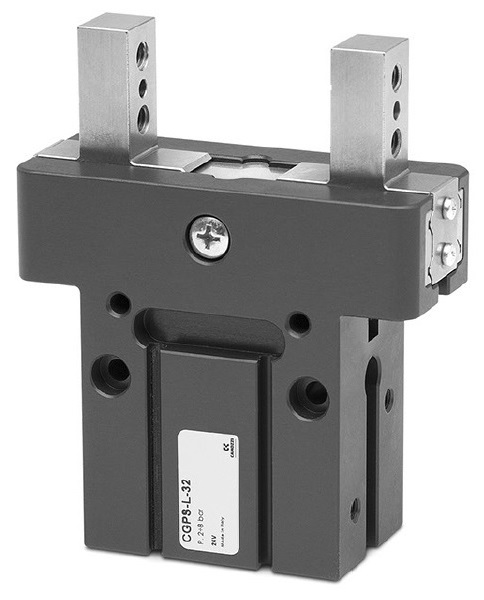

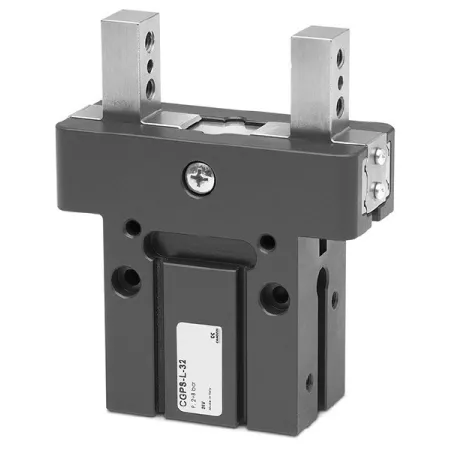

Описание CGPS-L-32-NO
Благодаря использованию высокопроизводительной и точной системы передачи усилия и направляющим с двойными подшипниками качения захваты Серии CGPS способны обеспечить высокое усилие захвата, гарантируя при этом очень высокую повторяемость и надежность (устойчивость к внешним статическим и динамическим нагрузкам).
Широкий диапазон доступных размеров позволяют найти лучшее решение для любого перемещения. Захваты могут поставляться с втулками и центрирующими вилками (допуск Н8), которые после установки на корпусе и/или на губках способны гарантировать, при техническом обслуживании, высокую взаимозаменяемость захвата и расширений.
ПРЕИМУЩЕСТВА:
- Надежная, компактная и легкая конструкция
- Высокое усилие открытия / закрытия
- Крепление снизу и сбоку
- Пневматическое подключение сбоку
- Самоцентрирующиеся губки
- Высокая повторяемость закрытия и открытия
- Высокая взаимозаменяемость (втулки и центрирующие вилки)
- Определение положения (пазы на корпусе спереди и сбоку) благодаря использованию магнитных датчиков положения серии CSD
- Соответствует директиве ROHS
- Доступные типы пальцев: длинные со сквозными отверстиями и плоские с резьбовыми отверстиями
- Высокая устойчивость к внешним нагрузкам благодаря направляющей с двойными подшипниками качения
- Доступные опции: для использования во взрывоопасных зонах (сертификат ATEX) и при высоких температурах
Автор
Антон Бобров
Характеристики CGPS-L-32-NO
- 2
- 2 Гц
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- Базовый
- 0.02 мм
- внутренняя резьба и центрирующая втулка
- с помощью принадлежностей
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:8:4]
- 4 ÷ 8 бар
- 5 ÷ 60 °C
- любое
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- полиформальдегид (POM)
- Сталь нержавеющая
