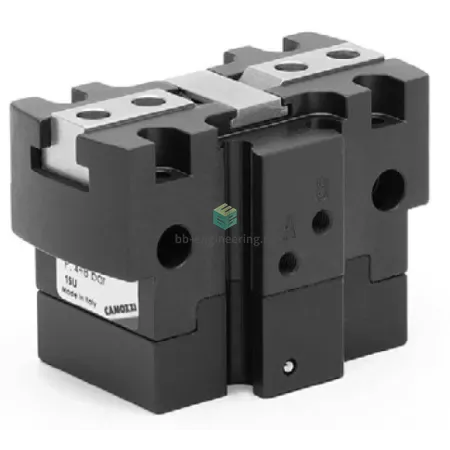

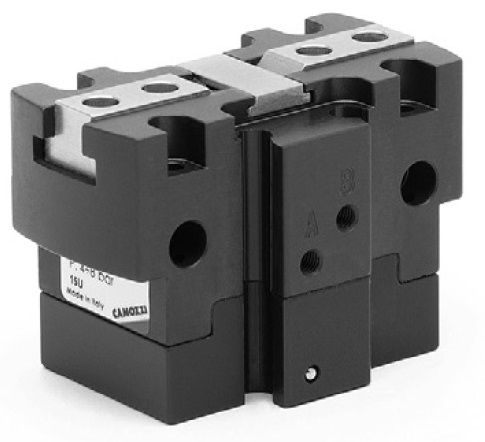

Описание CGPT-40-NO
Широкий диапазон доступных размеров позволяет найти оптимальное решение для любого вида операций. Захваты поставляются с центрирующими втулками (допуск H8). При обслуживании эта втулка может обеспечить высокую взаимозаменяемость захватов и насадок захвата. Серия пневматических захватов CGPT идеально подходит для различных применений, включая захват и позиционирование деталей, обработку материала и операций погрузки /разгрузки в станочных линиях.
ПРЕИМУЩЕСТВА:
- Прочная, компактная и легкая конструкция
- Большие усилия захвата
- Крепление захвата сверху, снизу и с торца
- Пневматическое подключение с торца или снизу (без использования трубок)
- Самоцентрирующиеся губки
- Высокая повторяемость открытия и закрытия
- Высокая взаимозаменяемость (центрирующие втулки)
- Положение (открытое и закрытое) определяется с помощью бесконтактных магнитных датчиков
- В соответствии с директивой ROHS
- Без использования PTFE, силикона и меди
- Высокая надежность
- Высокая устойчивость к нагрузкам благодаря Т-образной направляющей
- Доступны версии для использования во взрывоопасных зонах (ATEX) и при высоких температурах (150°C)
Характеристики CGPT-40-NO
- 2
- 2 Гц
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.02 мм
- внутренняя резьба и центрирующая втулка
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:8:4]
- 4 ÷ 8 бар
- 5 ÷ 60 °C
- любое
