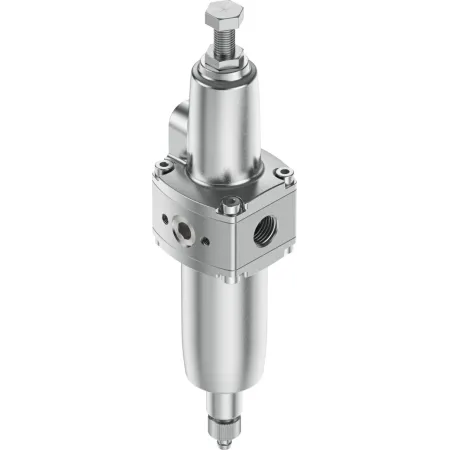

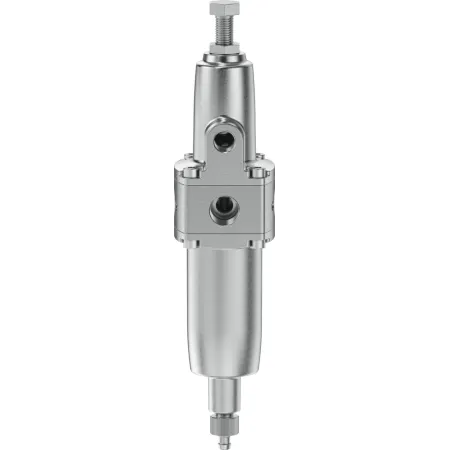

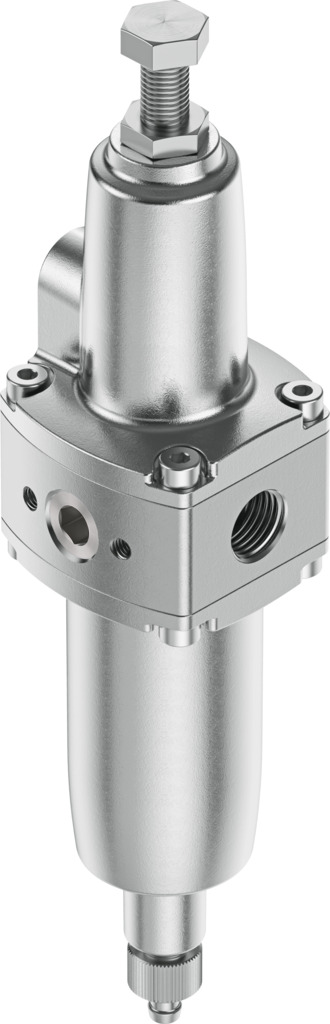

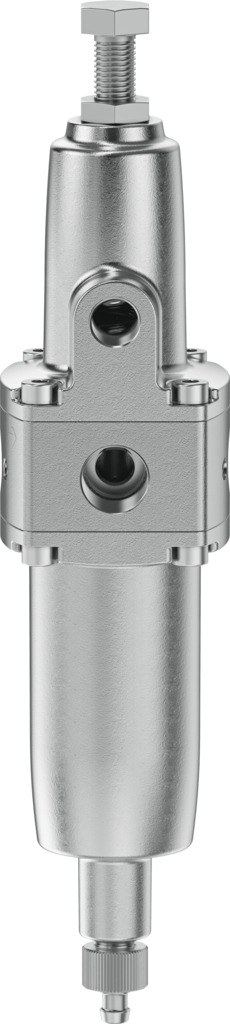

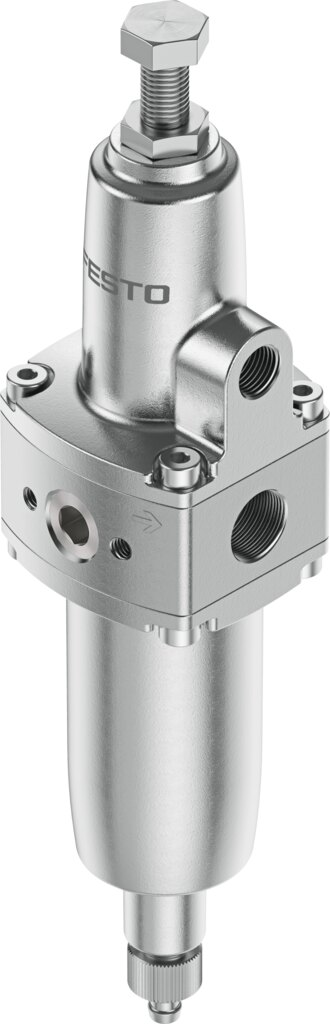

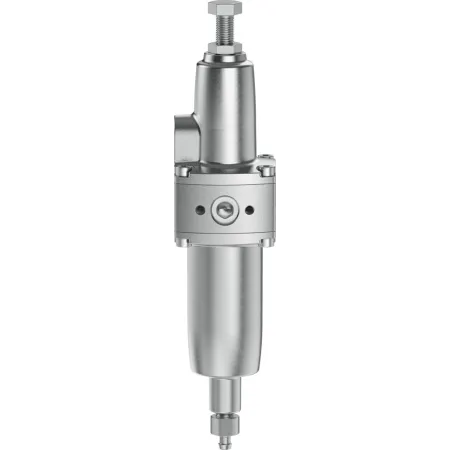

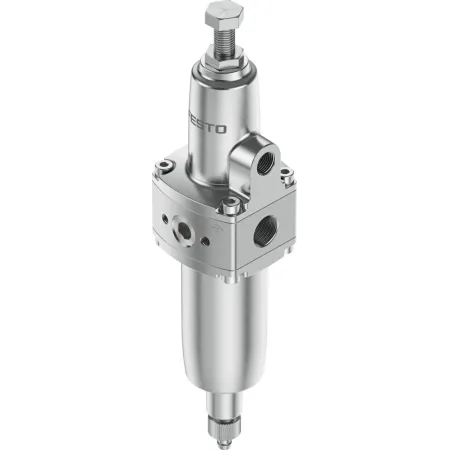

Описание PCRP-44-G14-12-E-R1-M-T19 8120898
Назначение и принцип работы

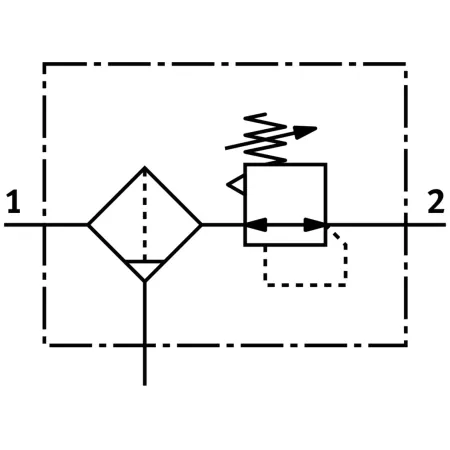

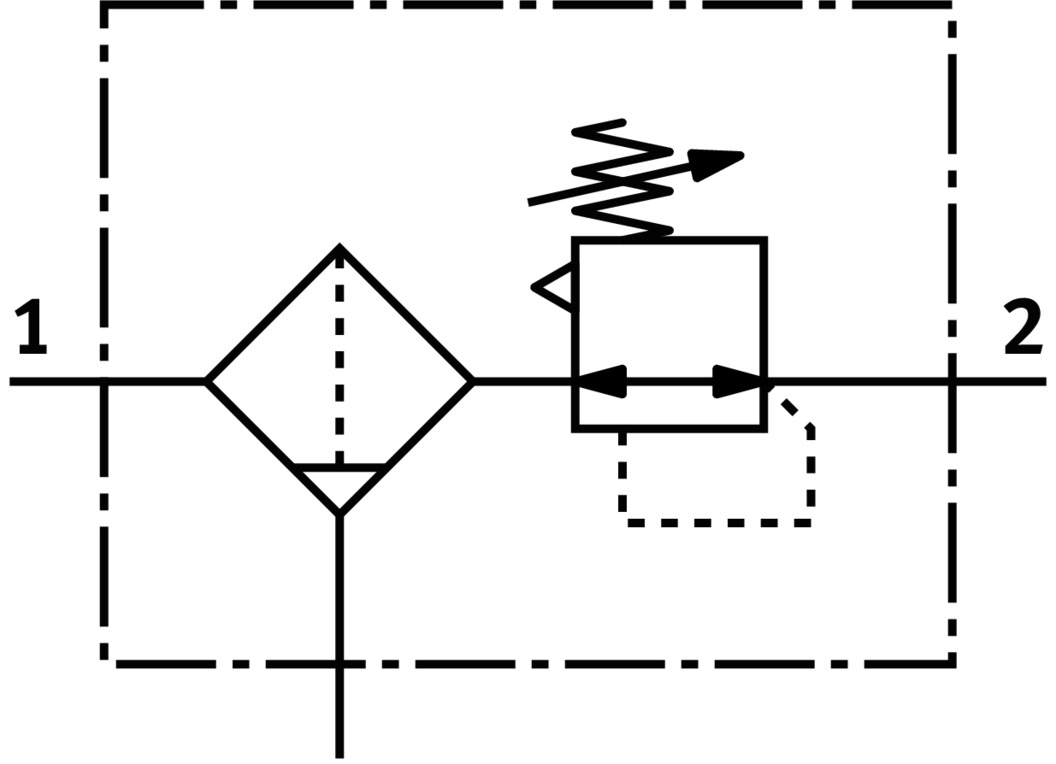

Фильтр‑регулятор PCRP-44‑G1/4 предназначен для подготовки инертных газов и сжатого воздуха (по ISO 8573-1) в технологических и пневмосистемах: фильтрация 40 мкм, отделение конденсата и поддержание заданного давления. Диапазон регулирования 0.5–12 бар (нижний предел 0.5 бар, верхний 12 бар), функция со сбросом обеспечивает сброс избыточного давления; гистерезис 0.2 бар. Конденсат удаляется вручную, объём стакана до 13 мл. Номинальный расход 1 750 л/мин, максимальный — 2 020 л/мин; подключение и порт манометра G1/4.
Ключевые особенности конструкции

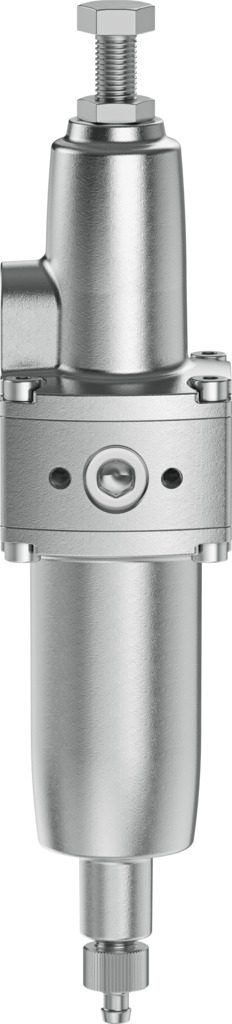

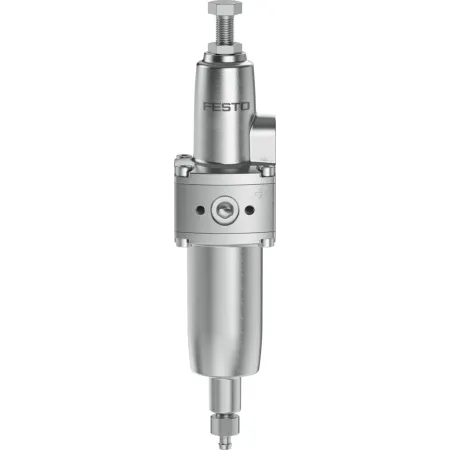

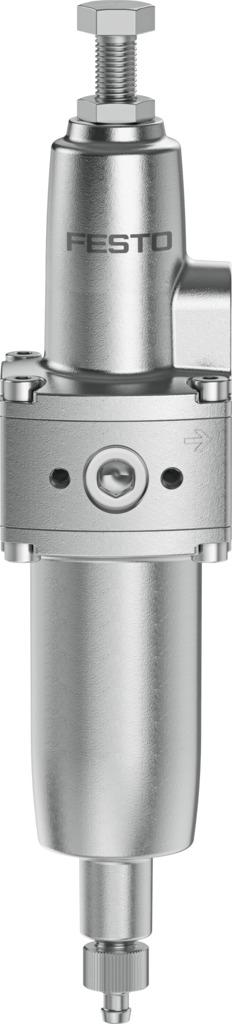

Корпус и стакан — нержавеющая сталь 1.4409/CF3M (316L), фильтрующий элемент — легированная нержавеющая сталь; держатель и монтажная скоба — нержавеющая сталь. Уплотнения: NBR / силикон / CR (содержит PWIS). Соответствует NACE MR0175/ISO 15156 для корпуса и стакана, рабочая температура −60…+80 °C, рабочее давление 1–20 бар. Регулировочный винт из нержавеющей стали с фиксатором; монтаж — вертикально ±5° с использованием принадлежностей (кронштейн в комплект не входит).
Экспертные рекомендации по применению
Устанавливать вертикально, предусмотреть монтажный набор FESTO для линейного монтажа; при отсутствии встроенного манометра ставить прибор в порт G1/4. Для стабильного регулирования учитывать гистерезис 0.2 бар и выдерживать поток до 2 020 л/мин при выборе трубопровода. Регулярно сливать конденсат (ручной отвод), проверять совместимость смазки — после применения смазки требуется постоянная смазка. Для агрессивных сред опираться на соответствие NACE и контролировать состояние уплотнений при низких температурах.
Автор
Антон Бобров
Характеристики PCRP-44-G14-12-E-R1-M-T19 8120898
- со сбросом
- регулировочный винт с замком
- 3990 л/мин
- NACE MR0175/ISO 15156 (корпус и стакан)
- 0.2 бар
- G1/4
- линейный монтаж
- с помощью принадлежностей
- инертные газы
- сжатый воздух в соответствии с ISO 8573-1:2010 [-:4:-]
- в соответствии с ISO 8573-1:2010 [7:4:4]
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 1 ÷ 20 бар
- -60 ÷ 80 °C
- вертикально ± 5°
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- легированная сталь, нержавеющая
- отливка из нержавеющей стали
- содержит PWIS вещества
- Отливка из нержавеющей стали
- Легированная сталь, нержавеющая
- сталь нержавеющая
- нержавеющая сталь
- FESTO PCRP-64
Глобальный номер товара (англ. Global Trade Item Number; GTIN) предназначен для уникальной идентификации продукта в торговле. GTIN наносится на упаковку товара в виде штрихового кода. Основное правило международной системы автоматической идентификации – товарам с различными потребительскими свойствами (сорт, вес, вид, номер расцветки, номер модели, размер, цена и т. д.) должны присваиваться различные штриховые коды (товарные номера), чтобы у каждого товара был только свой уникальный GTIN (штриховой код).
