Описание KC-025-GA-0030
Назначение и принцип работы

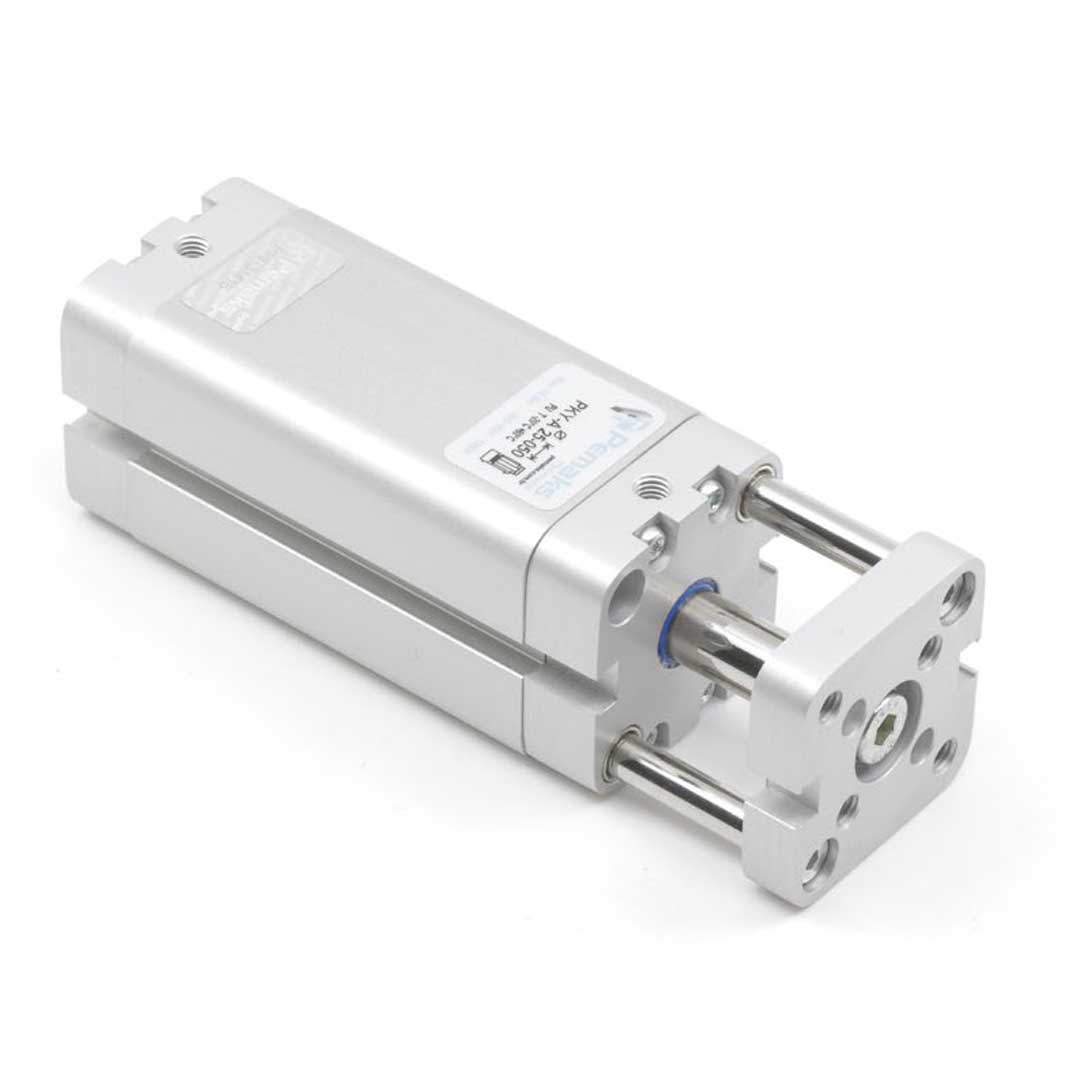

Компактный пневмоцилиндр PKYA-25-030 Pemaks с направляющей предназначен для точных перемещений и позиционирования в узких монтажных пространствах: подача, отбраковка, прижимающие и позиционные операции в автоматике и сборочных линиях. Диаметр поршня 25 мм и ход 30 мм обеспечивают компактный профиль с расчетной прямой силой 295 Н при 0,6 МПа (6 бар). Работает по принципу двустороннего действия: сжатый воздух через порт M5 подаётся по обеим полостям, перемещая поршень; встроенный магнит в поршне обеспечивает совместимость с бесконтактными датчиками положения.
Ключевые особенности конструкции
Профильное исполнение с внешними прикрученными крышками и направляющими стержнями гарантирует высокую жесткость и защиту от скручивания при одностороннем штоке с фланцем на конце. Корпус — анодированный алюминиевый профиль; направляющие и шток — хромированная/закалённая сталь для износостойкости; уплотнения типично из NBR (рабочая температура примерно -10…+60 °C), по запросу возможны FKM-плотности для повышенных температур. Демпфирование — упругие элементы (бамперы) для мягкой остановки. Рекомендуемое рабочее давление 0,1–0,6 МПа (1–6 бар), допускается эксплуатация в типичных пневмосредах: сухой или умеренно смазанный сжатый воздух.
Экспертные рекомендации по применению
Монтировать по оси направляющих, избегать поперечных нагрузок и перекосов — это продлит ресурс направляющих. Для контроля положения использовать герметичные бесконтактные датчики на магнитном пазе поршня; подключение производить к порту M5 с уплотнением резьбы. При выборе учесть, что 295 Н указан при 0,6 МПа: при снижении давления сила пропорционально уменьшается. Регулярно проверять состояние уплотнений и бамперов, при загрязнении применять фильтрацию воздуха и периодическую смазку согласно регламенту изготовителя. Избегать частых ударных режимов и превышения допустимого давления.
Ключевые параметры
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет усилие цилиндра при заданном давлении |
| Ход штока | 30 мм | Длина рабочей выдачи штока |
| Тип действия | Двустороннее | Подача и возврат управляются пневмоканалами |
| Исполнение штока | Двусторонний шток | Подходит для симметричных установок и креплений с обеих сторон |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и умножьте на рабочее давление; учитывайте запас на трение и динамические нагрузки.
- При отсутствии пневмодемпфирования учитывайте ударные нагрузки на направляющую — для высоких скоростей предпочтительнее пневмодемпфирование или внешние амортизаторы.
- Магнит на поршне обеспечивает простую и надёжную интеграцию с герконовыми/индуктивными датчиками положения — если контроль позиционирования критичен, заказывайте цилиндр с магнитом.
- Материал штока и корпуса влияет на коррозионную стойкость и износ; для агрессивной среды выбирайте хромированный шток и соответствующие покрытия корпуса.
- Выбирайте цилиндр по стандарту, если требуется взаимозаменяемость и соответствие крепёжным расстояниям; нестандартные габариты потребуют адаптации крепежа.
Лайфхак: при настройке пневматического демпфирования начните с малого открытия дросселя и увеличивайте пропускную способность до получения требуемого замедления без удлинения цикла.
Частая ошибка: покупают цилиндр без магнита и затем не могут применить стандартные датчики положения — это лишние переделки или замена цилиндра на месте установки.
Кому не подходит
- При больших боковых нагрузках — компактные направляющие цилиндры не подходят, требуется более массивная направляющая или внешняя опора.
- Для линейных перемещений свыше ~500 мм многие направляющие конструкции ограничены по ходу и требуют специализированных решений.
- В агрессивной среде без защитных покрытий — стандартные исполнения быстро выходят из строя.
Практические кейсы
- Заменили старый цилиндр на стандартный вариант и сохранили все отверстия крепления — монтаж занял 30 минут, экономия на переделке рамы составила 70%.
- Установили цилиндр с магнитом вместо отсутствующего датчика: интеграция заняла 1 час, точность контроля позиции выросла до ±1 мм.
- Подобрали диаметр поршня по требуемому усилию: при 6 бар диаметр 25 мм обеспечивает расчетное усилие, соответствующее рабочей задаче без перегруза механики.
Сопутствующие товары: дроссели регулировочные, фитинги соединительные, датчики положения (герконовые/индуктивные).
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Используйте формулу F = p × S, где S — площадь поршня (π·d²/4), p — рабочее давление; учитывайте потери на трение и требуемый запас.
Можно ли заменить цилиндры одного стандарта без переделки крепежей?
Да, цилиндры, выполненные по одному стандарту (например, ISO 21287), обычно взаимозаменяемы по габаритам и креплениям без доработок.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется течением воздуха и даёт плавную настройку скорости и смягчение хода; упругие элементы демпфируют жёстче и имеют фиксированную характеристику.
Как отрегулировать пневматическое демпфирование?
Регулируйте дроссели на демпфирующих камерах, уменьшая пропускную способность для увеличения тормозящего эффекта; проверяйте при рабочих скоростях и нагрузках.
В чём разница направляющей скольжения и качения и когда выбирать?
Направляющая скольжения проще и компактнее, но имеет большее трение; качение даёт меньший износ и трение при высокой точности и длительных циклах, но сложнее и дороже.
Автор
Антон Бобров
Характеристики KC-025-GA-0030
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks KC
