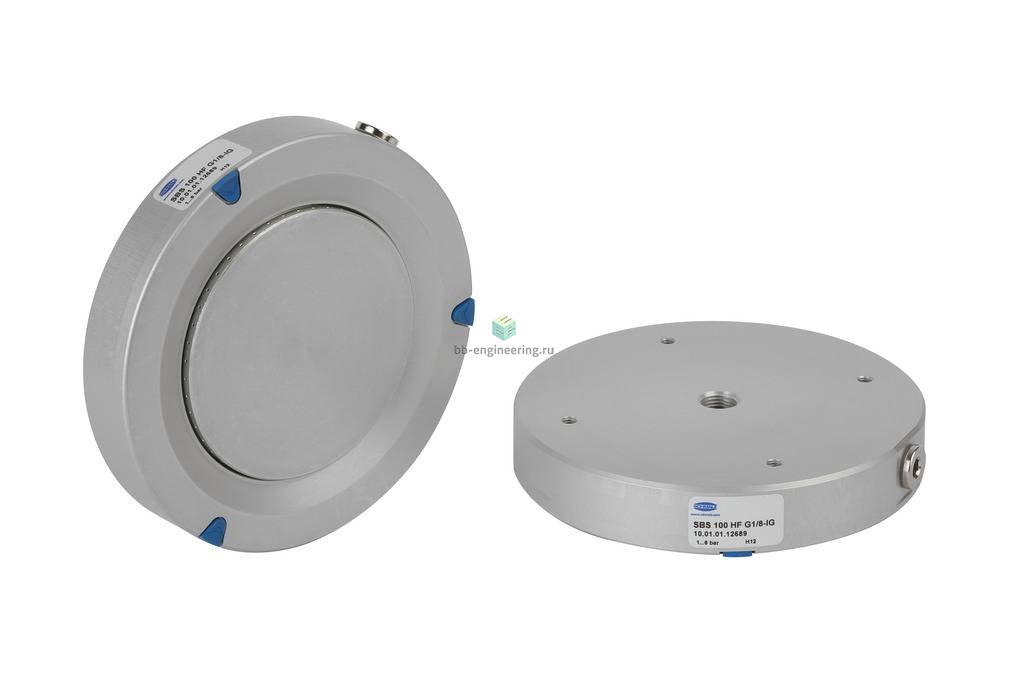

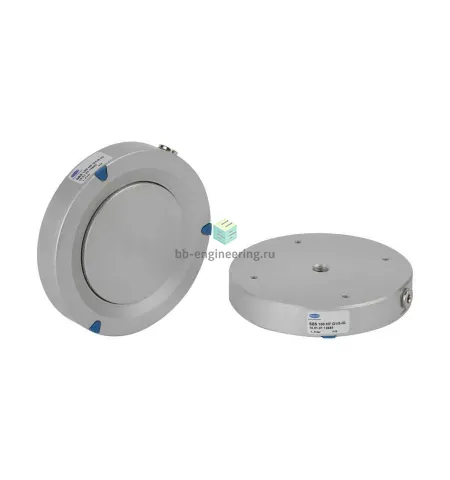

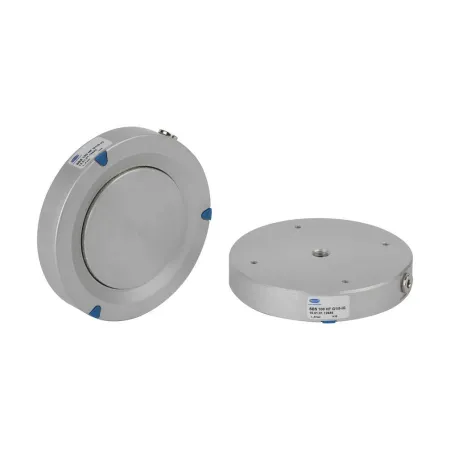

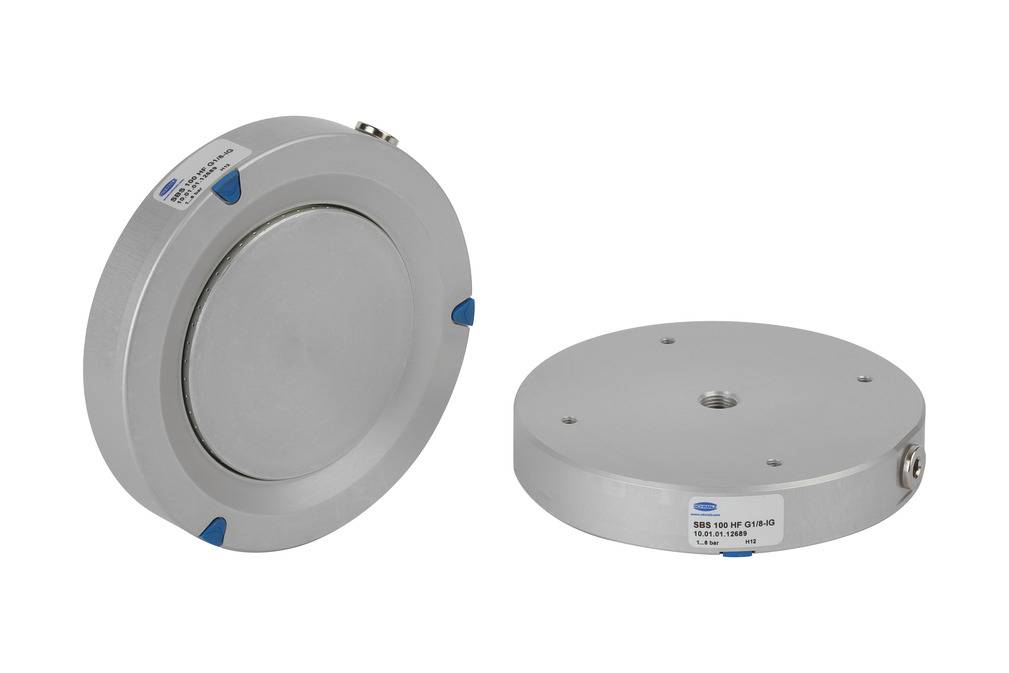

    SBS 100 HF G1/8-IG AL 10.01.01.12689 SCHMALZ - Плавающая вакуумная присоска, 100 мм, G1/8

    Написать отзыв
    189676
    ПроизводительSCHMALZ
    Номинальное усилие удержания: 55.5Н • Размер вакуумного захвата: ø100мм • Подключение: G1/8
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SBS 100 HF G1/8-IG AL 10.01.01.12689

    Плавующая вакуумная присоска для перемещениячувствительных к воздействию заготовок

    Особенности серии

    • Плавающая присоска для перемещения и отделения очень тонких заготовок без деформации (например, пленка, бумага, древесный шпон)
    • Перемещение очень пористых заготовок (например, печатных плат)
    • Перемещение высокочувствительных заготовок (например, полупроводниковых пластин, солнечных батарей)

    КОНСТРУКЦИЯ

    Плавающие присоски SBS
    • Подключение напрямую через четыре монтажные резьбы на верхней стороне (1); вертикальные (2) и горизонтальные соединения сжатого воздуха
    • Корпус из анодированного алюминия со встроенным соплом Бернулли (3)
    • Потоковый элемент (4) в двух версиях: Стандартный расход SF для герметичных заготовок и Высокий расход HF для более высокой компенсации утечек на пористых заготовках
    • Не оставляющий следов резиновый буфер из специального материала HT1 на нижней стороне присоски (5)
    • Опционально доступно с центральной опорой
    • Вакуум (A), вытяжной воздух (B)

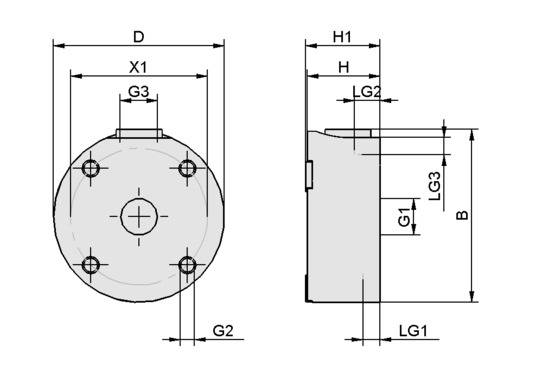

    Чертёж

    SBS 100 HF G1/8-IG AL
    Атрибут Значение
    B 101 mm
    D 100 mm
    G1 G1/8"-F
    G2 M4-F
    G3 G1/8"-F
    H 17 mm
    H1 17,40 mm
    LG1 5 mm
    LG2 6 mm
    LG3 6 mm
    X1 75 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SBS 100 HF G1/8-IG AL 10.01.01.12689 SCHMALZ - Плавающая вакуумная присоска, 100 мм, G1/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SBS 100 HF G1/8-IG AL 10.01.01.12689

    Характеристики вакуумной техники
    Номинальное усилие удержания
    • 55.5 Н
    Размер вакуумного захвата
    • ø100 мм
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8
    Масса
    295 г
    Условия эксплуатации
    Рабочее давление
    • 1 ÷ 6 бар
    Дополнительные характеристики
    Потребление воздуха при номинальном рабочем давлении
    • 420 л/мин
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.12689
    Маркировка
    SBS 100 HF G1/8-IG AL
    Ед. изм.
    шт.
    Найти похожие

    Документация SBS 100 HF G1/8-IG AL 10.01.01.12689

    ДОКУМЕНТАЦИЯ | SBS 100 HF G1/8-IG AL 10.01.01.12689 SCHMALZ - Плавающая вакуумная присоска, 100 мм, G1/8

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | SBS 100 HF G1/8-IG AL 10.01.01.12689 SCHMALZ - Плавающая вакуумная присоска, 100 мм, G1/8
