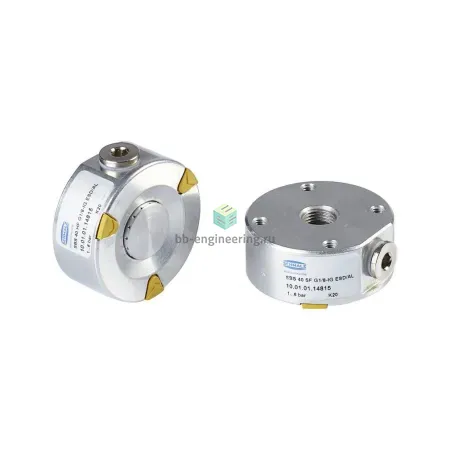

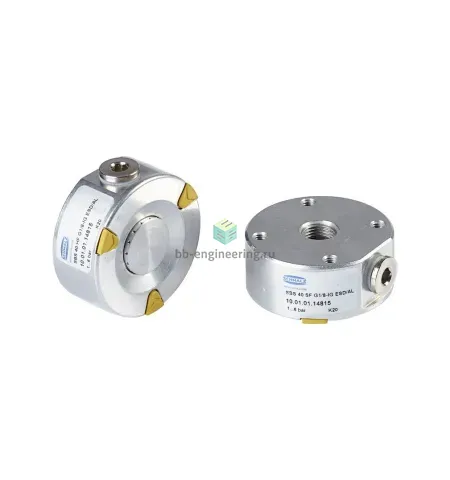

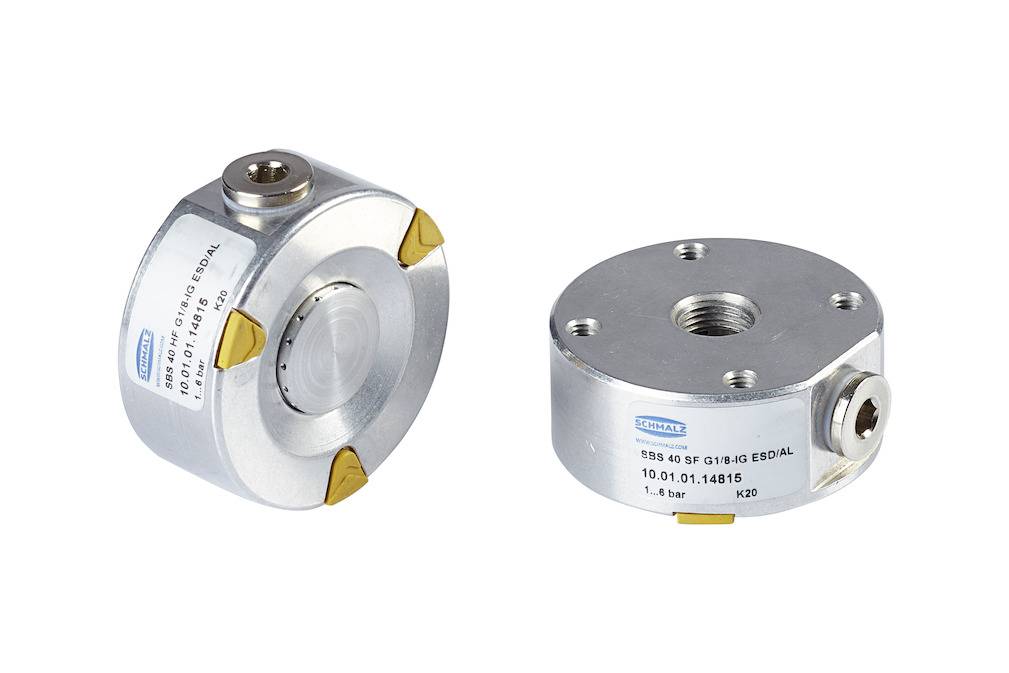

Описание SBS 40 HF G1/8-IG ESD/AL 10.01.01.14815
Floating suction cup for handlingsensitive workpieces
Особенности серии
- Безопасное обращение с печатными платами и просверленными печатными платами
- Простое разделение промежуточных слоев во время загрузки и разгрузки мокрого технологического оборудования (например, окончательная очистка)
- Используется при обработке внутренних слоев для многослойной обработки
- Малоконтактный захват чувствительных деталей, таких как тонкая медная фольга и подложка
- Бережное обращение с заготовками со слегка структурированными поверхностями
- Работа без эжектора благодаря встроенной системе генерирования вакуума, работающей по принципу Бернулли
- Выполнение манипуляций с минимальным контактом благодаря «парящему» захвату на воздушной подушке
- Эффективная компенсация утечки благодаря высокому объемному расходу при слабом вакууме
- Безопасное отделение друг от друга тонких пористых заготовок
- Защита от неконтролируемых электростатических разрядов с помощью буфера из эластомера NBR-ESD
КОНСТРУКЦИЯ
- Подключение с помощью четырех монтажных резьбовых соединений сверху (1); вертикальное (2) и горизонтальное подключение сжатого воздуха
- Проводящий алюминиевый базовый корпус со встроенной насадкой Бернулли (3)
- Элемент потока (4) в двух вариантах: Стандартный поток (SF) для плотных и слегка пористых деталей и высокий поток (HF) с более высокой компенсацией утечек для более пористых деталей
- Дисперсионные эластомерные буферы из специального материала NBR-ESD на нижней стороне присоски (5)
- Опционально с центральной поддержкой (SBS-40 и SBS-60)
- Вакуум (A), отработанный воздух (B)

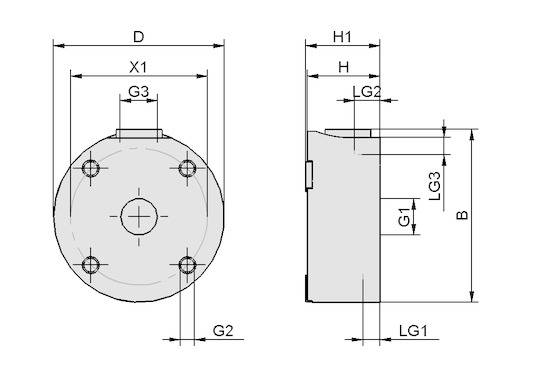

Чертёж
 |
|
Характеристики SBS 40 HF G1/8-IG ESD/AL 10.01.01.14815
Характеристики вакуумной техники
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 10.5 Н
Размер вакуумного захвата
- ø40 мм
Условия эксплуатации
Рабочее давление
- 1 ÷ 6 бар
Дополнительные характеристики
Потребление воздуха при номинальном рабочем давлении
- 190 л/мин
