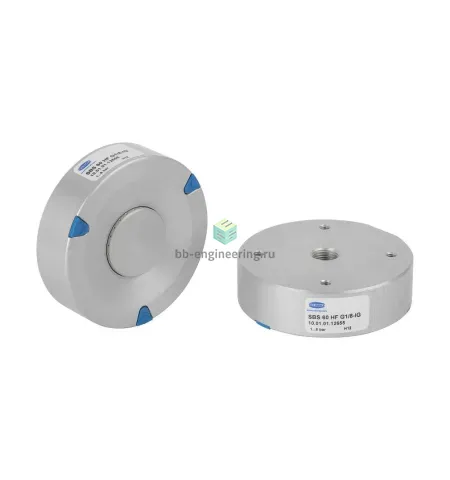

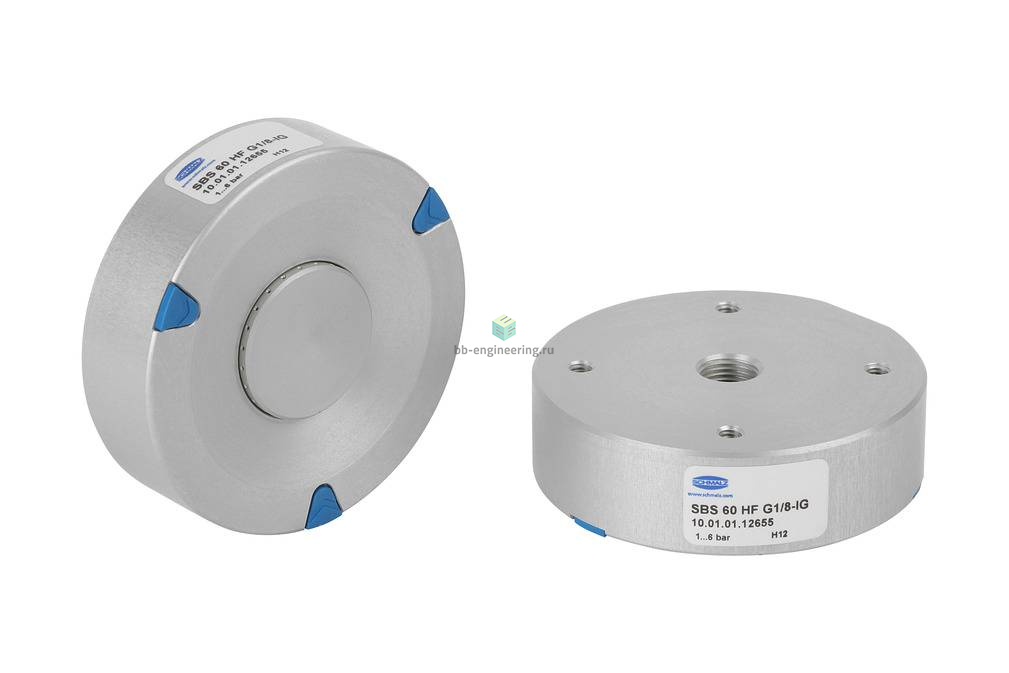

Описание SBS 60 HF G1/8-IG AL 10.01.01.12655
Плавующая вакуумная присоска для перемещениячувствительных к воздействию заготовок
Особенности серии
- Плавающая присоска для перемещения и отделения очень тонких заготовок без деформации (например, пленка, бумага, древесный шпон)
- Перемещение очень пористых заготовок (например, печатных плат)
- Перемещение высокочувствительных заготовок (например, полупроводниковых пластин, солнечных батарей)
КОНСТРУКЦИЯ
- Подключение напрямую через четыре монтажные резьбы на верхней стороне (1); вертикальные (2) и горизонтальные соединения сжатого воздуха
- Корпус из анодированного алюминия со встроенным соплом Бернулли (3)
- Потоковый элемент (4) в двух версиях: Стандартный расход SF для герметичных заготовок и Высокий расход HF для более высокой компенсации утечек на пористых заготовках
- Не оставляющий следов резиновый буфер из специального материала HT1 на нижней стороне присоски (5)
- Опционально доступно с центральной опорой
- Вакуум (A), вытяжной воздух (B)

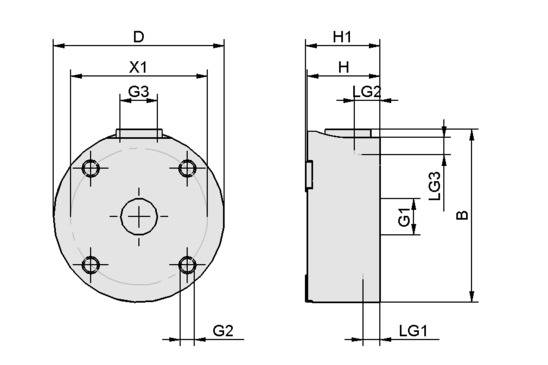

Чертёж
 |
|
Характеристики SBS 60 HF G1/8-IG AL 10.01.01.12655
Характеристики вакуумной техники
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 18.5 Н
Размер вакуумного захвата
- ø60 мм
Условия эксплуатации
Рабочее давление
- 1 ÷ 6 бар
Дополнительные характеристики
Потребление воздуха при номинальном рабочем давлении
- 225 л/мин
