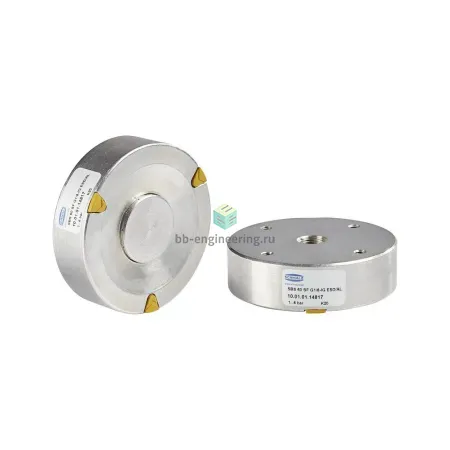

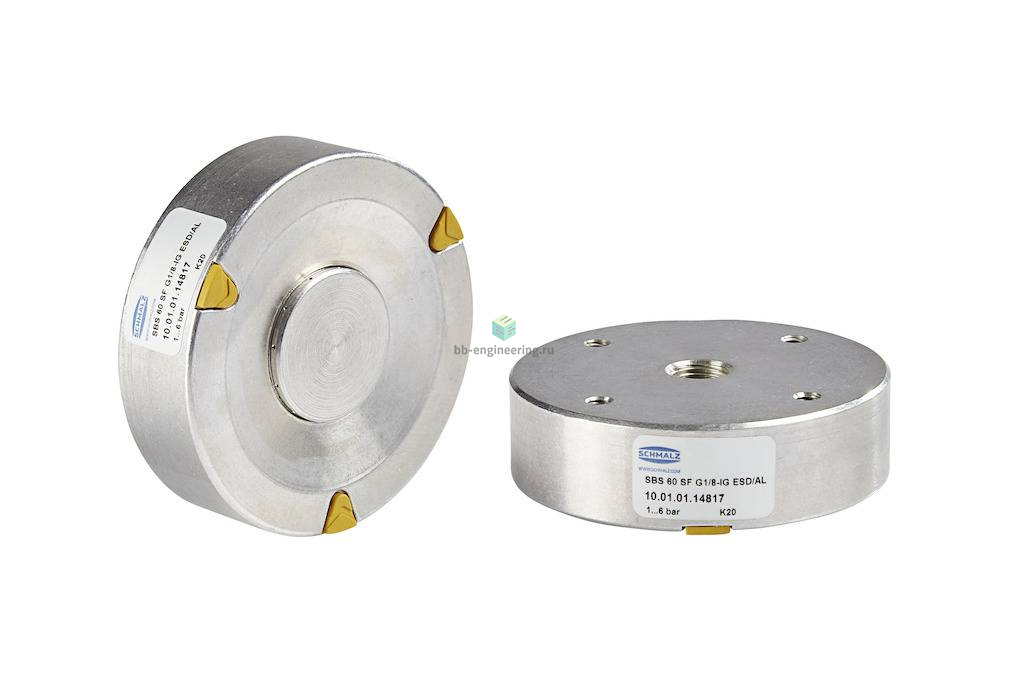

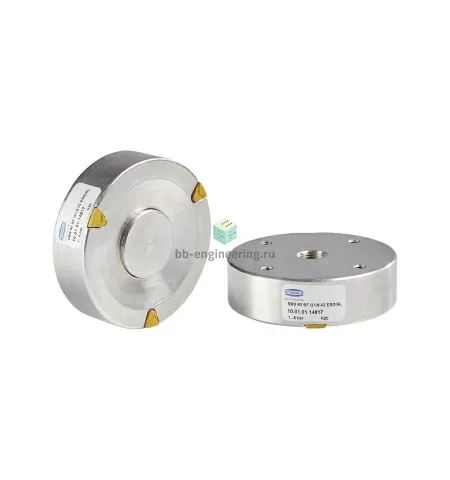

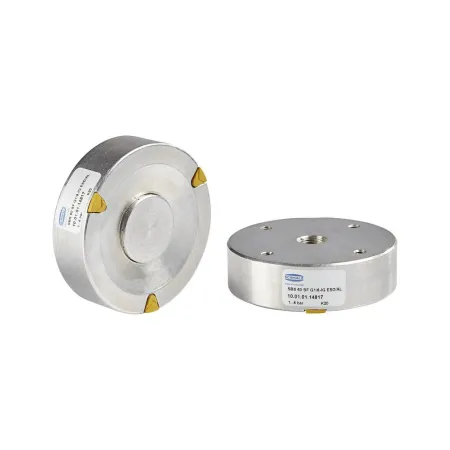

SBS 60 SF G1/8-IG ESD/AL 10.01.01.14817 SCHMALZ - Плавающая вакуумная присоска, 60 мм, G1/8

Name: SBS 60 SF G1/8-IG ESD/AL 10.01.01.14817 SCHMALZ - Плавающая вакуумная присоска, 60 мм, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.14817

Написать отзыв

КОД:

ПроизводительSCHMALZ

Номинальное усилие удержания: 13Н • Размер вакуумного захвата: ø60мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SBS 60 SF G1/8-IG ESD/AL 10.01.01.14817

Floating suction cup for handlingsensitive workpieces

Особенности серии

Безопасное обращение с печатными платами и просверленными печатными платами
Простое разделение промежуточных слоев во время загрузки и разгрузки мокрого технологического оборудования (например, окончательная очистка)
Используется при обработке внутренних слоев для многослойной обработки
Малоконтактный захват чувствительных деталей, таких как тонкая медная фольга и подложка
Бережное обращение с заготовками со слегка структурированными поверхностями

Работа без эжектора благодаря встроенной системе генерирования вакуума, работающей по принципу Бернулли
Выполнение манипуляций с минимальным контактом благодаря «парящему» захвату на воздушной подушке
Эффективная компенсация утечки благодаря высокому объемному расходу при слабом вакууме
Безопасное отделение друг от друга тонких пористых заготовок
Защита от неконтролируемых электростатических разрядов с помощью буфера из эластомера NBR-ESD

КОНСТРУКЦИЯ

Подключение с помощью четырех монтажных резьбовых соединений сверху (1); вертикальное (2) и горизонтальное подключение сжатого воздуха
Проводящий алюминиевый базовый корпус со встроенной насадкой Бернулли (3)
Элемент потока (4) в двух вариантах: Стандартный поток (SF) для плотных и слегка пористых деталей и высокий поток (HF) с более высокой компенсацией утечек для более пористых деталей
Дисперсионные эластомерные буферы из специального материала NBR-ESD на нижней стороне присоски (5)
Опционально с центральной поддержкой (SBS-40 и SBS-60)
Вакуум (A), отработанный воздух (B)

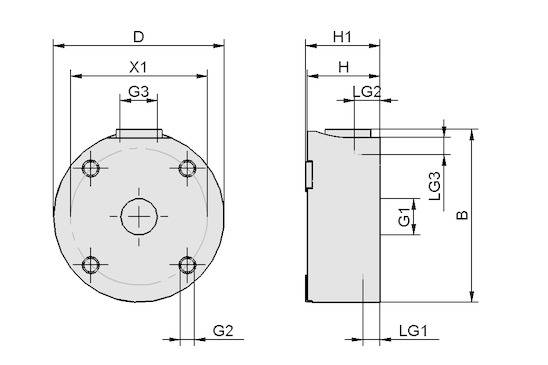

Чертёж

Атрибут	Значение
B	61,60 mm
D	60 mm
G1	G1/8"-F
G2	M4-F
G3	G1/8"-F
H	17 mm
H1	17,40 mm
LG1	5 mm
LG2	6 mm
LG3	6 mm
X1	45 mm
