PMB-320-SYA-0200 Pemaks - Пневмоцилиндр ISO 15552, 320x200 мм

Написать отзыв

₸3 452 056

В корзину

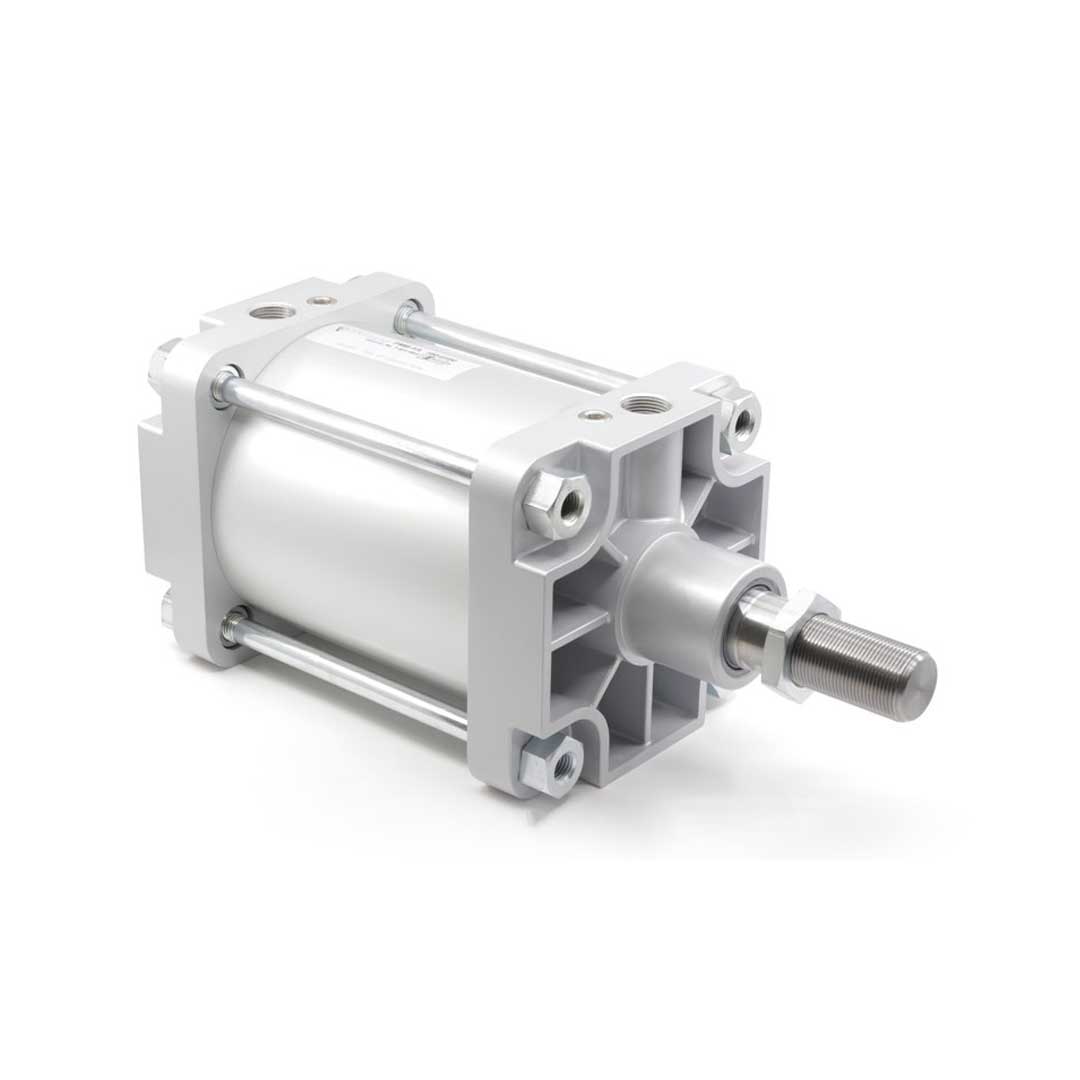

Фотография может отличаться от реального товара

PMB-320-SYA-0200 Pemaks - Пневмоцилиндр ISO 15552, 320x200 мм

Name: PMB-320-SYA-0200 Pemaks - Пневмоцилиндр ISO 15552, 320x200 мм
Brand: Pemaks
SKU: PMK-PMB-320-SYA-0200
Price: 632451.24 RUB
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр предназначен для преобразования сжатого воздуха в линейное перемещение и передачи усилия на исполнительные механизмы. Используется для перемещения штока, позиционирования и создания тактовых усилий в автоматизированных линиях; обеспечивает управляемое поступательное движение, герметичное поршневое уплотнение и интегрируемое демпфирование.
Основные характеристики: рабочий диаметр поршня, ход штока, тип демпфирования и исполнения штока.
Область применения: промышленные автоматизированные установки, сборочные линии, металлообработка и машиностроение.

₸3 452 056

Цена с НДС 16%

Последнее обновление цен: 18 августа 2026

Доступность: По запросу

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание PMB-320-SYA-0200

Назначение и принцип работы

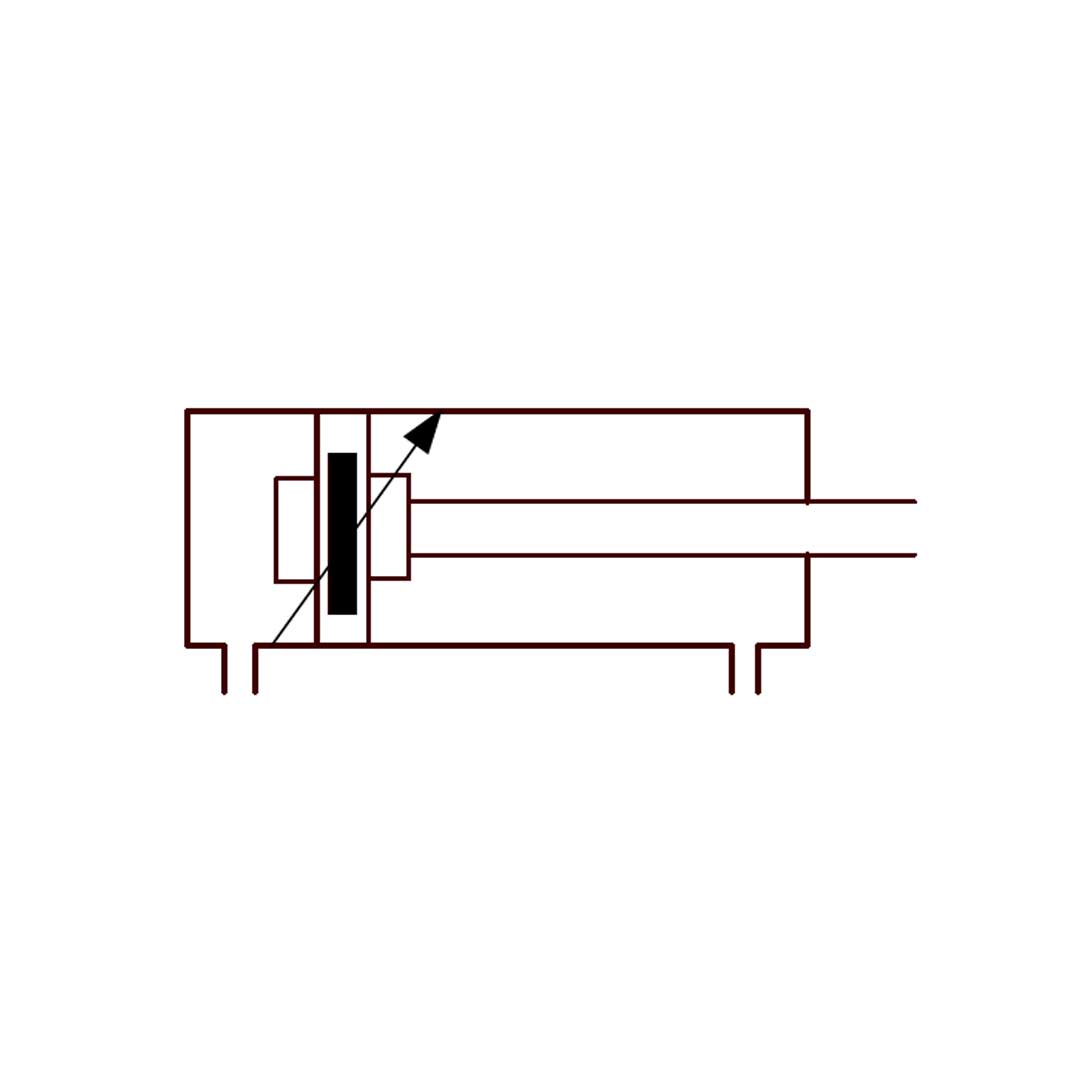

Пневмоцилиндр ISO 15552 с диаметром поршня 320 мм и ходом 200 мм предназначен для перемещения и позиционирования тяжёлых узлов в автоматических линиях и прессовых механизмах. Двустороннего действия, односторонний шток с наружной резьбой M48x2 обеспечивает передачу усилия; усилие прямого хода до 48250 Н, теоретическое усилие обратного хода при 6 бар — 46380 Н. Работает от сжатого воздуха (подключение G1) при давлении 0.2–10 бар и температуре -20…80 °C. Магнит в поршне позволяет устанавливать индуктивные/герконовые датчики для контроля положения. Демпфирование пневматическое, настраиваемое.

Ключевые особенности конструкции

Корпус и крышки выполнены из алюминия с элоксаловым покрытием; конструкция со стяжными шпильками обеспечивает жёсткость и совместимость со стандартными монтажными опциями ISO 15552. Шток — сталь, конец штока — наружная резьба M48x2. Уплотнения — полиуретан, рассчитаны на стандартную пневмоэксплуатацию; допускается эксплуатация со смазкой, при этом в дальнейшем рекомендуется постоянная смазка уплотнений. Порт G1 обеспечивает удобное подключение магистрали; регулируемое пневмодемпфирование позволяет адаптировать энергоёмкие ходы.

Экспертные рекомендации по применению

Подбирайте цилиндр с учётом фактической нагрузки, учитывая заявленные 48250 Н при прямом ходе и диапазон давления 0.2–10 бар; оставляйте запас прочности. Обеспечьте фильтрацию и осушение воздуха, используйте поддерживающую смазку при длительной эксплуатации. Выравнивание оси и ограничение боковых нагрузок продлят ресурс штока и уплотнений. При монтаже фиксируйте резьбу M48x2 согласно эксплуатационной документации производителя, настраивайте демпфер под рабочую скорость и используйте магнит поршня для надёжного позиционирования с датчиками.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	320 мм	Главный параметр, определяет доступное усилие и габариты цилиндра.
Ход штока	200 мм	Максимальное перемещение штока при выдвижении; влияет на ходовую длину установки.
Стандарт	ISO 15552	Стандартизованные размеры и крепления для взаимозаменяемости с аналогичными цилиндрами.
Демпфирование	Демпфирование	Варианты демпфирования влияют на скорость и мягкость остановки штока; уточняйте тип при заказе.

Советы специалистов

Экспертные советы

Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и умножьте на рабочее давление, учитывая запас по 10–20%.
Если требуется точный контроль позиции — выбирайте цилиндр с магнитом на поршне для совместимости с датчиками положения.
Отсутствие пневмодемпфирования повышает ударные нагрузки на конструкцию; для высоких частот работы предпочтительны пневмодемпфированные варианты.
Материал штока и корпуса определяет стойкость к коррозии и износу; для агрессивной среды рассматривайте нержавеющие исполнение или защитные покрытия.
Выбирайте стандартный (ISO 15552) цилиндр, если нужны взаимозаменяемость и типовые крепления при замене или модернизации.

Лайфхак

Для плавной остановки при варьируемой нагрузке настраивайте пневмодроссель на корпусе цилиндра и дополнительно используйте регулировочные дроссели на подводящих линиях.

Практический приём

При боковых нагрузках устанавливайте внешние направляющие или линейные подшипники рядом с цилиндром; это уменьшит износ уплотнений и продлит срок службы.

Частая ошибка

Частая ошибка — выбирать цилиндр без магнита для задач с требованием контроля позиции; это лишает возможности использовать герконовые или индуктивные датчики без дополнительных доработок.

Кому не подходит

При постоянных боковых нагрузках компактные цилиндры без направляющих не подходят.
Алюминиевые корпуса не подходят для агрессивных сред без специальной обработки или нержавеющих исполнений.
Круглые бесобслуговые конструкции с завальцованными крышками не подходят, если требуется высокая ремонтопригодность и частая замена уплотнений.

Кейсы из практики

Заменили нестандартный цилиндр на ISO 15552 аналог и сохранили существующие крепления — сократили время простоя на 2 дня и снизили затраты на переделку.
Установили цилиндр с магнитом и стандартными размерами 320×200 мм — интеграция датчиков положения прошла без изменения электрооборудования.
Подобрали диаметр поршня по требуемому усилию для прессовой операции: требовалось 6000 Н при 6 бар — расчет площади подтвердил выбранный диаметр и обеспечил запас прочности.

Сопутствующие товары

Рекомендуемые аксессуары: монтажные фланцы/лапы, дроссели для регулировки скорости, датчики положения и фитинги для подключения воздухопроводов.

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте усилие по формуле F = p × S, где p — рабочее давление в бар, переведённое в Н/мм², а S — площадь поршня; учтите КПД и запас 10–20%.

Можно ли заменять цилиндры одного стандарта без переделки крепежей?

Да, цилиндры по одному стандарту (например, ISO 15552) взаимозаменяемы по габаритам и креплениям, но проверяйте посадочные размеры и расположение портов.

Чем отличается пневматическое демпфирование от упругого?

Пневматическое демпфирование регулируется встроенным дросселем и обеспечивает адаптивную мягкую остановку, упругие элементы дают фиксированную амортизацию и ограничивают ход механически.

Как отрегулировать пневматическое демпфирование?

Регулируйте встроенный дроссель на корпусе цилиндра или внешние дроссели на подводящих линиях, изменяя скорость воздуха при подходе штока к упору до требуемой плавности.

Какие монтажные принадлежности используются и как защитить шток от грязи?

Используют фланцы, лапы, монтажные втулки, дроссели и фитинги; для защиты штока применяют скребки, гофрошланги или пыльники, а при значительных боковых нагрузках — внешние направляющие.
