Описание PMB-320-SYA-0900
Назначение и принцип работы
Двусторонний пневмоцилиндр ISO 15552 с диаметром поршня 320 мм и ходом 900 мм предназначен для выполнения линейных толкающих и тянущих операций в автоматических прессах, гидравлических заменителях, позиционировании и тяжёлой подаче заготовок. Работает от сжатого воздуха (подключение G1) по принципу давления на поршень: при подаче воздуха на одну из полостей генерируется усилие до 48250 Н (прямой ход при типичном давлении, заявленном производителем), обратный ход теоретически даёт 46380 Н при 6 бар. Поршень оснащён магнитом для бесконтактного определения позиции датчиков.
Ключевые особенности конструкции
Корпус и крышки выполнены из алюминия с элоксалевым покрытием, стяжные шпильки обеспечивают жёсткость конструкции по стандарту ISO 15552. Шток — сталь с наружной резьбой M48x2 (односторонний шток), конец штока — наружная резьба для крепления инструментов. Демпфирование — пневматическое, настраиваемое, уплотнения из полиуретана. Рабочее давление 0.2÷10 бар, рабочая температура −20÷80 °C. Предназначен для работы со сжатым воздухом; возможна эксплуатация со смазкой, при её наличии требуется поддерживать постоянную смазку для долговечности уплотнений.
Экспертные рекомендации по применению
Монтировать с учётом осевой жёсткости — использовать стяжные шпильки и ориентировать шток по направлению нагрузки, избегать боковых усилий. Подключение по G1 выполнять через фильтр-регулятор; контролировать давление в пределах 0.2–10 бар и не превышать рабочую температуру −20÷80 °C. Настроить пневмоупоры для плавной остановки при ходу 900 мм; магнитный датчик устанавливать по диаметру 320 мм с учётом зоны срабатывания. При первоначальной смазке планировать регулярную дозаправку смазкой для полиуретановых уплотнений; избегать агрессивных сред. Проверять натяжение стяжных шпилек и отсутствие коррозии на штоке перед пуском.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 320 мм | Определяет развиваемое усилие при заданном давлении (F = p·S). |
| Ход штока | 900 мм | Максимальная полезная длина выдвижения штока для выполнения рабочей операции. |
| Стандарт | ISO 15552 | Стандартизированные габариты и крепления для быстрой замены и совместимости. |
Советы специалистов
Экспертные советы
- Подбирайте диаметр поршня по требуемому усилию: рассчитывайте площадь поршня и умножайте на рабочее давление; оставляйте запас 10–20% на потери.
- Учитывайте демпфирование: пневматическое демпфирование обеспечивает плавную остановку на конце хода, а упругие элементы — простоту и меньшую настройку.
- Если требуется позиционирование с контактными датчиками, выбирайте цилиндр с магнитом в поршне для бесконтактной индикации положения.
- Материал штока и корпуса выбирайте по условиям среды: для агрессивной среды — нержавеющая сталь или покрытие, для стандартных условий — алюминий/хромированный шток.
- Использование цилиндра по стандарту (ISO 15552) упрощает замену и интеграцию в существующие механические крепления.
Лайфхак
Для быстрого уменьшения времени цикла установите клапан быстрого выхлопа на управляющей магистрали и оптимизируйте диаметр трубопроводов.
Практический приём
Настройка пневматического демпфирования: выставьте дроссель до получения требуемого замедления в конце хода, проверяя при рабочем давлении и рабочей нагрузке; фиксируйте положение клапана меткой.
Частая ошибка
Выбор цилиндра без магнита при необходимости контроля положения приводит к невозможности использовать стандартные датчики положения и требует переделки системы.
Кому не подходит
- При значительных боковых нагрузках компактные цилиндры без внешней направляющей (линейного подшипника) не подходят.
- Алюминиевые корпуса не рекомендуются для агрессивных сред — предпочтительна нержавеющая конструкция.
- Круглые корпуса с заводской запрессовкой крышек не подходят, если требуется простая ремонтопригодность и разборка на месте.
Кейсы из практики
- Заменили устаревший цилиндр на ISO 15552 того же диаметра — крепёж совпал, монтаж и эксплуатация восстановлены за 1 день без переделки станка.
- Подобрали диаметр поршня по требуемому усилию 3500 Н при 6 бар — использовали площадь 320 мм диаметра и сохранили запас по давлению.
- Установили внешнюю направляющую при боковой нагрузке 600 Н: снизили прогиб штока на 70% и увеличили ресурс уплотнений.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и примените формулу F = p·S, где p — рабочее давление; учитывайте КПД, трение и запас 10–20%.
Можно ли заменить цилиндр по одному стандарту без переделки крепежей?
Да, если новый цилиндр соответствует тому же стандарту (например, ISO 15552), габаритные и монтажные размеры совпадают и замена не требует переделки крепежей.
В чём отличие пневматического демпфирования от упругого?
Пневматическое демпфирование использует контролируемый выпуск воздуха (регулируемый демпфер) для плавной остановки, упругое — резиновые/полиуретановые элементы с фиксированной характеристикой и меньшей гибкостью настройки.
Как отрегулировать пневматическое демпфирование?
Меняйте пропускную способность дросселя в демпфере на корпусе цилиндра при рабочей нагрузке, проверяя снижение скорости и отсутствие ударов в концах хода.
Какие монтажные принадлежности используются и когда нужна внешняя направляющая?
Частые принадлежности: монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; внешняя направляющая нужна при значительных боковых нагрузках или моментных нагрузках на шток.
Характеристики PMB-320-SYA-0900
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.

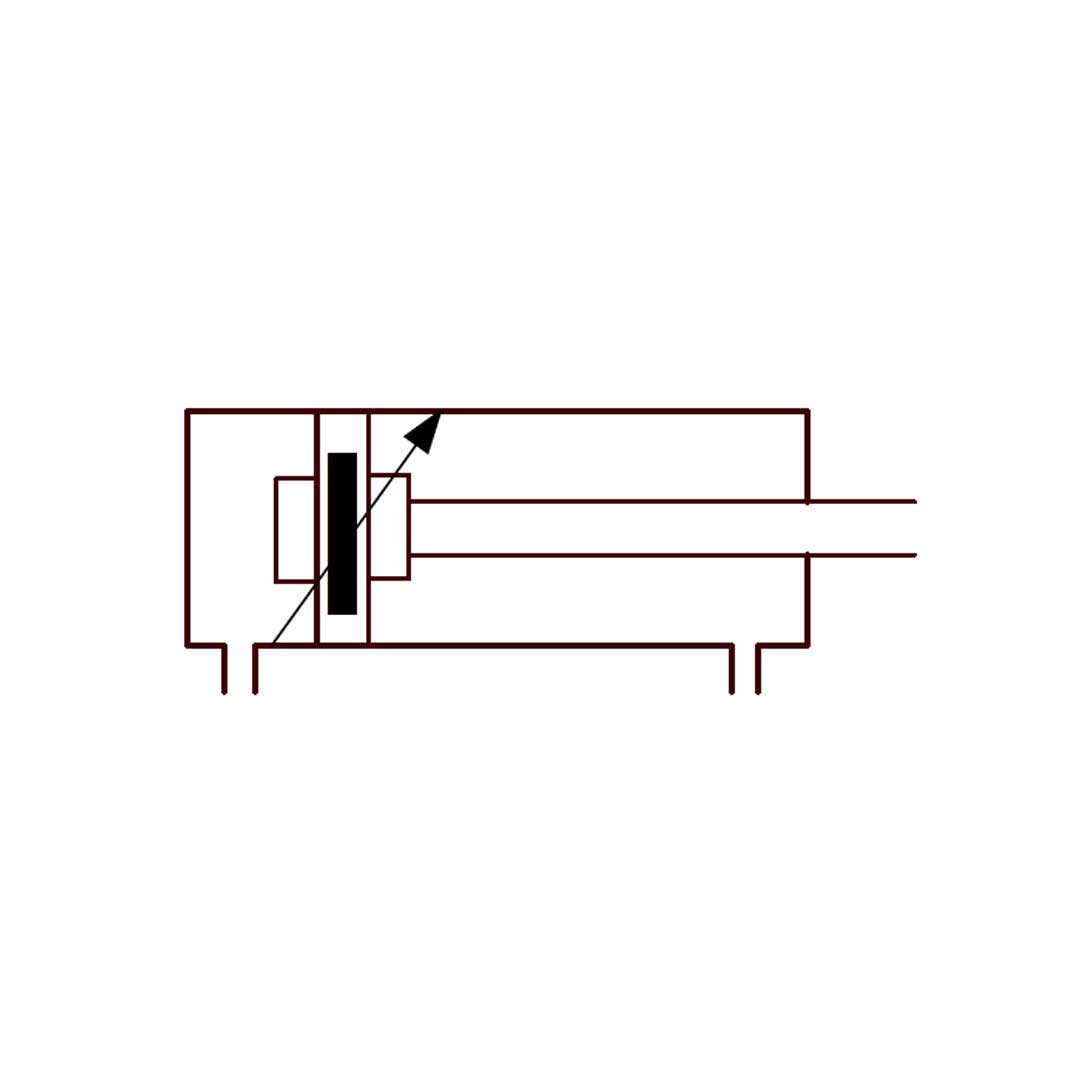

Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M48x2
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- ISO 15552
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий с элоксаловым покрытием
- сталь
- ISO 15552/21287
- Pemaks PMB
