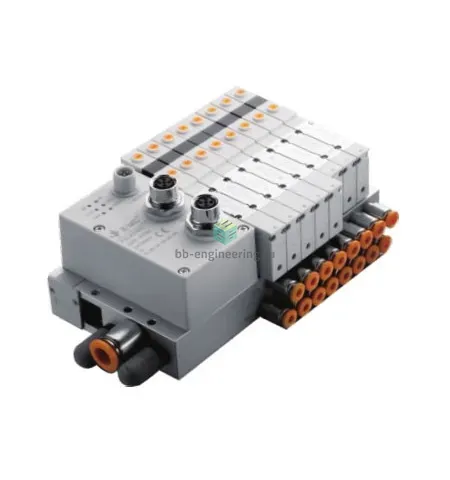

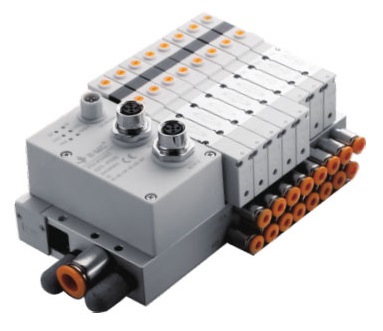

Описание ES2VM
Пневмоостровы серии ESV управляются контроллером верхнего уровня по полевой шине (fieldbus) с протоколом Profinet, EtherCAT, Ethernet/IP или IO-link, являясь продвинутым решением для построения разветвлённых систем автоматизации и пневмоавтоматики.
Основные характеристики:
- Управление с помощью одного из протоколов: Profinet, EtherCAT, Ethernet/IP или IO-link
- Максимальное количество распределителей: 16 при бистабильных распределителях и 24 при моностабильных распределителях
- Функции распределителей:
- 5/2 моностабильный
- 5/2 бистибальный
- 5/3 с закрытм центром
- 5/3 под давлением
- 5/3 на выхлоп
- 2x3/2 Н.О.
- 2x3/2 Н.З.
- 2x3/2 Н.О./Н.З.
- В одном острове могут быть установлены 5/2, 5/3 и 2х3/2 распределители. Благодаря этому пневмоостров может быть гибко адаптирован под конкретное применение.
- Выходы распределителей вверх, вбок или вниз
- Общие пневматическое питание и выхлопы для всех распределителей упрощает подключение.
- Мощность катушек распределителей составляет всего 0,8 Вт, что обеспечивает энергоэффективность и отсутствие перегрева катушек при длительном включении.
- Патентованная конструкция: пилоты распределителей с двумя катушками с одной стороны; подвод кабелей и шлангов с одной стороны.
- Подключение с помощью двух разъёмов М12, экономия времени и пространства при подключении.
- Диагностические функции: системная диагностика, ошибка подключения, низкое напряжение.
- Безопасные выходы могут быть установлены в системных параметрах. Например, если шинное подключение прервано, распределитель может сохранять положение, либо включаться или отключаться.
- Экранированный кабель для стабильного и надёжного подключения, максимальное расстояние для передачи данных 100 м.
