  • DSL-25-25-270-CC-A-S2-KF-B 556655 FESTO - Линейно-поворотный привод, 25x25 мм, двуст. шток
    Написать отзыв
    1 836 407
    Фотография может отличаться от реального товара

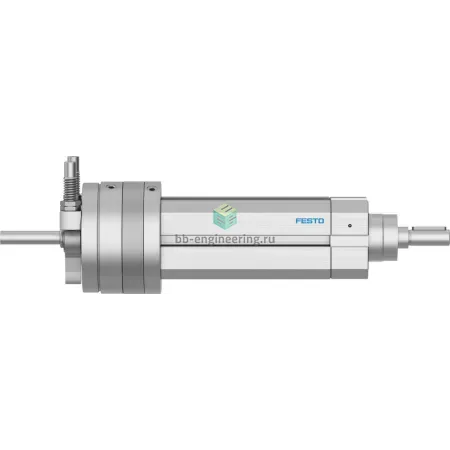

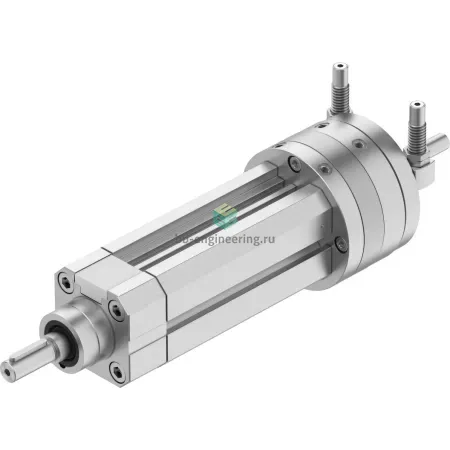

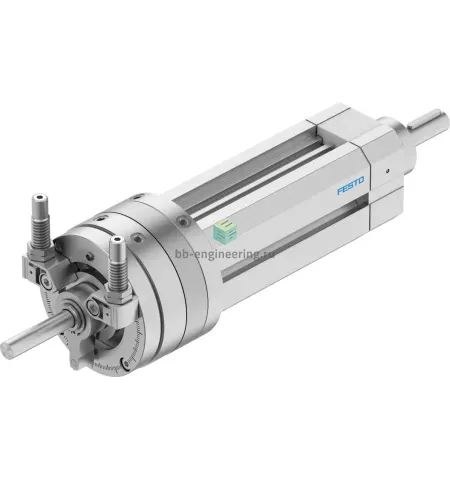

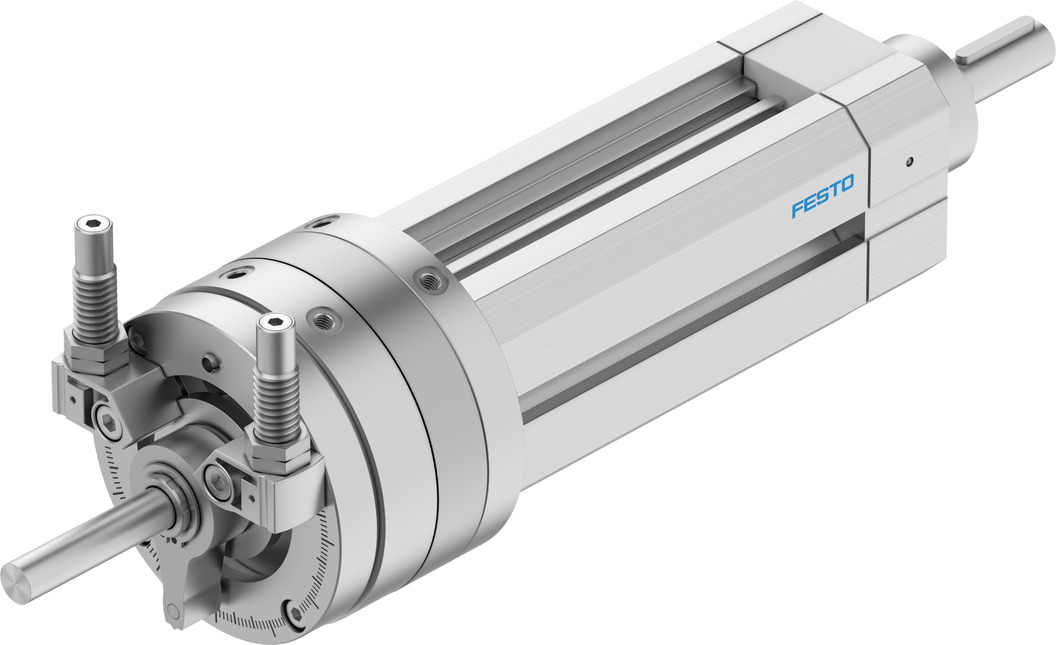

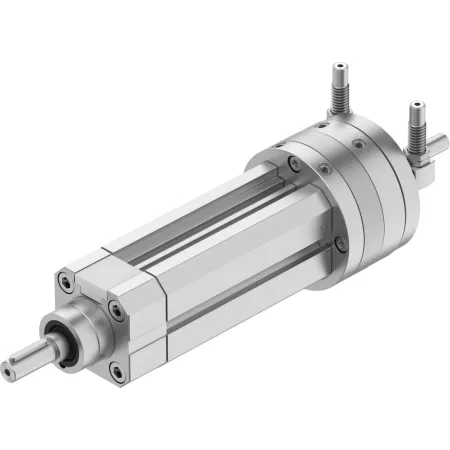

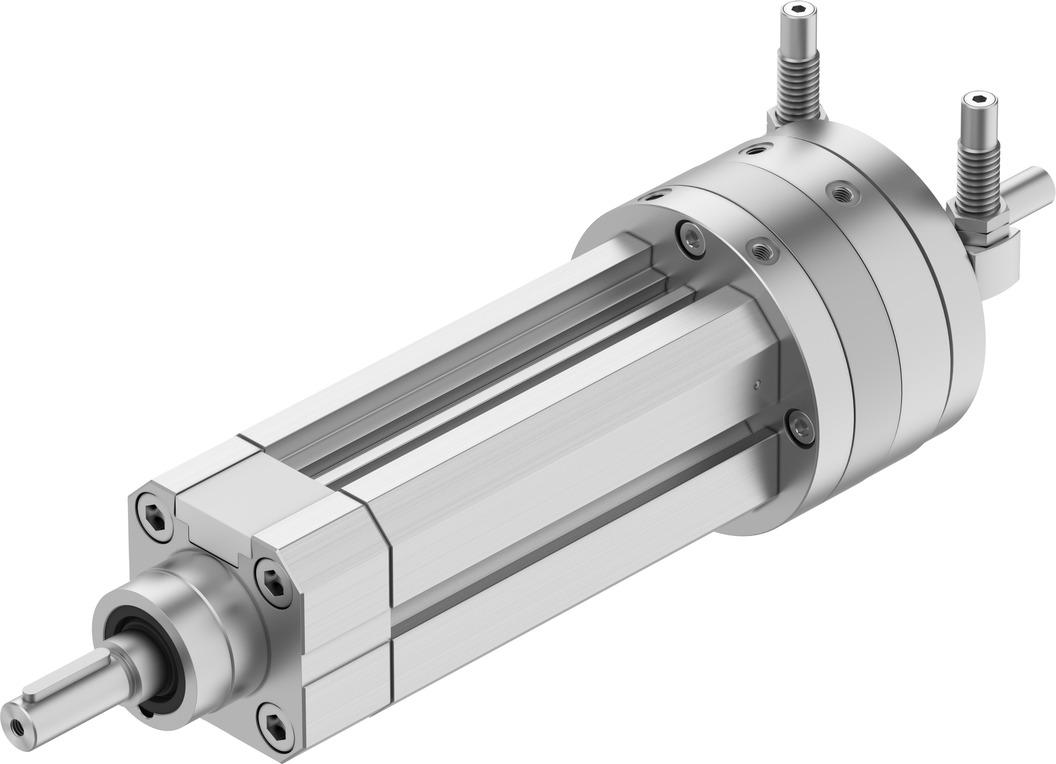

    DSL-25-25-270-CC-A-S2-KF-B 556655 FESTO - Линейно-поворотный привод, 25x25 мм, двуст. шток

    Написать отзыв
    6079
    Доставка в Алматы Изменить
    Диаметр поршня: 25мм • Ход: 25мм • Тип действия: двустороннего действия • Определение позиции: с магнитом для датчиков • Направляющая/защита от скручивания: направляющая качения (шариковая) • Подключение: M5 • Материал корпуса: алюминий
    +
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание DSL-25-25-270-CC-A-S2-KF-B 556655

    Диаметр поршня: 25мм • Ход: 25мм • Тип действия: двустороннего действия • Определение позиции: с магнитом для датчиков • Направляющая/защита от скручивания: направляющая качения (шариковая) • Подключение: M5 • Материал корпуса: алюминий

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара DSL-25-25-270-CC-A-S2-KF-B 556655 FESTO - Линейно-поворотный привод, 25x25 мм, двуст. шток на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики DSL-25-25-270-CC-A-S2-KF-B 556655

    Характеристики приводов
    Диаметр поршня
    25 мм
    Ход
    25 мм
    Тип действия
    двустороннего действия
    Исполнение штока
    двусторонний шток
    Угол поворота
    • 0 ÷ 246 °
    Демпфирование
    амортизатор
    Допустимый момент инерции
    • 0.0016 кгм2
    Теоретическое усилие прямого хода при 6 бар
    248 Н
    Теоретическое усилие обратного хода при 6 бар
    173.5 Н
    Общие характеристики
    Тип конструкции
    поворотная лопасть
    Повторяемость
    • 0.1 °
    Определение позиции
    с магнитом для датчиков
    Теоретический момент при 6 бар
    5 Нм
    Характеристики направляющих и кареток
    Направляющая/защита от скручивания
    направляющая качения (шариковая)
    Массо-габаритные и монтажные характеристики
    Подключение
    M5
    Монтаж
    • с наружной резьбой
    • с помощью принадлежностей
    • фиксатор для Т-образного паза
    Масса
    1750 г
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Примечание по рабочей среде
    • возможна работа со смазкой (впоследствии требуется постоянная смазка)
    Рабочее давление
    • 2.5 ÷ 8 бар
    Рабочая температура
    • -10 ÷ 60 °C
    Макс. частота переключения
    • 1 Гц
    Монтажное положение
    • любое
    Макс. скорость удара
    • 0.5 м/с
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Крышка
    • алюминий анодированный
    Шток
    • сталь закаленная
    Уплотнения
    полиуретан
    Дополнительные характеристики
    Диапазон настройки угла поворота
    • 0 ÷ 246 deg
    Люфт угла поворота
    • 0,05 deg
    Точная настройка
    • -3°
    Угол демпфирования
    • 10 °
    Идентификационные данные
    Производитель
    FESTO
    Артикул
    556655
    Маркировка
    DSL-25-25-270-CC-A-S2-KF-B
    GTIN
    4052568201746
    Ед. изм.
    шт.
    Наличие в магазинах
    Магазин и адрес
    Режим работы
    Телефон
    Доступность
    Склад Алматы
    г. Алматы, ул. Казыбаева, 3/3, пом. 11
    Пн.-Пт. 10:00-17:00
    +7(776)990-55-56
    Нет в наличии
    Отзывы
    4
    Отзывов: 1
    5 звёзд
    0%
    4 звезды
    100%
    3 звезды
    0%
    2 звезды
    0%
    1 звезда
    0%
    Иван Е.
    4
    Работает заметно точнее, чем наш предыдущий ноунейм привод — результат порадовал сразу. Я инженер АСУ ТП на деревообработке, поставили этот линейно-поворотный привод месяц назад на подающем конвейере, прям на креплении где высокая вибрация и пыль, подключение к существующей пневмосистеме прошло без плясок. В сравнении с старым модулем регулировка хода и совместимость с фитингами оказалось проще, повторяемость срабатываний выше, но при очень быстром цикле чувствуется небольшая люфтовая игра, которую можно принять за компромисс. В целом вывод — замена оправдала ожидания, не подвёл, но есть где поработать над точностью люфта.
    Преимущества
    прочный корпус против пыли; быстрое подключение к пневмосистеме
    Недостатки
    цена выше аналогов
