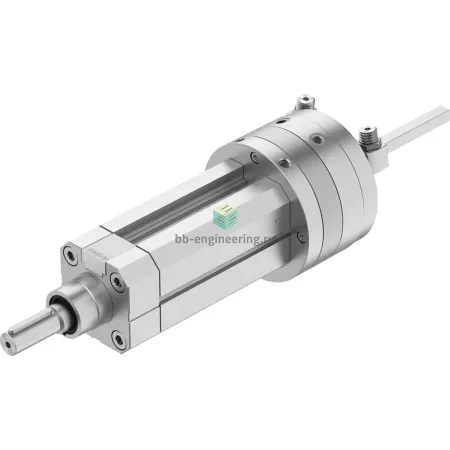

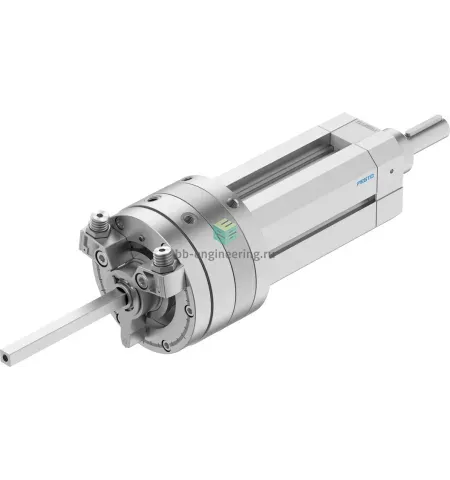

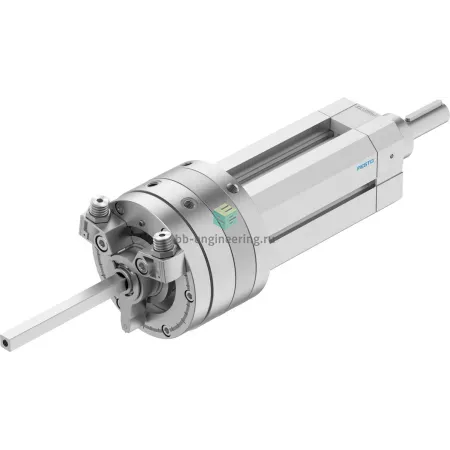

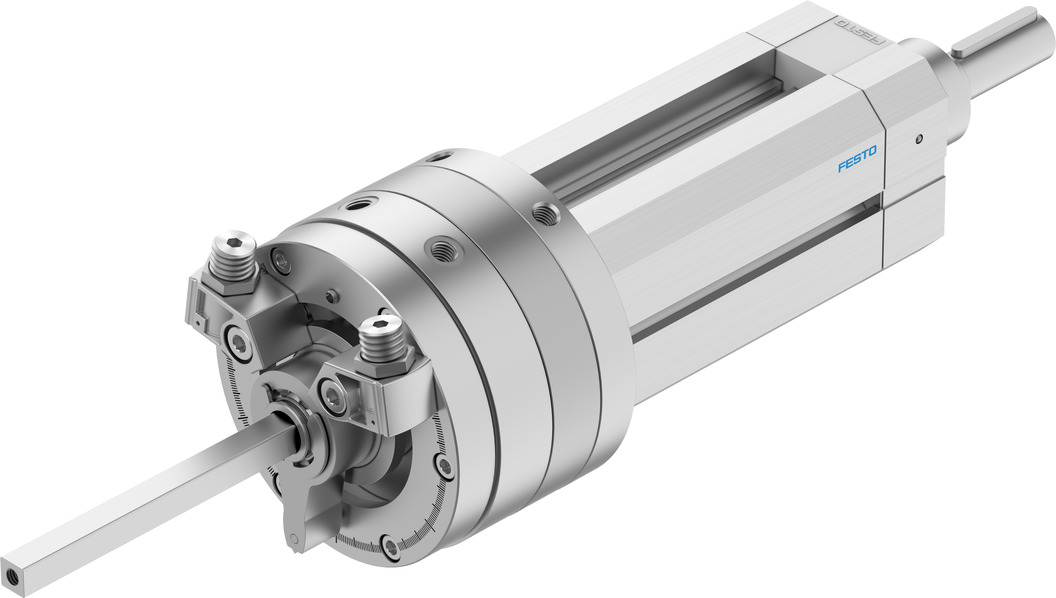

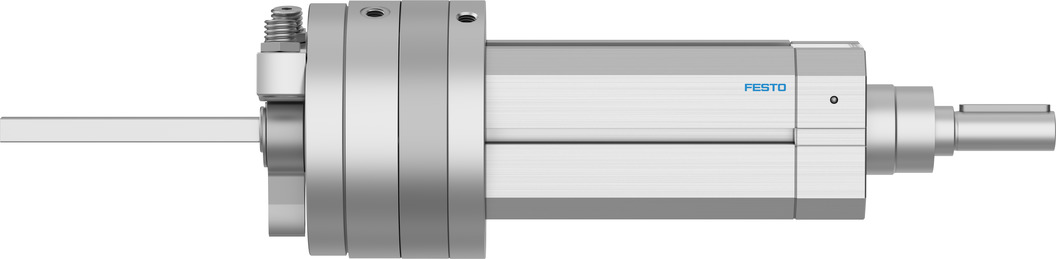

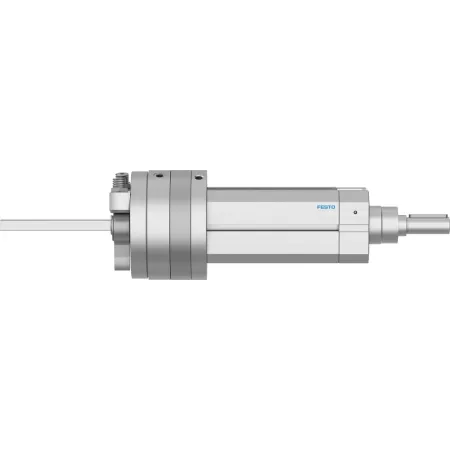

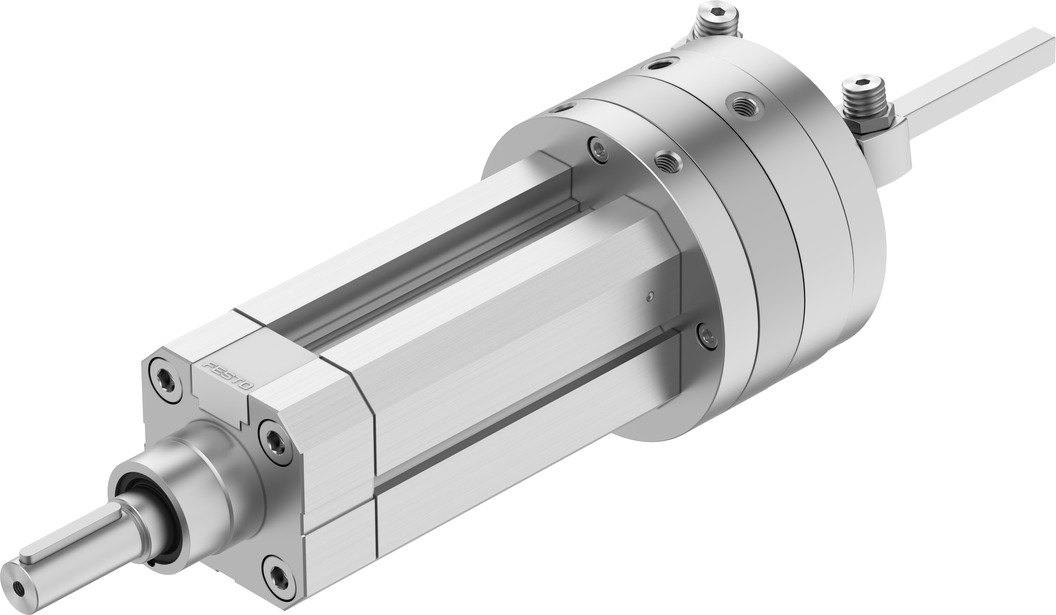

Name: DSL-40-40-270-P-A-S2-B 556540 FESTO - Линейно-поворотный привод, 40x40 мм, двуст. шток
Brand: FESTO
SKU: FST-556540
Price: 259095.22 RUB
Rating: 5 (1 reviews)

Описание DSL-40-40-270-P-A-S2-B 556540

Диаметр поршня: 40мм • Ход: 40мм • Тип действия: двустороннего действия • Определение позиции: с магнитом для датчиков • Направляющая/защита от скручивания: направляющая скольжения • Подключение: G1/8 • Материал корпуса: алюминий

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара DSL-40-40-270-P-A-S2-B 556540 FESTO - Линейно-поворотный привод, 40x40 мм, двуст. шток на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта

Характеристики DSL-40-40-270-P-A-S2-B 556540

Характеристики приводов

Диаметр поршня

40 мм

Ход

40 мм

Тип действия

двустороннего действия

Исполнение штока

двусторонний шток

Угол поворота

0 ÷ 272 °

Демпфирование

упругие элементы демпфирования

Допустимый момент инерции

0.00024 кгм2

Теоретическое усилие прямого хода при 6 бар

660 Н

Теоретическое усилие обратного хода при 6 бар

495 Н

Общие характеристики

Тип конструкции

поворотная лопасть

Повторяемость

1 °

Определение позиции

с магнитом для датчиков

Теоретический момент при 6 бар

20 Нм

Характеристики направляющих и кареток

Направляющая/защита от скручивания

направляющая скольжения

Массо-габаритные и монтажные характеристики

Подключение

G1/8

Монтаж

с наружной резьбой
с помощью принадлежностей
фиксатор для Т-образного паза

Масса

5000 г

Условия эксплуатации

Рабочая среда

сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Примечание по рабочей среде

возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочее давление

2.5 ÷ 8 бар

Рабочая температура

-10 ÷ 60 °C

Макс. частота переключения

2 Гц

Монтажное положение

любое

Макс. скорость удара

0.5 м/с

Материалы

Основной материал

алюминий

Корпус

алюминий

Крышка

алюминий анодированный

Шток

сталь закаленная

Уплотнения

полиуретан

Дополнительные характеристики

Диапазон настройки угла поворота

0 ÷ 270 deg

Люфт угла поворота

2 deg

Точная настройка

-6°

Идентификационные данные

Производитель

FESTO

Артикул

556540

Маркировка

DSL-40-40-270-P-A-S2-B

GTIN

4052568201098

Ед. изм.

шт.

Найти похожие

Документация DSL-40-40-270-P-A-S2-B 556540

ТЕХНИЧЕСКОЕ ОПИСАНИЕ | DSL-40-40-270-P-A-S2-B 556540 FESTO - Линейно-поворотный привод, 40x40 мм, двуст. шток

ТЕХНИЧЕСКОЕ ОПИСАНИЕ (EN) | DSL-40-40-270-P-A-S2-B 556540 FESTO - Линейно-поворотный привод, 40x40 мм, двуст. шток

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ DSL-16_40-...-B RU/ZH | DSL-40-40-270-P-A-S2-B 556540 FESTO - Линейно-поворотный привод, 40x40 мм, двуст. шток

СЕРТИФИКАТЫ | DSL-40-40-270-P-A-S2-B 556540 FESTO - Линейно-поворотный привод, 40x40 мм, двуст. шток
